LR-Cal LHM

Appareil de mesure manuel de la force, du couple et de la pression

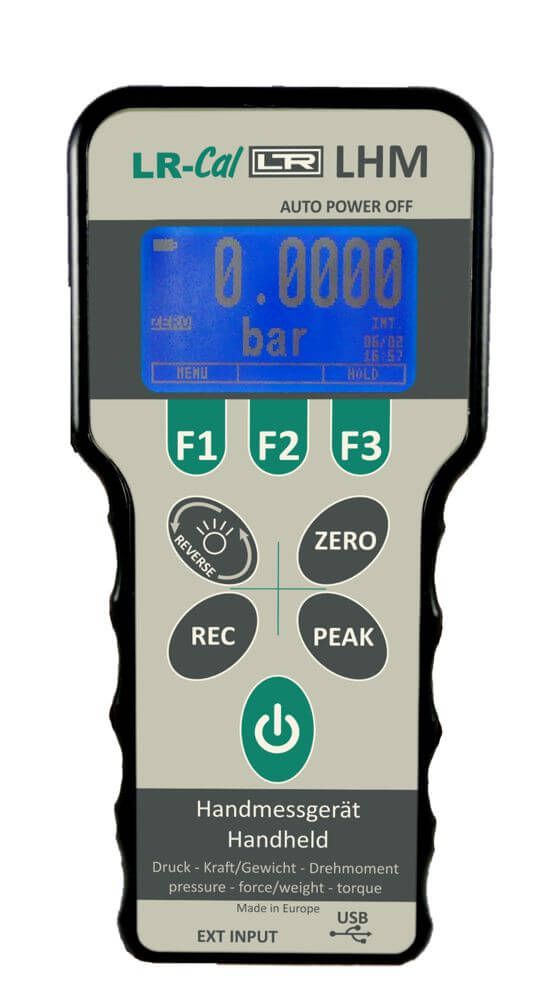

LR-Cal LHM Manomètre manuel numérique pour la pression, la force et le couple

Capteurs internes de force ou de pression
Capteurs externes de couple et de pression
Précision Couple : ±0,1% P.E. ou ±0,2% P.E.
Précision Force: ±0,05% P.E.
Précision Pression : ±0,05% P.E. ou ±0,1% P.E.
Jusqu'à 7 capteurs externes (détection automatique), également mixtes (couple, force/poids, pression)
Peut être étalonné, ajusté et linéarisé
Boîtier en aluminium stable et maniable
Taux de mesure programmable, jusqu'à 4.800 mesures par seconde
Mémoire des valeurs de crête, détection programmable du "First PEAK"
Enregistreur de données (130.000 valeurs de mesure)
15 unités de pression, 9 unités de force/poids, 8 unités de couple
Fonctions de filtre et de moyenne programmables
Transmission de données sans fil WIRELESS en option

LR-Cal LHM avec antenne WIRELESS

LR-Cal LHM avec capteur de force interne

LR-Cal LHM avec capteur de pression externe

Description

LR-Cal LHM Description

Manomètre numérique LR-Cal LHM, particulièrement polyvalent et très précis, convient non seulement pour les mesures de haute précision de pressions, de forces, de poids et de couples sur site, mais aussi et surtout pour les tâches de calibrage et d'ajustement - en déplacement ou en laboratoire.

Le convertisseur analogique/numérique traite 50.000 digits, les capteurs internes et les capteurs externes livrables (2mv/V) peuvent être calibrés et linéarisés à l'aide d'un menu.

Spécification

LR-Cal LHM Spécification

Alimentation :	Batterie lithium-ion intégrée, 3,7 V, 750 mA, type 14500
Temps de fonctionnement à pleine charge :	env. 24 heures (rétroéclairage et enregistrement des données éteints)
Affichage graphique :	LCD 128 x 64 pixels avec rétroéclairage à trois niveaux, pivotant à 180° sur simple pression d'une touche
Unités de pression sélectionnables :	bar, mbar, psi, Mpa, kPa, Pa, mH2O, kg/cm², mmHg, cmHg, inHg, atm, mHg, mmH2O
Unités de force/poids sélectionnables :	kg, g, t, N, daN, kN, MN, lb, klb
Unités de couple sélectionnables :	Nm, Nmm, kgm, kNm, in/lbf, ft/lbf, gcm, kgmm
Unités de distance sélectionnables :	mm, inch
Résolution interne :	24 bit
Mesures par seconde (configurable) :	5, 10, 20, 50, 100, 300, 600, 1200, 2400 ou 4800
Taux de transfert USB max. :	50 ms (pour une mesure continue)
Filtre numérique :	1, 2, 4, 8, 16 ou 32 points ; durée programmable pour le calcul de la moyenne
Résolution réglable :	1, 2, 5, 10, 20, 50 ou 100
Mise à zéro (fonction ZERO) :	Sur simple pression d'une touche, efficace jusqu'à 100% P.E.
Valeur de crête (fonction PEAK) :	Positif et négatif, avec détection programmable du "First PEAK"
Enregistreur de données :	130.000 valeurs, programmables (de 1 sec. à 24 h, ou par pression de touche)
Température de référence :	23°C
Température de fonctionnement :	10...50°C
Température de stockage :	10...60°C
Classe de protection (EN 60529) :	IP 40
Matériau du boîtier :	Technopolymère renforcé de fibres de verre (version avec capteur de force intégré : aluminium, revêtement noir)
Dimensions :	176 x 79 x 32 mm
Nombre max. de capteurs externes :	7 (reconnaissance automatique du capteur)
Interface :	USB 2.0 (en option : WIRELESS, si commandé avec le code d'option LHM-WF)

Mesure de la pression

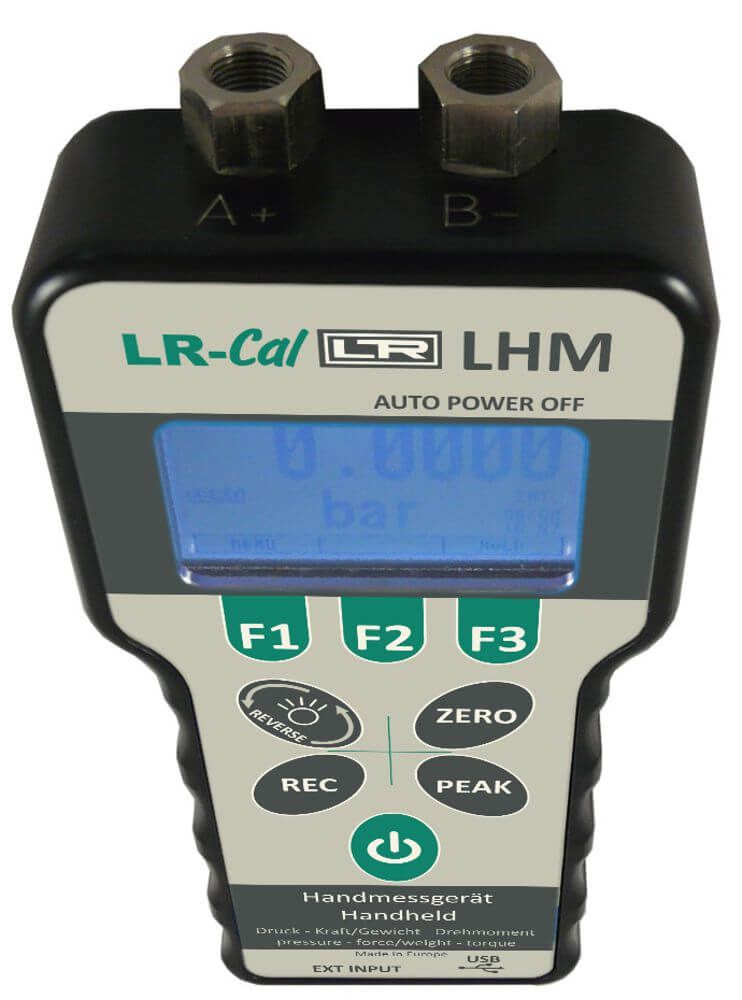

LR-Cal LHM avec capteur de pression interne

précision ±0,05% P.E. (avec option LHM-KL005) ou ±0,1% P.E.
certificat d'étalonnage d'usine inclus
Option LHM-AZERT : certificat d'étalonnage ACCREDIA reconnu par le DAkkS (au lieu du certificat d'étalonnage d'usine)
Accessoire LPP-10-PN-STECK : raccord de connecteur Push&Pull pour tuyau pneumatique 4 x 2,5 mm

N° d'article :	Gamme de mesure	N° d'article :	Gamme de mesure
LHM-0100-GP	0...100 mbar Pression relative
LHM-0500-GP	0...500 mbar Pression relative	LHM-0500-AP	0...500 mbar Pression absolue
LHM-1000-GP	0...1 bar Pression relative	LHM-1000-AP	0...1 bar Pression absolue
LHM-2500-GP	0...2,5 bar Pression relative	LHM-2500-AP	0...2,5 bar Pression absolue
LHM-5000-GP	0...5 bar Pression relative	LHM-5000-AP	0...5 bar Pression absolue

LHM-0100-VA	-100...+100 mbar	LHM-0100-DP	0...100 mbar Pression différentielle
LHM-0500-VA	-500...+500 mbar	LHM-0500-DP	0...500 mbar Pression différentielle
LHM-1000-VA	-1...+1 bar	LHM-1000-DP	0...1 bar Pression différentielle
LHM-2500-VA	-1...+2,5 bar	LHM-2500-DP	0...2,5 bar Pression différentielle
LHM-5000-VA	-1...+5 bar	LHM-5000-DP	0...5 bar Pression différentielle

Capteurs de pression externes LR-Cal LHM-TP16

Précision ±0,05% P.E. (avec option LHM-P-KL005) ou ±0,1% P.E.
Raccord de pression 1/2" GAZ ext. (à partir de 1.500 bar, double cône d'étanchéité TLDMM-DK recommandé)
Option LHM-P-AZERT : certificat d'étalonnage ACCREDIA reconnu par le DAkkS (au lieu du certificat d'étalonnage d'usine)

N° d'article :	Gamme de mesure	N° d'article :	Gamme de mesure
LHM-P-0010	0...10 bar	LHM-P-0350	0...350 bar
LHM-P-0020	0...20 bar	LHM-P-0700	0...700 bar
LHM-P-0050	0...50 bar	LHM-P-1000	0...1.000 bar
LHM-P-0100	0...100 bar	LHM-P-1500	0...1.500 bar
LHM-P-0250	0...250 bar	LHM-P-2000	0...2.000 bar

Mesure de couple

Capteurs de couple externes LR-Cal LHM-TRS

Précision ±0,1% P.E. (avec option LHM-TRS-KL01) ou ±0,2% P.E.
incl. certificat d'étalonnage ACCREDIA reconnu par le DAkkS pour la rotation à droite pour les plages à partir de 5 Nm (plages plus petites avec certificat d'étalonnage d'usine)
Option LHM-TRS-AZERT : Certificat ACCREDIA reconnu par le DAkkS pour la rotation à gauche pour les plages à partir de 5 Nm

N° d'article :	Gamme de mesure	N° d'article :	Gamme de mesure
LHM-TRS-8005	0...0,5 Nm	LHM-TRS-0050	0...50 Nm
LHM-TRS-0002	0...2,5 Nm	LHM-TRS-0100	0...100 Nm
LHM-TRS-0005	0...5 Nm	LHM-TRS-0250	0...250 Nm
LHM-TRS-0010	0...10 Nm	LHM-TRS-0500	0...500 Nm
LHM-TRS-0025	0...25 Nm	LHM-TRS-1000	0...1.000 Nm

Mesure de la force/du poids

LR-Cal LHM avec capteur de force interne

Précision ±0,05% P.E., certificat ACCREDIA (DAkkS) pour la charge de traction inclus
Boîtier de l'appareil en aluminium revêtu de noir (au lieu de technopolymère renforcé de fibres de verre)
Incl. 1 Toolkit LHM-N-KIT (diver. crochet et poussoir) pour la charge de traction et de compression
Option LHM-N-A-D : Certificat d'étalonnage ACCREDIA (DAkkS) pour la charge de pression

N° d'article :	Gamme de mesure	N° d'article :	Gamme de mesure
LHM-0010-N	0...10 N	LHM-0500-N	0...500 N
LHM-0025-N	0...25 N	LHM-1000-N	0...1.000 N
LHM-0050-N	0...50 N	LHM-3000-N	0...3.000 N
LHM-0100-N	0...100 N	LHM-5000-N	0...5.000 N
LHM-0250-N	0...250 N

Options + accessoires + pièces de rechange

LR-Cal LHM Options + accessoires + pièces de rechange

Précision ±0,05% P.E. pour la pression (interne)

N° : LHM-KL005

Option (supplément de prix) :
Précision ±0,05% P.E. pour capteur de pression intégré

Certificat ACCREDIA pour
la pression (interne)

N° : LHM-AZERT

Option (supplément de prix) :
Certificat d'étalonnage ACCREDIA reconnu par le DAkkS pour le capteur de pression intégré

Précision ±0,05% P.E. pour la pression (externe)

N° : LHM-P-KL005

Option (supplément de prix) :
Précision ±0,05% P.E. pour capteur de pression externe LR-Cal LHM-TP16

Certificat ACCREDIA pour la pression (externe)

N° : LHM-P-AZERT

Option (supplément de prix) :
Certificat d'étalonnage ACCREDIA reconnu par le DAkkS pour capteur de pression externe

Certificat ACCREDIA
pour la force (interne)

N° : LHM-N-A-D

Option (supplément de prix) :
Certificat d'étalonnage ACCREDIA reconnu par le DAkkS pour la charge de compression pour capteur de force interne
(Remarque : pour la charge de traction inclus dans la livraison)

Précision ±0,1% P.E.
pour le couple

N° : LHM-TRS-KL01

Option (supplément de prix) :
Précision ±0,1% P.E. pour capteur de couple externe LR-Cal LHM-TRS

Certificat ACCREDIA
pour le couple ( gauche)

N° : LHM-TRS-AZERT

Option (supplément de prix) :
Certificat d'étalonnage ACCREDIA reconnu par le DAkkS pour capteur de couple externe LR-Cal LHM-TRS pour mouvement rotatif à gauche
(Remarque : pour le mouvement de rotation à droite, inclus dans la livraison standard)

WIRELESS
sans fil

N° : LHM-WF

Option (supplément de prix) :
Version de l'appareil avec WIRELESS pour la transmission de données sans fil (sans logiciel)

Capuchon de protection
en caoutchouc

N° : LHM-GK

Accessoire :
Capuchon de protection en caoutchouc pour le manomètre numérique LR-Cal LHM. L'appareil est ainsi protégé des rayures et des chocs.
Couleur : jaune

Antenne WIRELESS
pour PC

N° : PC-WIRELESS

Accessoire :
Récepteur WIRELESS (antenne) avec connecteur USB pour le raccordement à un PC ou à un ordinateur portable.
Nécessaire pour le modèle d'appareil avec option LHM-WF (transmission de données sans fil).

Kit d'outils pour capteur
de force interne

N° : LHM-N-KIT

Pièce de rechange :
Tool-Kit avec crochet, poussoir, etc., pour les charges de traction et de compression.

1 kit déjà compris dans la livraison pour la version de l'appareil avec capteur de force interne
