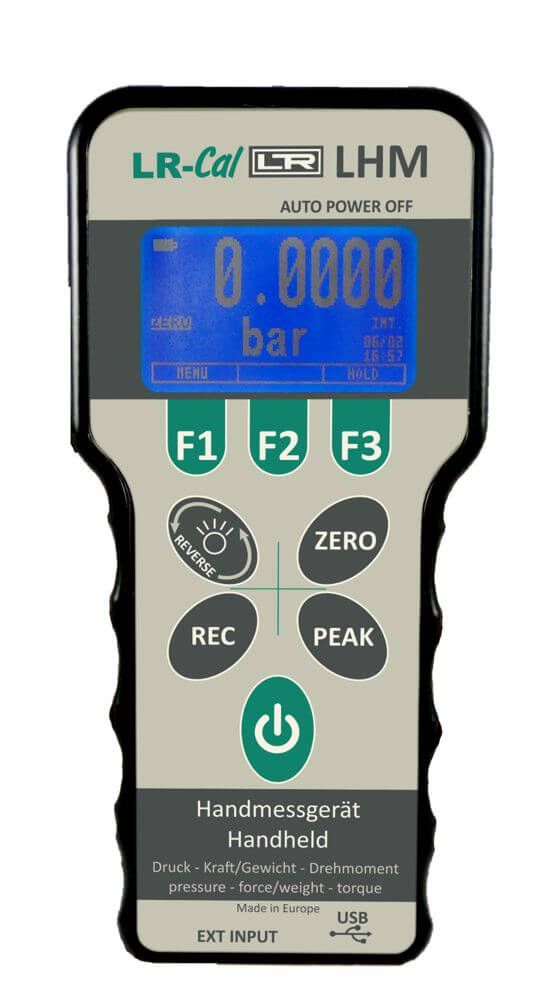

LR-Cal LHM
Dispositivo manual de medición de fuerza, par y presión


- Sensores internos de fuerza o presión
- Sensores externos para par y presión
- Precisión par: ±0,1% del span o ±0,2% del span
Precisión fuerza: ±0,05% del span
Precisión de la presión: ±0,05% del span o ±0,1% del span - Hasta 7 sensores externos (detección automática), también mixtos (par, fuerza/peso, presión)
- Se puede calibrar, ajustar y linealizar
- Carcasa de aluminio robusta y manejable
- Velocidad de medición programable, hasta 4.800 mediciones por segundo
- Memoria de valores pico, detección programable del función "First PEAK"
- Registrador de datos (130.000 valores medidos)
- 15 unidades de presión, 9 unidades de fuerza/peso, 8 unidades de par de giro
- Funciones de filtro y valor medio programables
- Software gratuito LR-Cal LDM-COM
- Transmisión de datos inalámbrica WIRELESS opcional
Descripción
LR-Cal LHM Descripción
El dispositivo de medición portátil LR-Cal LHM, especialmente versátil y de alta precisión, no sólo es adecuado para mediciones de alta precisión de presiones, fuerzas, pesos y pares in situ, sino sobre todo para tareas de calibración y ajuste, tanto móviles como en laboratorio.
El convertidor analógico/digital procesa 50.000 dígitos, los sensores internos y los sensores externos disponibles (2mv/V) pueden calibrarse y linealizarse a través del menú.
Software gratuito LR-Cal LDM-COM
Software gratuito LR-Cal LDM-COM
En «LR-Cal LHM: DESCARGA», en la parte superior de esta página, puede descargar el software gratuito LR-Cal LDM-COM (para Microsoft®Windows®). Le ofrece tres modos de funcionamiento:
- Calibración (tabla de calibración):
Registro de los datos medidos durante la calibración de los dispositivos y almacenamiento en una tabla de datos. - Registro de datos
Registro automático (logging) de los valores medidos (con fecha y hora) en un intervalo de tiempo ajustable. - Leer la memoria:
Descarga los datos de la memoria del calibrador.
Especificación
LR-Cal LHM Especificación
Descripción: | Especificaciones: |
---|---|
Suministro: | Batería de iones de litio integrada, 3,7 V, 750 mA, tipo 14500 |
Tiempo de funcionamiento con una carga completa: | aprox. 24 horas (con la retroiluminación apagada y la grabación de datos desactivada) |
Pantalla gráfica: | LCD de 128 x 64 píxeles con retroiluminación de tres niveles, giratorio 180° con sólo pulsar un botón |
Unidades de presión seleccionables: | bar, mbar, psi, Mpa, kPa, Pa, mH2O, kg/cm², mmHg, cmHg, inHg, atm, mHg, mmH2O |
Unidades de fuerza/peso seleccionables: | kg, g, t, N, daN, kN, MN, lb, klb |
Unidades de par seleccionables: | Nm, Nmm, kgm, kNm, in/lbf, ft/lbf, gcm, kgmm |
Unidades de distancia seleccionables: | mm, inch |
Resolución interna: | 24 bit |
Mediciones por segundo (ajustables): | 5, 10, 20, 50, 100, 300, 600, 1200, 2400 oder 4800 |
Máx. velocidad de transferencia USB: | 50 ms (con medición continua) |
Filtro digital: | 1, 2, 4, 8, 16 ó 32 puntos; duración del cálculo del valor medio programable |
Resolución ajustable: | 1, 2, 5, 10, 20, 50 o 100 |
Posición cero (función ZERO): | Con sólo pulsar un botón, eficaz hasta el 100% del span |
Valor máximo (función PEAK): | Positivo y negativo, con detección programable del "First PEAK" |
Registrador de datos: | 130.000 valores, programables (de 1 seg. a 24 h, o pulsando un botón) |
Temperatura de referencia: | 23°C |
Rango de temperatura de trabajo: | 10...50°C |
Temperatura de almacenamiento: | 10...60°C |
Clase de protección de la carcasa: | IP 40 |
Material de la carcasa: | Tecnopolímero reforzado con fibra de vidrio (Versión con sensor de fuerza integrado: aluminio, revestido de negro) |
Dimensiones: | 176 x 79 x 32 mm |
Máx. número de sensores externos: | 7 (detección automática del sensor) |
Interfaz: | USB 2.0 (opcional: WIRELESS, si se pide con el código de opción LHM-WF) |
Medición de la presión

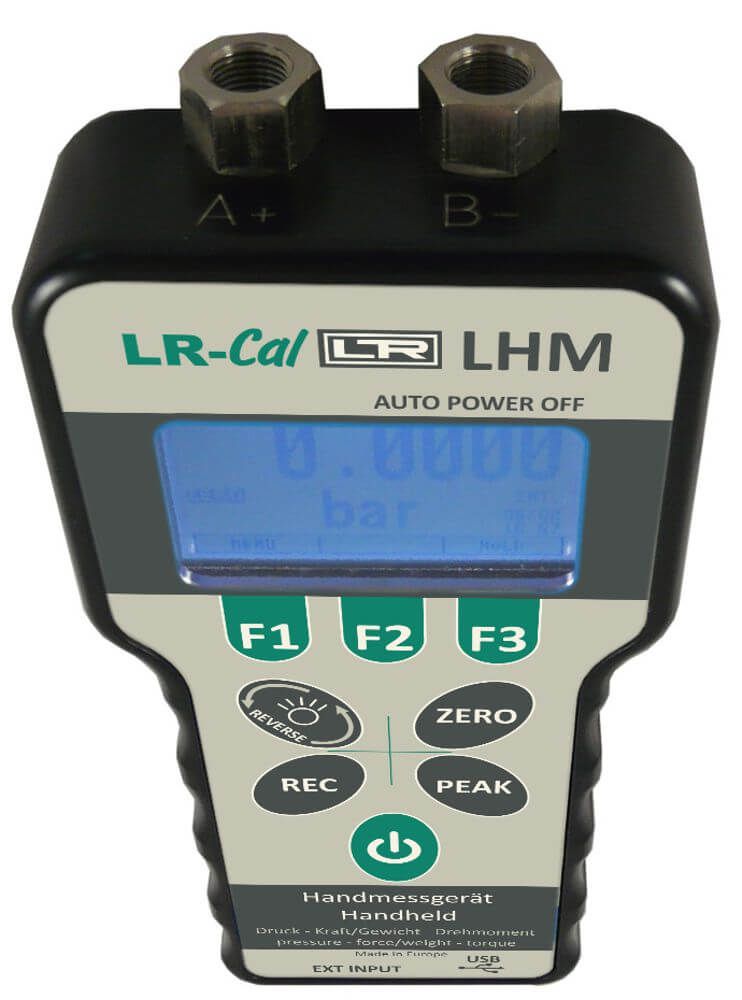

LR-Cal LHM con sensor de presión interno
- Precisión ±0,05% del span (con opción LHM-KL005) o ±0,1% del span
incl. certificado de calibración de fábrica - Opción LHM-AZERT: certificado de calibración ACCREDIA reconocido por DAkkS (en lugar del certificado de calibración de fábrica)
- Accesorio LPP-10-PN-STECK: conexión de enchufe Push&Pull para manguera neumática 4 x 2,5 mm
Nº de artículo | Rangos | Nº de artículo | Rangos |
---|---|---|---|
LHM-0100-GP | 0...100 mbar presión relativa | ||
LHM-0500-GP | 0...500 mbar presión relativa | LHM-0500-AP | 0...500 mbar presión absoluta |
LHM-1000-GP | 0...1 bar presión relativa | LHM-1000-AP | 0...1 bar presión absoluta |
LHM-2500-GP | 0...2,5 bar presión relativa | LHM-2500-AP | 0...2,5 bar presión absoluta |
LHM-5000-GP | 0...5 bar presión relativa | LHM-5000-AP | 0...5 bar presión absoluta |
LHM-0100-VA | -100...+100 mbar | LHM-0100-DP | 0...100 mbar presión diferencial |
LHM-0500-VA | -500...+500 mbar | LHM-0500-DP | 0...500 mbar presión diferencial |
LHM-1000-VA | -1...+1 bar | LHM-1000-DP | 0...1 bar presión diferencial |
LHM-2500-VA | -1...+2,5 bar | LHM-2500-DP | 0...2,5 bar presión diferencial |
LHM-5000-VA | -1...+5 bar | LHM-5000-DP | 0...5 bar presión diferencial |
Sensores de presión externos LR-Cal LHM-TP16
- Precisión ±0,05% del span (con opción LHM-P-KL005) o ±0,1% del span
- Conexión de presión 1/2" rosca exterior (a partir de 1.500 bar se recomienda doble cono de estanqueidad TLDMM-DK)
- Opción LHM-P-AZERT: certificado de calibración ACCREDIA reconocido por DAkkS (en lugar del certificado de calibración de fábrica)
Nº de artículo | Rangos | Nº de artículo | Rangos |
---|---|---|---|
LHM-P-0010 | 0...10 bar | LHM-P-0350 | 0...350 bar |
LHM-P-0020 | 0...20 bar | LHM-P-0700 | 0...700 bar |
LHM-P-0050 | 0...50 bar | LHM-P-1000 | 0...1.000 bar |
LHM-P-0100 | 0...100 bar | LHM-P-1500 | 0...1.500 bar |
LHM-P-0250 | 0...250 bar | LHM-P-2000 | 0...2.000 bar |
Medición del par
Sensores de par externos LR-Cal LHM-TRS
- Precisión ±0,1% del span (con opción LHM-TRS-KL01) o ±0,2% del span
incl. certificado ACCREDIA reconocido por DAkkS para rotación en sentido horario para rangos a partir de 5 Nm (rangos inferiores con certificado de calibración de fábrica) - Opción LHM-TRS-AZERT: certificado ACCREDIA reconocido por DAkkS para rotación en sentido contrario a las agujas del reloj para rangos a partir de 5 Nm
Nº de artículo | Rangos | Nº de artículo | Rangos |
---|---|---|---|
LHM-TRS-8005 | 0...0,5 Nm | LHM-TRS-0050 | 0...50 Nm |
LHM-TRS-0002 | 0...2,5 Nm | LHM-TRS-0100 | 0...100 Nm |
LHM-TRS-0005 | 0...5 Nm | LHM-TRS-0250 | 0...250 Nm |
LHM-TRS-0010 | 0...10 Nm | LHM-TRS-0500 | 0...500 Nm |
LHM-TRS-0025 | 0...25 Nm | LHM-TRS-1000 | 0...1.000 Nm |
Medición de fuerza/peso
LR-Cal LHM con sensor de fuerza interno
- Precisión ±0,05% del span, incl. certificado ACCREDIA (DAkkS) para carga de tracción
- Carcasa del aparato de aluminio revestido de negro (en lugar de tecnopolímero reforzado con fibra de vidrio)
- Incl. 1 juego de herramientas LHM-N-KIT (gancho diver. y émbolo) para carga de tracción y compresión
- Opción LHM-N-A-D: certificado de calibración ACCREDIA (DAkkS) para carga de compresión
Nº de artículo | Rangos | Nº de artículo | Rangos |
---|---|---|---|
LHM-0010-N | 0...10 N | LHM-0500-N | 0...500 N |
LHM-0025-N | 0...25 N | LHM-1000-N | 0...1.000 N |
LHM-0050-N | 0...50 N | LHM-3000-N | 0...3.000 N |
LHM-0100-N | 0...100 N | LHM-5000-N | 0...5.000 N |
LHM-0250-N | 0...250 N |
LR-Cal LHM Opciones + Accesorios + Partes de repuesto
Precisión ±0,05% del span para presión (interna)

Opción (cargo adicional):
Precisión ±0,05% del span para el sensor de presión integrado
Certificado ACCREDIA para presión (interno)

Opción (cargo adicional):
Certificado de calibración ACCREDIA reconocido por el DAkkS para el sensor de presión integrado
Precisión ±0,05% del span para presión (externa)

Opción (cargo adicional):
Precisión ±0,05% del span para sensor de presión externo LR-Cal LHM-TP16
Certificado ACCREDIA para presión (externo)

Opción (cargo adicional):
Certificado de calibración ACCREDIA reconocido por DAkkS para sensor de presión externo.
Certificado ACCREDIA para fuerza (interno)

Opción (cargo adicional):
Certificado de calibración ACCREDIA reconocido por DAkkS para carga de compresión para sensor de fuerza interno
(Nota: para carga de tracción incluido en el volumen de suministro)
Precisión ±0,1% del span para par

Opción (cargo adicional):
Precisión ±0,1% del span para sensor de par externo LR-Cal LHM-TRS
Certificado ACCREDIA de par de torsión (izquierda)

Opción (cargo adicional):
Certificado de calibración ACCREDIA reconocido por DAkkS para sensor de par externo LR-Cal LHM-TRS para movimiento giratorio a la izquierda
(Nota: incluido en el volumen de suministro estándar para movimiento giratorio a la derecha)
WIRELESS inalámbrico

Opción (cargo adicional):
Versión del dispositivo con WIRELESS para la transmisión inalámbrica de datos (sin software).
Tapa protectora de goma

Accesorios:
Tapa protectora de goma para el medidor portátil LR-Cal LHM. Protege el aparato de arañazos y golpes.
Color: amarillo
Antena WIRELESS para PC

Accesorios:
Receptor WIRELESS (antena) con conector USB para conexión a PC o laptop.
Necesario para la versión del dispositivo con la opción LHM-WF (transmisión inalámbrica de datos).
Kit de herramientas para sensor de fuerza interno

Parte de repuesto:
Kit de herramientas con gancho, émbolo, etc., para cargas de tracción y compresión
1 kit ya incluido en el volumen de suministro para la versión del dispositivo con sensor de fuerza interno.
