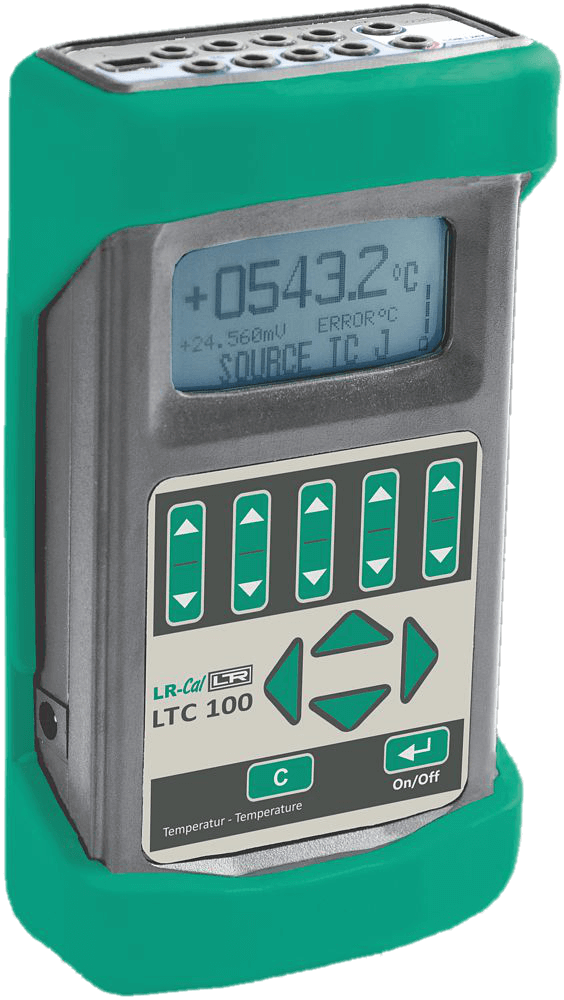

LR-Cal LTC 100
Portabler Multi­funktions-Tem­peratur­kali­brator

•

  Elektrische Anschlüsse des LR-Cal LTC 100

  LR-Cal LTC 100
  Elektrische Anschlüsse

•

  LR-Cal LTC 100 im Koffer

  LR-Cal LTC 100
  im serienmäßigen Koffer

•

  LR-Cal LTC 100 mit Terminalextension

  LR-Cal LTC 100 mit
  Terminal-Extension

• Beschreibung

  LR-Cal LTC 100 Beschreibung

  Bei dem portablen Multifunktions-Temperaturkalibrator LR-Cal LTC 100 handelt es sich um ein Handmessgerät zur Justage und Kalibrierung von Messgeräten in der Prozessmesstechnik.

  • Messen von Thermoelementen, Widerständen, Widerstandsthermometern, mA, mV und Leitungsdurchgängigkeiten
  • Geben von Thermoelementen, Widerständen, Widerstandsthermometern, mA und mV
  • Simultane Anzeige von Ein- und Ausgangssignal
  • Interne 24 V Schleifenversorgung zur Versorgung von Messumformern und zur Strommessung bei Kalibrierungen
  • Programmierbare Step- und Rampen-Funktionen
  • Grafische Darstellung von Trends möglich
  • Datenaufzeichnung auf mitgelieferte SD-Speicherkarte
  • USB-Schnittstelle
  • Eingebauter Lithium-Ionen-Akku mit Ladegerät

  Der Temperatur-Kalibrator LR-Cal LTC 100 ist ein sehr genaues, portables Handmessgerät für Kalibrier- und Prüfaufgaben sowie Fehlersuche in temperaturabhängigen Prozessen.

  Der Kalibrator misst und gibt/simuliert simultan zehn verschiedene Thermoelemente-Typen und sieben verschiedene Widerstandsthermometer-Typen. Die Messdaten können gleichzeitig auf eine mitgelieferte SD-Speicherkarte aufgezeichnet werden. Für Ihre Kalibrieraufgaben misst der LR-Cal LTC 100 Strom, während gleichzeitig Spannung, Thermoelemente, Widerstandsthermometer oder Widerstand ausgegeben bzw. simuliert werden.

  Die Datenlogging-Funktion speichert Daten auf der mitgelieferten SD-Speicherkarte. Diese Daten können einfach über SD-Karte oder USB-Schnittstelle auf einen PC übertragen und dort mit allen üblichen Tabellenkalkulationsprogrammen ausgewertet werden.

  Die Möglichkeit, Trends grafisch darzustellen, ist ideal, um Temperaturprofile zu erstellen und um z.B. die Einstellung von PID-Controllern zu optimieren.

  Darüber hinaus bietet der Temperatur-Kalibrator LR-Cal LTC 100 wegen der integrierten 24V Schleifenversorgung beste Voraussetzungen für eine Installation, Einstellung und Wartung von eigen- und fremdversorgten Messumformern. Er stellt eine ideale und preisgünstige Lösung für Einstell-, Prüf- und Kalibrieraufgaben im industriellen Umfeld und Labor dar.

  Eine aufsteckbare Terminal-Extension-Einheit (mit integrierter Kaltstellenkompensation) und ein Kunststoffkoffer mit Formschaumeinlage ist im Lieferumfang enthalten, ebenso wie eine Gummischutzkappe und eine SD-Speicherkarte.

  Die Bedienerführung des Temperatur-Kalibrators LR-Cal LTC 100 macht die Handhabung sehr einfach. So zeigt z.B. das Hilfe-Menü im Display, wie für verschiedene Mess- und Prüfaufgaben die elektrischen Anschlüsse am Gerät herzustellen sind.

• Spezifikation

  LR-Cal LTC 100 Spezifikation

  Technische Daten
  MESSEN	Bereich:	Genauigkeit:	Auflösung:
  Strom mA	0...24 mA (Impedanz ±17 Ohm)	0,02% v.E.	1 µA
  Spannung mV	-10...+100 mV (> 1 MegaOhm)	0,01% v.E.	1 µV
  Thermoelemente	Typen J, K, T, E, N, U, L	0,1% v.E. *)	0,1°C
  Thermoelemente	Typen B, R, S	1% v.E. *)	0,1°C
  Widerstand ****)	0...400,00 Ohm 0...2.200,0 Ohm	0,05% v.E. 0,05% v.E.	0,01 Ohm 0,1 Ohm
  Widerstandsthermometer	Typen Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120	0,1% v.E.	0,01°C
  Leitungsdurchgängigkeit	<100 Ohm (verwendet 1V bei 1 mA)
  GEBEN	Bereich:	Genauigkeit:	Auflösung:
  Strom mA	0...24 mA (max. Last 500 Ohm)	0,02% v.E.	1 µA
  Spannung mV	-10...+100 mV (min. Last 100 Ohm)	0,01% v.E.	1 µV
  Thermoelemente	Typen J, K, T, E, N, U, L	0,1% v.E. *)	0,1°C
  Thermoelemente	Typen B, R, S	1% v.E. *)	0,1°C
  Widerstand	10,00...400,00 Ohm **) 400,0...2.200,0 Ohm **)	0,05% v.E. **) 0,05% v.E. **)	0,01 Ohm 0,1 Ohm
  Widerstandsthermometer	Typen Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120	0,1% v.E. **)	0,01°C
  Allgemeine Daten
  Isolation:	Max. 100 VDC zwischen allen Ein- und Ausgängen
  Terminal-Extension-Einheit:	Kaltstellenkompensation Pt100 DIN EN 60751, 100 Ohm bei 0°C, nom. Widerstandsdrift 0,04% nach 1000 h bei 500°C
  Versorgung:	Typ: Lithium-Ionen-Akku Ladezeit: ca. 5 h Laufzeit: typisch 8 h (abhängig von verwendeten Funktionen)
  Ladegerät:	Ladeeingang am Kalibrator: 10...15 VDC Ladegerät Eingang: 115...230 VAC; 0,5 A; 50/60 HzLadegerät Ausgang: 12 VDC bei 1,5 A
  Optionaler KFZ-Ladestecker:	12 VDC bei 1 A über Zigarettenanzünder
  Temperaturbereiche:	Lagerung: -40...+50°C inkl. Akku Einsatz: 0...50°C
  Relative Luftfeuchte:	0...85% r.F. (nicht kondensierend)
  Gehäuse:	ABS-Kunststoff OL94V-0 schwerentflammbar, IP 54
  Gummischutzkappe:	grün
  Abmessungen:	ohne Gummischutzkappe 149 x 34 x 77 mm mit Gummischutzkappe 155 x 43 x 86 mm
  Gewicht:	ca. 340 g

  *) bei Verwendung des mitgelieferten Thermoelement-Extenders mit Kaltstellenkompensation und KV-temp auf Extern gestellt.
  **) bei 1 mA Speisestrom (bei anderen Speiseströmen bitte anfragen)

• Lieferumfang

  LR-Cal LTC 100 Lieferumfang

  • Multifunktions-Temperaturkalibrator LR-Cal LTC 100
  • Terminal-Extension Einheit (mit Kaltstellenkompensation)
  • 1 Paar Testkabel (rot/schwarz)
  • Ladegerät 115...230 VAC
  • Gummischutzkappe (grün)
  • SD-Speicherkarte
  • Kunststoffkoffer mit Formschaumeinlage
  • Werkskalibrierschein
  • Bedienungsanleitung DE+EN

• Zubehör + Ersatzteile

•

  KFZ-Ladegerät

  Artikel-Nr.: LRCAL-100-KFZ-LADER

  Zubehör:
  Ladegerät 12 VDC für KFZ-Zigarettenanzünder

  Online kaufen

•

  Koffer

  Art.Nr.: LRCAL-100-SP-KOFFER

  Ersatzteil:
  Koffer mit Formschaumeinlage

  Online kaufen

•

  Messleitungen

  Art.Nr.: LRCAL-100-SP-KABEL

  Ersatzteil:
  1 Paar Messleitungen (rot/schwarz)

  Online kaufen

•

  Ladegerät

  Art.Nr.: LRCAL-100-SP-LADER

  Ersatzteil:
  Ladegerät 115...230 VAC

  Online kaufen

•

  Gummischutzkappe

  Art.Nr.: LRCAL-100-SP-SCHUTZ

  Ersatzteil:
  Gummischutzkappe, grün

  Online kaufen

•

  Sicherung

  Art.Nr.: LRCAL-100-SP-SICH

  Ersatzteil:
  Sicherung 250 mA SMD
  (10 Stück)

  Online kaufen

•

  Akku

  Art.Nr.: LRCAL-100-SP-BATT

  Ersatzteil:
  Lithium-Ionen-Akku zum Einbau in das Gerät
  (die Abbildung zeigt den Akku in der antistatischen Schutzverpackung)

  Online kaufen

•

  Tastatur

  Art.Nr.: LTC100-SP-TASTATUR

  Ersatzteil:
  Tastatur (Folientastatur, zum Aufkleben)

  Online kaufen

LR-Cal LTC 100 direkt online in unserem Internet-Shop auf Rechnung kaufen:

LR-Cal LTC 100 im Online-Shop Leitenberger24.de kaufen...

LR-Cal LRT 750
Präzisions-Referenzthermometer

• Beschreibung

  LR-Cal LRT 750 Beschreibung

  Bei dem digitalen Handthermometer LR-Cal LRT 750 handelt es sich um ein portables digitales Thermometer mit speziell angepasstem und vorgealtertem Widerstandsthermometer Pt 100 mit Messbereich -200...+450°C.

  Das Gerät dient als Vergleichsnormal für die Prüfung, Justage und Kalibrierung von Temperaturmessgeräten aller Art.

• Spezifikation

  LR-Cal LRT 750 Spezifikation

  Beschreibung:	Einheit:	Angaben:
  Messbereich	°C	-200...+450 (umschaltbar auf °F)
  Genauigkeit	°C	Bereich -50...+199,9°C: ±0,03 K Bereich -200...-50,01°C: ±0,05 K Ansonsten ±0,05% vom Messwert
  Anzeige		LCD 4 1/2-stellig, zweizeilig, mit Hintergrundbeleuchtung
  Auflösung	°C	Bereich -200...+200°C: 0,01°C Ansonsten 0,1°C
  Ansprechzeit t90	s	12
  Messprinzip		Pt 100 (4-Leiter)
  Betriebstemperatur	°C	0...40
  Versorgung		1 x 9-Volt-Blockbatterie, im Lieferumfang enthalten
  Batteriestandzeit	h	typisch > 20
  Funktionen		Messrate: 4/s ("fast") oder 1/s ("slow") HOLD ("Einfrieren" des Anzeigewertes) MAX (Maximalwertspeicher, seit letztem Einschalten) MIN (Minimalwertspeicher, seit letztem Einschalten) AVG (Durchschnittswert) Integrierte Echtzeituhr Displaybeleuchtung
  Gewicht (Gerät)	g	ca. 350
  Abmessung (Gerät)	mm	202 x 93 x 44
  Abmessung (Fühler)	mm	300 x 3 (+ Handgriff)
  Artikel-Nr. mit Werkskalibrierschein		LRT-750-WKZ
  Artikel-Nr. mit DAkkS-Kalibrierschein		LRT-750-DKD

• Lieferumfang

  LR-Cal LRT 750 Lieferumfang

  • Digital-Handthermometer LR-Cal LRT 750, bestehend aus:
    - Ausgemessener und vorgealterter Fühler
    - Anzeigegerät, auf den Fühler hochgenau justiert
  • Batterie (9V-Block)
  • Transport- und Aufbewahrungskoffer mit Formschaumeinlage

  • Werkskalibrierschein (Art.Nr. LRT-750-WKZ) bzw. DAkkS-Kalibrierschein (Art.Nr. LRT-750-DKD)
  • Bedienungsanleitung DE+EN

LR-Cal LRT 750 direkt online in unserem Internet-Shop auf Rechnung kaufen:

LR-Cal LRT 750 im Online-Shop Leitenberger24.de kaufen...

LR-Cal LRT F (TC)
Präzisions-Referenz-Thermoelement

• Beschreibung

  LR-Cal LRT F (TC) Beschreibung

  Der LR-Cal LRT F Thermoelement Fühler dient als externer Referenztemperatursensor für den Metallblock-Temperaturkalibrator LR-Cal SOLAR-2I. Er wird anschlussfertig mit vier passenden Bananensteckern geliefert. Eine stabile Holzschatulle gehört zum Lieferumfang.

  Der LR-Cal LRT F (TC) Fühler wird an dem mit "REF" gekennzeichneten zweiten Messeingang des Trockenblockkalibrators LR-Cal SOLAR-2I angeschlossen. Seine Messwerte werden nach entsprechender Konfiguration des LR-Cal SOLAR-2I auf dessen Display zur Anzeige gebracht.

  Die LR-Cal LRT F (TC) Präzisions-Temperatursensoren sind vorgealtert, um eine besonders hohe Langzeitstabilität zu gewährleisten und ein optimales Verhalten auch bei hohen Temperaturen sicher zu stellen.

• Spezifikation

  LR-Cal LRT F (TC) Spezifikation

  Beschreibung:	Einheit:	Angaben:
  Messbereich	°C	0...+1400
  Abmessung	mm	500 x 7,0 Durchmesser Stabile Holzschatulle zur sicheren Aufbewahrung im Lieferumfang enthalten
  Sensor		S Pt-Pt 10% Rhodium, Typ S
  Isolierung		MgO
  Ummantelung		Hochreines Aluminium KER 710
  Zuleitung	m	1 (kompensiert)
  Anschluss		Miniaturstecker Typ S
  Artikel-Nummer		LRT-F-0000-1400-70

• Lieferumfang

  LR-Cal LRT F (TC) Lieferumfang

  • Thermoelement Typ S, Artikel-Nr. LRT-F-0000-1400-70, wie beschrieben

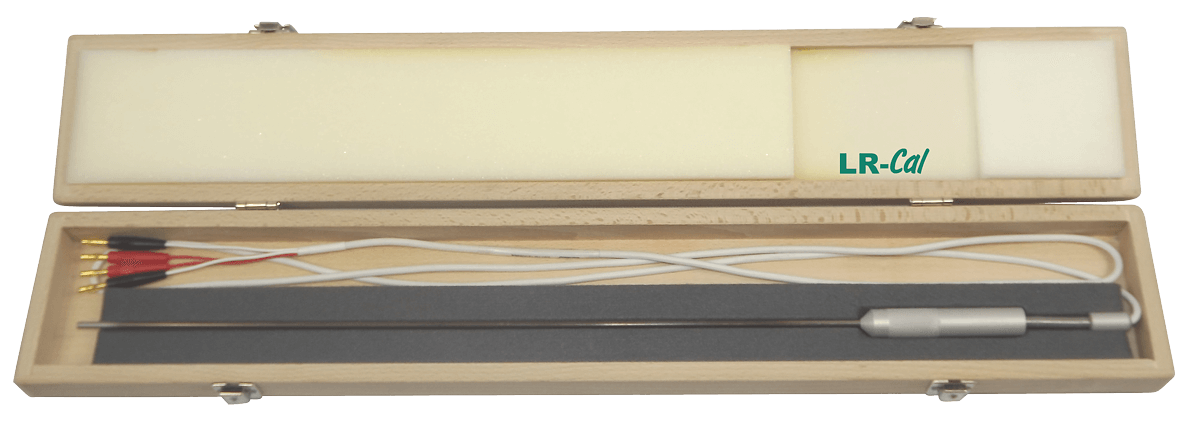

  • Stabile Holzschatulle mit Formschaumeinlage

• Lieferbare Zertifikate zum Sensor

  LR-Cal LRT F (TC) lieferbare Zertifikate

  • Artikel-Nr.: WKZ-T-KAL-RT-6T
    Werkskalibrierschein, 6 Prüfpunkte, nur Sensor (ohne Anzeige)

  • Artikel-Nr.: WKZ-T-KAL-DT-3T
    Werkskalibrierschein, 3 Prüfpunkte, für Messkette (Sensor und Anzeige des LR-Cal SOLAR-2I)

  • Artikel-Nr.: WKZ-T-KAL-MP-3ZPP
    Mehrpreis für 3 zusätzliche Kalibrierpunkte beim Werkskalibrierschein

  • Artikel-Nr.: DKD-T-KAL-RT-6T
    DAkkS-Kalibrierschein, 6 Prüfpunkte, nur Sensor (ohne Anzeige)

  • Artikel-Nr.: DKD-T-KAL-DT-3T
    DAkkS-Kalibrierschein, 3 Prüfpunkte, für Messkette (Sensor und Anzeige des LR-Cal SOLAR-2I)

  • Artikel-Nr.: DKD-T-KAL-MP-3ZPP
    Mehrpreis für 3 Zusätzliche Kalibrierpunkte beim DAkkS-Kalibrierschein

LR-Cal LRT F (TC) direkt online in unserem Internet-Shop auf Rechnung kaufen:

LR-Cal LRT F (TC) im Online-Shop Leitenberger24.de kaufen...

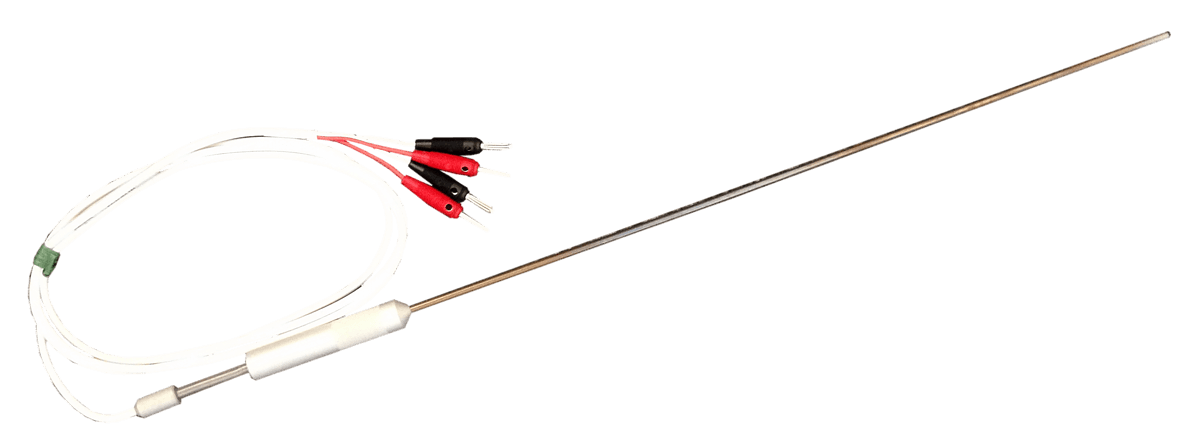

LR-Cal LRT F (Pt 100)
Präzisions-Referenz-Widerstandsthermometer-Fühler

• Beschreibung

  LR-Cal LRT F (Pt 100) Beschreibung

  Die LR-Cal LRT F Widerstandsthermometer-Fühler dienen als optionale externe Referenztemperatursensoren für folgende LR-Cal Temperaturkalibratoren:

  • LR-Cal FLUID 100-N-2I und LR-Cal FLUID 100-45-2I
  • LR-Cal FLUID 200-2I und LR-Cal FLUID 200-H-2I
  • LR-Cal BK 40-M-2I und LR-Cal BK 40-M-TR-2I
  • LR-Cal TB 300-M-2I und LR-Cal TB 300-M-TR-2I
  • LR-Cal QUARTZ-35-2I und LR-Cal QUARTZ-50-2I
  • LR-Cal PULSAR-35Cu-2I und PULSAR-80Cu-2I

  Sie werden  anschlussfertig mit vier passenden Bananensteckern geliefert.

  Der LR-Cal LRT F (Pt 100) Fühler wird an dem mit "REF" gekennzeichneten zweiten Messeingang des Temperaturkalibrators in der -2I Ausführung angeschlossen. Seine Messwerte werden nach entsprechender Konfiguration des Temperaturkalibrators in der -2I Ausführung auf dessen Display zur Anzeige gebracht.

  Die LR-Cal LRT F (Pt 100) Präzisions-Widerstandsthermometer sind vorgealtert, um eine besonders hohe Langzeitstabilität zu gewährleisten und ein optimales Verhalten auch bei hohen Temperaturen sicher zu stellen. Sie bestehen aus qualitativ besonders hochwertigen Platin-Elementen, die eine höchstmögliche Genauigkeit, und, noch wichtiger, eine besonders hohe Langzeitstabilität und Reproduzierbarkeit gewährleisten.

• Spezifikation

  LR-Cal LRT F (Pt 100) Spezifikation

  Beschreibung:	Einheit:	Angaben:
  Messbereich	°C	-40...+650
  Abmessung	mm	Artikel-Nr. LRT-F-9040-0650-45: 480 x 4,5 Durchmesser Artikel-Nr. LRT-F-9040-0650-60: 480 x 6,0 Durchmesser
  Sensor		Pt100 (4-Leiter) Klasse A, 100 Ohm, ±0,05 Ohm
  Alpha		0,003850 ±0,00005
  Standard		IEC 60751
  Stabilität	Ohm/Jahr	0,010
  Länge des sensitiven Teils	mm	15
  Zuleitung	m	2
  Anschluss		Bananenstecker, passend zum Messeingang der -2I Versionen von LR-Cal Temperaturkalibratoren

• Lieferumfang

  LR-Cal LRT F (Pt 100) Lieferumfang

  • Widerstandsthermometer wie beschrieben

• Lieferbare Zertifikate zum Sensor

  LR-Cal LRT F (Pt 100) lieferbare Zertifikate

  • Artikel-Nr.: WKZ-T-KAL-RT-6T
    Werkskalibrierschein, 6 Prüfpunkte, nur Sensor (ohne Anzeige)

  • Artikel-Nr.: WKZ-T-KAL-DT-3T
    Werkskalibrierschein, 3 Prüfpunkte, für Messkette (Sensor und Anzeige des LR-Cal xxx-2I)

  • Artikel-Nr.: WKZ-T-KAL-MP-3ZPP
    Mehrpreis für 3 zusätzliche Kalibrierpunkte beim Werkskalibrierschein

  • Artikel-Nr.: DKD-T-KAL-RT-6T
    DAkkS-Kalibrierschein, 6 Prüfpunkte, nur Sensor (ohne Anzeige)

  • Artikel-Nr.: DKD-T-KAL-DT-3T
    DAkkS-Kalibrierschein, 3 Prüfpunkte, für Messkette (Sensor und Anzeige des LR-Cal xxx-2I)

  • Artikel-Nr.: DKD-T-KAL-MP-3ZPP
    Mehrpreis für 3 Zusätzliche Kalibrierpunkte beim DAkkS-Kalibrierschein

LR-Cal LRT F (Pt 100) direkt online in unserem Internet-Shop auf Rechnung kaufen:

• LR-Cal LRT F (Pt 100 4,5 mm)
  im Online-Shop Leitenberger24.de kaufen...
• LR-Cal LRT F (Pt 100 6,0 mm)
  im Online-Shop Leitenberger24.de kaufen...
