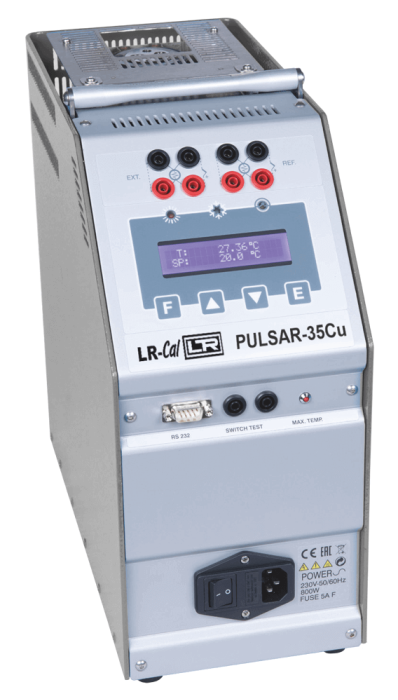

LR-Cal PULSAR-35Cu
Metallblock-Temperaturkalibrator
Umgebungstemperatur...+600°C
Beschreibung
LR-Cal PULSAR-35Cu Beschreibung
Der Metallblock-Temperaturkalibrator LR-Cal PULSAR-35Cu dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.
- Temperaturbereich von Umbegungstemperatur bis +600°C
- Rampenfunktion
- Thermostattests
- Computergesteuerte Kalibrierungen über Computer-Schnittstelle (PC-Software optional lieferbar)
- Verschiedene Metallblock-Einsätze mit verschiedenen Bohrungen für Prüflinge lieferbar
- Metallblock-Einsatz "Schwarzer Strahler" für die Prüfung und Kalibrierung von berührungslos messenden Infrarotthermometer
- Inkl. Werkszertifikat über Genauigkeit, Stabilität und Performance
- Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)
Geräte-Ausführungen
LR-Cal PULSAR-35Cu Geräte-Ausführungen
Der Metallblock-Temperaturkalibrator LR-Cal PULSAR-35Cu kann in zwei verschiedenen Ausführungen geliefert werden:
Version LR-Cal PULSAR-35Cu
Standardausführung
Artikel-Nr. PULSAR-35CU
Ohne Eingänge für PT 100 bzw. Thermoelemente
Version LR-Cal PULSAR-35Cu-2I
Ausführungmit 2 Messeingängen für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T.
Artikel-Nr. PULSAR-35CU-2I
Es können die Signale von bis zu zwei externen Temperatursensoren zusätzlich zur Anzeige gebracht werden.
Erweiterter Lieferumfang:
Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse
Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I": | ||||||||
Pt 100 oder Pt 1000 | bei -40°C: | ±0,09°C | bei 0°C: | ±0,08°C | bei +150°C: | ±0,11°C | bei +300°C: | ±0,14°C |
Thermoelement Typ B | bei +950°C: | ±0,97°C | bei +1050°C: | ±1,03°C | bei +1200°C: | ±1,12°C | ||
Thermoelement Typ E | bei -40°C: | ±0,42°C | bei 0°C: | ±0,40°C | bei +350°C: | ±0,61°C | ||
Thermoelement Typ J | bei +200°C: | ±0,52°C | bei +450°C: | ±0,67°C | bei +700°C: | ±0,82°C | ||
Thermoelemente Typen K, N, R und S | bei +400°C: | ±0,64°C | bei +700°C: | ±0,82°C | bei +1000°C: | ±1,00°C | ||
Thermoelement Typ T | bei -40°C: | ±0,42°C | bei 0°C: | ±0,40°C | bei +350°C: | ±0,61°C |
Spezifikation
LR-Cal PULSAR-35Cu Spezifikation
Temperaturbereich | Umgebungstemperatur...+600°C | |
Temperaturanzeige | Genauigkeit ±0,3°C Auflösung 0,01°/0,1° (°C oder °F) |
|
Stabilität der geregelten Temperatur | ±0,05°C (bei 450°C) | |
Aufheizung | max. 20°C pro Minute | |
Abkühlung | max. 25°C pro Minute | |
Temperaturgleichförmigkeit | bei 450°C: radial ±0,15°C (bei 135 mm Eintauchtiefe) axial ±0,35°C (bei 125 mm Eintauchtiefe) |
|
Blocktiefe | 190 mm (nutzbar: 185 mm) | |
Blockdurchmesser | 50 mm für Einsatzhülsen mit 35 mm Durchmesser |
|
Spannungsversorgung | 230 VAC (optional 115 VAC) | |
Leistungsaufnahme | 800 VA | |
Schnittstelle | RS232 (Schnittstellenkonverter auf USB als Zubehör lieferbar) | |
Gehäusematerial | Metall | |
Gewicht | ca. 10 kg | |
Abmessung | 160 x 340 x 330 mm | |
Artikel-Nummer (Standard-Ausführung) | PULSAR-35CU | |
Artikel-Nummer (-2I Ausführung mit 2 Messeingängen) | PULSAR-35CU-2I |
Lieferumfang
LR-Cal PULSAR-35Cu Lieferumfang
- Portabler Metallblock-Temperaturkalibrator LR-Cal PULSAR-35Cu oder LR-Cal PULSAR-35Cu-2I
- Ersatzsicherungen
- Kabel für Spannungsversorgung
- Anschlusskabel für Thermostattests
- 1 Metallblock-Einsatz mit 5 Bohrungen (3,5 + 5,0 + 6,5 + 8,5 + 12,5 mm Durchmesser)
- Entnahmewerkzeug zum Wechseln von Metallblock-Einsätzen
- Werkskalibrierschein (Performance und Messgenauigkeit)
- Bedienungsanleitung EN
Zusätzlich bei Ausführung LR-Cal PULSAR-35Cu-2I:
- Elektrische Anschlusskabel (rot/schwarz) und Schraubklemmen (rot/schwarz) für die beiden Messeingänge
Lieferbare Metallblock-Einsätze
LR-Cal PULSAR-35Cu lieferbare Metallblock-Einsätze
Artikel-Nummer | Beschreibung | |
PULSAR-35CU-INS-0 | Metallblock-Einsatz ohne Bohrung(en), zum Selberbohren | Online kaufen |
PULSAR-35CU-INS-5 | Metallblock-Einsatz mit 5 Bohrungen: 3,5 + 5,0 + 6,5 + 8,5 + 12,5 mm Durchmesser 1 Stück bereits im Gerätelieferumfang enthalten |
Online kaufen |
PULSAR-35CU-INS-5A | Metallblock-Einsatz mit 5 Bohrungen: 6,5 + 6,5 + 6,5 + 6,5 + 6,5 mm Durchmesser | Online kaufen |
PULSAR-35CU-INS-5B | Metallblock-Einsatz mit 5 Bohrungen: 5,0 + 5,0 + 5,0 + 5,0 + 6,5 mm Durchmesser | Online kaufen |
INS-PULSAR-02 | Metallblock-Einsatz mit 1 bis 2 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) | |
INS-PULSAR-03 | Metallblock-Einsatz mit 3 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) | |
INS-PULSAR-04 | Metallblock-Einsatz mit 4 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) | |
INS-PULSAR-05 | Metallblock-Einsatz mit 5 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) | |
INS-PULSAR-06 | Metallblock-Einsatz mit 6 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) | |
INS-PULSAR-09 | Metallblock-Einsatz mit 9 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) | |
INSERT-PULSAR-02 | Metallblock-Einsatz "Schwarzer Strahler", 26 x 15 x 145 mm, für Infrarotthermometer HINWEIS: Für Geräte-Ausführung "Standard" wird zusätzlich Referenzthermometer LR-Cal LRT 750 benötigt Für Geräte-Ausführung "-2I" wird zusätzlich Pt 100 Referenzfühler Kl. A, Artikel-Nr. BB-SENSOR-01 benötigt |
Online kaufen |
LR-Cal PULSAR-35Cu sonstiges Zubehör + Ersatzteile
DAkkS-Zertifikat
Option:
DAkkS-Kalibrierschein
Für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte.
Schultertasche
Zubehör:
Gepolsterte Schultertasche
für LR-Cal PULSAR-35Cu(-2I)
Abmessungen: 410 x 220 x 380 mm
Gewicht: 1,45 kg
Versandabmessungen: 600 x 370 x 500 mm
Koffer
Zubehör:
Koffer mit Formschaum-Einlagen
für LR-Cal PULSAR-35Cu(-2I)
Abmessungen: 450 x 280 x 380 mm
Gewicht: 4,8 kg
Versandabmessungen: 600 x 370 x 500 mm
Windows-PC Software
Zubehör:
Windows-PC Software AQ2Sp2
Download-Version
inkl. RS232-Anschlusskabel
RS232-USB-Konverter
Zubehör:
Schnittstellen-Konverter
RS232 auf USB
Einsatz-Entnahmewerkzeug
Ersatzteil:
Werkzeug zur Entnahme von Metallblock-Einsätzen
(1 Stück bereits im Geräte-Lieferumfang enthalten)
Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer, Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.
Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.
Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.
Die LR-Cal Metallblock-Temperaturkalibratoren sind jeweils in zwei verschiedenen Varianten lieferbar. Eine Basisausführung, sowie eine Ausführung "-2I" mit integrierten Messeingängen für zwei Temperatursensoren (Widerstandsthermometer oder Thermoelement), z.B. ein externer Referenzsensor und ein Prüfling, oder zwei Prüflinge. Es werden bei dieser Variante alle drei Temperaturen gleichzeitig zur Anzeige gebracht: Messwert der im Kalibrator integrierten Referenz sowie Messwerte der beiden extern angeschlossenen Sensoren.
Ferner steht für die LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal AQ2sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus (ggf. mit optionalem RS232/USB-Konverter) gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.
Synonyme
Metallblock-Temperaturkalibratoren werden auch bezeichnet als
- Blockkalibrator
- Metallblock-Kalibrator
- Kalibrierofen
- Temperaturkalibrator
- Temperaturkalibriergerät
- Temperaturkalibrierofen
