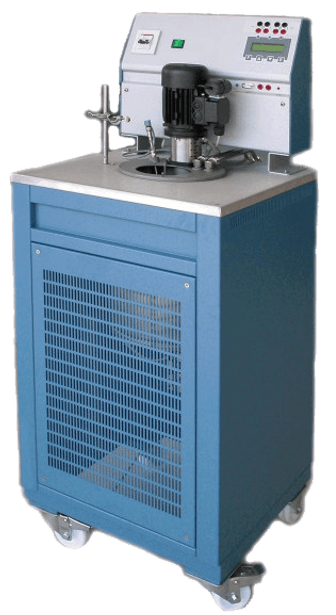

LR-Cal TB 300-M
Stationäres Temperatur-Kalibrierbad +50...+300°C
- Stationär
- Bereich +50°C...+300°C
- Genauigkeit ±0,2°C, Stabilität ±0,05°C
- Kalibrierbad aus Edelstahl, Nutzdurchmesser 85 mm, Tiefe 340 mm
- Option: Version -2I mit 2 Messeingängen für Pt 100 oder Thermoelemente
- Option: Vertikales Überströmsystem für noch höhere Temperaturgleichförmigkeit
Beschreibung
LR-Cal TB 300-M Beschreibung
Das portable Temperatur-Kalibrierbad LR-Cal TB 300-M dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art. Es eignet sich besonders gut für Labor- und Glasthermometer.
Es zeichnet sich durch eine besonders robuste Konstruktion, mit Flüssigkeitsbehälter aus Edelstahl, und moderne Mikroprozessorsteuerung aus.
Das große Nutzvolumen von ca. 10 Litern gewährleistet eine hohe Temperaturstabilität über den gesamten Bereich, dadurch ist eine gleichzeitige Kalibrierung mehrerer Prüflinge problemlos möglich. Der Heizbehälter ist mit einem geeigneten Kalibriermedium gefüllt, das mit Hilfe eines vertikalen Rührers ständig in homogenem Zustand gehalten wird. Der Rührer wird von einem 80W Elektromotor angetrieben. Die Geräte sind ferner mit einem Sicherheitstemperaturbegrenzer, einem Überlauf und mit einem Ventil für das Leeren des Heizbehälters ausgestattet.
Optional kann das Temperatur-Kalibrierbad LR-Cal TB 300-M mit einem vertikalen Überströmsystem zur weiteren Verbesserung der Temperaturstabilität und -gleichförmigkeit ausgestattet werden.
Das thermostatische Temperatur-Kalibrierbad LR-Cal TB 300-M wird eingesetzt
- Prüfung und Kalibrierung von Temperatursensoren
- Prüfung und Kalibrierung von Glasthermometern
- Prüfung und Kalibrierung von Messtemperaturketten
- Prüfung und Justage von Thermostaten und Thermostatventilen
Varianten/Ausführungen
LR-Cal TB 300-M Varianten/Ausführungen
Artikel-Nummer | Variante/Ausführung |
TB300-M | Normale Standardausführung |
TB300-M-TR | Variante mit vertikalem Überströmsystem zur weiteren Verbesserung der Temperaturgleichförmigkeit |
TB300-M-2I | Ausführung -2I mit zwei Messeingängen für Pt 100 / Thermoelemente *) |
TB300-M-TR-2I | Variante mit vertikalem Überströmsystem und mit zwei Messeingängen für Pt 100 / Thermoelemente *) |
*) Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I": | ||||||||
Pt 100 oder Pt 1000 | bei -40°C: | ±0,09°C | bei 0°C: | ±0,08°C | bei +150°C: | ±0,11°C | bei +300°C: | ±0,14°C |
Thermoelement Typ B | bei +950°C: | ±0,97°C | bei +1050°C: | ±1,03°C | bei +1.200°C: | ±1,12°C | ||
Thermoelement Typ E | bei -40°C: | ±0,42°C | bei 0°C: | ±0,40°C | bei +350°C: | ±0,61°C | ||
Thermoelement Typ J | bei +200°C: | ±0,52°C | bei +450°C: | ±0,67°C | bei +700°C: | ±0,82°C | ||
Thermoelemente Typen K, N, R und S | bei +400°C: | ±0,64°C | bei +700°C: | ±0,82°C | bei +1.000°C: | ±1,00°C | ||
Thermoelement Typ T | bei -40°C: | ±0,42°C | bei 0°C: | ±0,40°C | bei +350°C: | ±0,61°C |
Spezifikation
LR-Cal TB 300-M Spezifikation
Temperaturbereich | +50°C...+300°C |
Stabilität | ±0,05°C |
Gleichförmigkeit | 0,02°C radial und axial |
Stabilitätsanzeige | audiovisuell |
Genauigkeit | ±0,2°C bei +150°C |
Anzeigeauflösung | 0,01°C |
Temperaturanzeige | °C / °F umschaltbar |
Schnittstelle | RS232 |
Thermostattestkreis | 12V |
Rampenfunktion | ja |
Schaltertest | ja |
Temperaturbad | Edelstahl, Nutzdurchmesser 85 mm, Tiefe 340 mm (Volumen ca. 10 Liter) |
Versorgung | 230 VAC ±10% (Drehstrom) |
Leistungsaufnahme | 2500 W |
Gewicht | ca. 26 kg (Versandgewicht ca. 35 kg) |
Abmessung | 450 x 450 x 925 / 1300 mm |
Lieferumfang
LR-Cal TB 300-M Lieferumfang
- Portables Temperaturkalibrierbad LR-Cal TB 300-M
- Heizbehälterdeckel mit 5 Bohrungen, 16 mm Durchmesser, mit Führungsrohr
- Ersatzsicherungen
- Kabel für Spannungsversorgung
- Anschlusskabel für Thermostat-Tests
- Haltevorrichtung für Prüflingen
- nur bei -2I Ausführungen: Anschlusskabel rot/schwarz, Schraubklemmen rot/schwarz, für beide Messeingänge
- Werkskalibrierschein
- Bedienungsanleitung EN
LR-Cal TB 300-M Betriebsflüssigkeiten
KalibrierflüssigkeitGlycol
Kanne mit 10 kg
Äthylenisches Glycol 56%
Einsatzbereich -40...+80°C
Rauch Flammpunkt bei 110°C
Eine Viskosität von 10 cst
besteht bei +20°C
Gefriertemperatur -43°C
Stabilität ±0,03°C (bei 80°C)
Gleichförmigkeit ±0,04°C
Abkühlungsgradient 2°C/min
KalibrierflüssigkeitSilikonöl 47V20
Kanne mit 9 kg
Silikonöl 47V20
Einsatzbereich -20...+200°C
Rauch Flammpunkt bei 230°C
Eine Viskosität von 10 cst
besteht bei +60°C
Gefriertemperatur -60°C
Stabilität ±0,04°C (bei 100°C)
Gleichförmigkeit ±0,05°C
Abkühlungsgradient 5°C/min
KalibrierflüssigkeitSilikonöl 47V100
Kanne mit 9 kg
Silikonöl 47V100
Einsatzbereich +50...+270°C
Rauch Flammpunkt bei 300°C
Eine Viskosität von 10 cst
besteht bei +200°C
Gefriertemperatur -55°C
Stabilität ±0,05°C (bei 200°C)
Gleichförmigkeit ±0,05°C
Abkühlungsgradient 6°/min
KalibrierflüssigkeitSilikonöl 47V710
Kanne mit 9 kg
Silikonöl 47V710
Einsatzbereich +80...+280°C
Rauch Flammpunkt bei 300°C
Eine Viskosität von 10 cst
besteht bei +150°C
Gefriertemperatur -22°C
Stabilität ±0,05°C (bei 200°C)
Gleichförmigkeit ±0,05°C
Abkühlungsgradient 6°/min
Kalibrierflüssigkeiten für LR-Cal Temperaturkalibrierbäder
Grundsätzlich können Temperaturkalibrierbäder mit drei Sorten von Kalibriermedien befüllt werden:
- Medien, die sich bei Umgebungstemperatur in flüssigem Zustand befinden, z.B. Öle, Alkohol und Wasser-/Alkoholmischungen.
- Zweiphasige Medien, die beim vorgesehenen Temperatureinsatzbereich des Kalibrators flüssig werden. Es handelt sich dabei in der Regel um Mixturen aus Kalium- und Natriumsalzen, die bei Umgebungstemperatur pulvrig sind und bei Temperaturen zwischen 150°C und 500°C flüssig werden. Sie finden ausschließlich in dafür speziell geeigneten Kalibrierbädern Verwendung.
- Andere feste Substanzen, die unter bestimmten Umständen bzw. Temperaturen einen Zustand ähnlich eines flüssigen Mediums erreichen, z.B. Sand oder Aluminiumpuder mit extrem feiner Körnung/Granularität.
DRUCK & TEMPERATUR Leitenberger GmbH verwendet für die Kalibrierbad-Einsätze keine zweiphasigen Medien, obwohl deren Temperaturbereich sehr hoch ist.
Solche Medien können nämlich sehr gefährlich für den Anwender sein und sogar Explosionen verursachen.
DRUCK & TEMPERATUR Leitenberger GmbH fertigt auch keine Kalibrierbad-Einsätze, die für die Verwendung mit festen Substanzen, z.B. Aluminiumpuder, geeignet sind.
Es ist nämlich nicht möglich, zu 100% zu verhindern, dass entsprechende Puderpartikel bei Betrieb des Kalibrators in die Umwelt gelangen. Diese Medien sind nicht umweltverträglich.
Bei den von DRUCK & TEMPERATUR Leitenberger GmbH zu Kalibrierbad-Einsätzen vertriebenen Kalibriermedien handelt es sich daher ausschließlich um Silikonöle (oder Glycol-Wasser-Gemisch.
Temperatureinsatzbereiche der verschiedenen Betriebsflüssigkeiten:
Typ des Kalibriermediums (Flüssigkeit) | Möglicher Einsatzbereich (1) |
Temperatur, ab der eine Absauganlage vorgesehen werden sollte (2) |
Rauch Flammpunkt (3) |
Eine Viskosität von 10 cst bestehet bei einer Temperatur von (4) |
Gefriertemperatur (5) |
Glycol 56% + Wasser | -40...+90°C | +70°C | >110°C | +20°C | -43°C |
Silikonöl 200C5 | -40...+130°C | +110°C | +136°C | +5°C | -65°C |
Silikonöl 47V10 | -30...+150°C | +120°C | +150°C | +20°C | -65°C |
Silikonöl 47V20 | -20...+200°C | +130°C | +230°C | +60°C | -60°C |
Silikonöl 47V50 | +30...+250°C | +140°C | +280°C | +160°C | -55°C |
Silikonöl 47V100 | +50...+270°C | +170°C | >300°C | +200°C | -55°C |
Silikonöl 47V710 | +80...+280°C | +200°C | >300°C | +150°C | -22°C |
(1) | Der "mögliche Einsatzbereich" beschreibt die theoretische Verwendbarkeit des Mediums. Jedoch kann die Viskosität insbesondere im unteren Teil des Einsatzbereichs für eine praktische Verwendung als Kalibriermedium ungünstig sein. |
(2) | Bei höheren als den angegebenen Temperaturen sollte der Kalibrator unter einer Absauganlage platziert sein, da eine nicht unerhebliche Rauchentwicklung auftreten kann. |
(3) | Ab den angegebenen Temperaturen entflammt sich der Rauch (VORSICHT: offenes Feuer!) |
(4) | Unterhalb der angegebenen Temperaturen ist die Viskosität des Mediums besonders ungünstig. Der Viskositätswert sinkt bei steigender Temperatur. Zur Information: die Viskosität von Wasser bei 23°C beträgt 1 cst. |
(5) | Unter der angegebenen Temperatur wird das jeweilige Medium fest und somit gänzlich ungeeignet. |
Die Kalibriermedien unterliegen einem Verschleiß (Degeneration), der umso größer ist, je öfter und länger sie mit hohen Temperaturen beaufschlagt wurden. Vermeiden Sie daher unnötig hohe Temperaturen über einen unnötig langen Zeitraum.
