LR-Cal FLUID 100-45
LR-Cal FLUID 100-45-2I
Portables Temperatur-Kalibrierbad -35...+140°C
Beschreibung
LR-Cal FLUID 100-45 Beschreibung

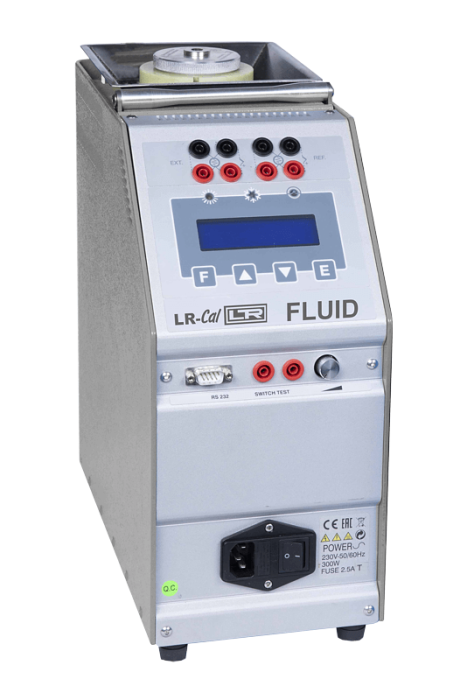

Das portable Temperaturkalibrierbad LR-Cal FLUID 100-45 dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.
- Optimal zur Kalibrierung von Glasthermometern und Laborthermometern sowie Temperatursensoren mit nicht exakt zylindrischer Form
- Rampenfunkton
- Thermostattests
- Computergesteuerte Kalibrierungen via Computerschnittstelle
- Homogene Temperaturverteilung durch regelbaren Magnetmixer
- Option: Metallblock-Einsätze
Geräte-Ausführungen
LR-Cal FLUID 100-45 Geräte-Ausführungen
Das portable Temperaturkalibrierbad LR-Cal FLUID 100-45 kann in zwei verschiedenen Ausführungen geliefert werden:
Version LR-Cal FLUID 100-45:
Standardausführung
Artikel-Nr. FLUID100-45
Ohne Eingänge für Pt 100 bzw. Thermoelemente
Version LR-Cal FLUID 100-45-2I:
Ausführungmit 2 Messeingängen für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T.
Artikel-Nr. FLUID100-45-2I
Es können die Signale von bis zu zwei externen Temperatursensoren zusätzlich zur Anzeige gebracht werden.
Erweiterter Lieferumfang:
Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse
Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I": | ||||||||
---|---|---|---|---|---|---|---|---|
Pt 100 oder Pt 1000 | bei -40°C: | ±0,09°C | bei 0°C: | ±0,08°C | bei +150°C: | ±0,11°C | bei +300°C: | ±0,14°C |
Thermoelement Typ B | bei +950°C: | ±0,97°C | bei +1050°C: | ±1,03°C | bei +1200°C: | ±1,12°C | ||
Thermoelement Typ E | bei -40°C: | ±0,42°C | bei 0°C: | ±0,40°C | bei +350°C: | ±0,61°C | ||
Thermoelement Typ J | bei +200°C: | ±0,52°C | bei +450°C: | ±0,67°C | bei +700°C: | ±0,82°C | ||
Thermoelemente Typen K, N, R und S | bei +400°C: | ±0,64°C | bei +700°C: | ±0,82°C | bei +1000°C: | ±1,00°C | ||
Thermoelement Typ T | bei -40°C: | ±0,42°C | bei 0°C: | ±0,40°C | bei +350°C: | ±0,61°C |
Spezifikation
LR-Cal FLUID 100-45 Spezifikation
Beschreibung: | Angaben: | |
---|---|---|
Temperaturbereich (bei 20°C Umgebungstemperatur) | -35°C...+140°C | |
Temperaturanzeige | Genauigkeit ±0,15°C Auflösung 0,01°/0,1° (°C oder °F oder K) |
|
Stabilität der geregelten Temperatur | ±0,02°C | |
Aufheizung von Umgebungstemperatur bis 140°C, inkl. Stabilisierung | ca. 40 Minuten | |
Abkühlung von 140°C bis Umgebungstemperatur, inkl. Stabilisierung | ca. 100 Minuten | |
Temperaturgleichförmigkeit bei 40 mm Eintauchtiefe | radial: ±0,02°C (bei 0°C); axial: ±0,05°C | |
Kalibriermedium | Silikonöl 200C5 | |
Kalibrierbad | Tiefe 170 mm x Durchmesser 45 mm | |
Spannungsversorgung | 230 VAC (optional 115 VAC) | |
Leistungsaufnahme | 350 VA | |
Schnittstelle | RS232 (optional USB-Konverter lieferbar) | |
Kalibrierbad Material | Aluminium | |
Kalibrierbad Volumen | ca. 500 cm³ | |
Gehäusematerial | Metall | |
Gewicht | ca. 11 kg | |
Abmessung | 160 x 360 x 350 mm | |
Artikel-Nummer (Standard-Ausführung) | FLUID100-45 | |
Artikel-Nummer (-2I Ausführung mit 2 Messeingängen) | FLUID100-45-2I |
Lieferumfang
LR-Cal FLUID 100-45 Lieferumfang
- Portables Temperaturkalibrierbad LR-Cal FLUID 100-45 oder LR-Cal FLUID 100-45-2I
- Ersatzsicherungen
- Spannungsversorgungskabel
- Anschlusskabel für Thermostattests
- Flasche mit 500 cm³ Silikonöl 47V10
- Haltevorrichtung für Glasthermometer
- Verschlussdeckel für Transportzwecke
- Tragetasche mit Schultergurt
- Nur bei Version LR-Cal FLUID 100-45-2I: Elektrische Anschlusskabel, Stecker, Schraubklemmen rot/schwarz für die beiden Messeingänge
- Werkskalibrierschein (Performance und Genauigkeit)
- Bedienungsanleitung DE
LR-Cal FLUID 100-N Optionen + Zubehör
DAkkS-Kalibrierschein

Option:
DAkkS-Kalibrierschein
Für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte.
Windows-PCSoftware

Zubehör:
Windows-PC Software Aq2Sp
inkl. RS232-Anschlusskabel
(Auslieferung als passwortgeschützter Download-Link)
RS232 - USBKonverter

Zubehör:
Schnittstellen-Konverter RS232 auf USB
Erweiterungsrohr

Zubehör:
Erweiterungsrohr
zur Erhöhung der Eintauchtiefe
Gesamtlänge 250 mm
Nutzbare Eintauchtiefe 230 mm
Mindesttemperatur -9°C
Horizontale Temperaturgleichförmigkeit ±0,1°C (gemessen 50 mm vom Boden)
Vertikale Temperaturgleichförmigkeit ±0,1°C (bzw. ±0,15°C bei Temperaturen unter 0°C, gemessen 0...150 mm über dem Boden
Bei Verwendung mit Silikonöl 200C5:
Arbeitsbereich -9...+130°C
Umrüstung zumMetallblock-Kalibrator

Zubehör:
Umrüst-Kit zum Metallblock-Kalibrator
Metallblock aus Aluminium
Durchmesser 44,7 mm
Tiefe 175 mm
Mit 8 Bohrungen (mm):
3,5+4,5+4,5+6,5+6,5+6,5+8,5+10,5
Kühlschlange

Zubehör:
Kühlschlange aus Edelstahl
Die Kühlschlange verkürzt die Abkühlzeit, außerdem kann sie den Arbeitsbereichsanfang des Kalibrators nach unten verschieben (jedoch über 0°C). Benötigt Frischwasseranschluss.
Stabiler Kofferaus Aluminium

Zubehör:
Stabiler Koffer aus Aluminium mit Formschaumeinlagen.
Abmessungen: 450 x 280 x 380 mm
Gewicht: 4,8 kg
Versandabmessungen: 600 x 370 x 500 mm
Tragetaschemit Schultergurt

Ersatzteil:
Tragetasche mit Schultergurt
Abmessungen: 410 x 220 x 380 mm
Gewicht: 1,45 kg
Versandabmessungen: 600 x 370 x 500 mm
(1 Tasche ist im Lieferumfang des Kalibrators enthalten)
Silikonöl200C5

Zubehör:
Flasche mit Kalibriermedium
500 cm³
Silikonöl 200C5
für Bereich -40...+130°C
Silikonöl47V10

Ersatzteil:
Flasche mit Kalibriermedium
500 cm³
Silikonöl 47V10
für Bereich -30...+150°C
(1 Flasche im Lieferumfang des Kalibrators enthalten)
Kalibrierflüssigkeiten für LR-Cal Temperaturkalibrierbäder
Anwendungen:
- Thermostatische Flüssigkeiten für Mikrobäder und thermostatische Temperaturkalibrierbäder
Hauptmerkmale:
- Betriebsbereich -50...+200°C
- Hohe Stabilität
- Gute Wärmeleitfähigkeit
- Nahezu geruchlos
- Lange Standzeit
- Verpackt in Flaschen oder Kanister
- Verschiedene Typen für eine Vielzahl von Anwendungen
- Geringe Toxizität
- Geringe Viskosität und Korrosivität
Unsere thermostatischen Kalibrierflüssigkeiten eignen sich für den Einsatz in portablen und stationären thermostatischen Temperatur-Kalibrierbädern für Anwendungen von -50°C bis +200°C.
Die Wahl der thermostatischen Flüssigkeit ist der wichtigste Aspekt, um die besten Ergebnisse in Bezug auf den Betrieb und die Temperaturkontrolle von Temperaturkalibrierbädern zu erzielen.
Diese Flüssigkeiten verfügen über perfekte thermodynamische Eigenschaften, um die besten Leistungen in den verschiedenen Anwendungsbereichen zu garantieren und einen sicheren und zuverlässigen Betrieb sowie eine optimale Wärmeübertragungseffizienz zu gewährleisten.
Flüssigkeiten auf Silikonbasis sind chemisch inerte Substanzen, die Metalle nicht angreifen, witterungsbeständig sind und bei richtiger Anwendung durch die sehr geringe Porenbildung und Oxidation eine lange Verwendungsdauer gewährleisten.
Die meisten unserer thermostatischen Flüssigkeiten sind in verschiedenen Gebinden erhältlich: 500 cm³-Flaschen und 9 kg-Kanister (auf Anfrage auch 25 kg-Kanister).
Temperatureinsatzbereiche der verschiedenen Betriebsflüssigkeiten:
Typ des Kalibriermediums (Flüssigkeit) | Möglicher Einsatzbereich (1) |
Temperatur, ab der eine Absauganlage vorgesehen werden sollte (2) |
Rauch Flammpunkt (3) |
Eine Viskosität von 10 cst bestehet bei einer Temperatur von (4) |
Gefriertemperatur (5) |
---|---|---|---|---|---|
Glycol 56% + Wasser * | -40...+90°C | +70°C | >110°C | +20°C | -43°C |
Silikonöl 47V5 | -40...+130°C | +110°C | +136°C | +5°C | -65°C |
Silikonöl 47V10 | -30...+150°C | +120°C | +160°C | +20°C | -65°C |
Silikonöl 47V20 | -20...+200°C ** | +130°C | +230°C | +60°C | -60°C |
Silikonöl 47V50 | +30...+200°C ** | +140°C | +280°C | +160°C | -55°C |
Silikonöl 47V100 | +50...+200°C ** | +170°C | >300°C | +200°C | -55°C |
Silikonöl S1050 | +50...+200°C ** | +190°C | >300°C | -/- | -55°C |
Note: | Hinweistext: |
---|---|
* | Gemisch aus Glykol 56% und Wasser |
** | Um ein Gelieren zu vermeiden wird empfohlen, eine Temperatur von +200°C nicht über einen längeren Zeitraum zu überschreiten, auch nicht bei Flüssigkeiten mit einem größeren Arbeitsbereich |
(1) | Nutzbarer Bereich Der „nutzbare Bereich“ einer Kalibrierflüssigkeit ist der Temperaturbereich, in dem sie unter optimalen Bedingungen verwendet werden kann. Der Bereich kann durch Viskosität, Flammpunkte, Gefrierpunkte, Siedepunkte, Verdampfungsraten, Neigung zum Gelieren (oder Polymerisation), etc. limitiert sein. Es gibt keine Flüssigkeit, die extrem weite Temperaturbereiche abdeckt. Daher sollten Sie idealerweise für jeden Temperaturbereich ein eigenes Kalibrierflüssigkeit verwenden. Der empfohlene Bereich ist derjenige, in dem die Viskosität zwar nicht optimal ist, aber dennoch Werte erreicht, die eine ordnungsgemäße Verwendung ermöglicht. |
(2) | Verwendung einer Abzugshaube Die Verwendung einer Abzugshaube bei der Anwendung von Temperatur-Kalibrierbädern verhindert, dass Benutzer Dämpfe von Kalibrierflüssigkeiten einatmen. Am besten sind Absaugvorrichtungen in der Nähe der Zugangsöffnung zum Kalibrierbad. Dämpfe können sich ansonsten auf den Schleimhäuten der Augen oder auf der Haut absetzen, was Unannehmlichkeiten verursacht. Silikonöle können Benzol und Formaldehyd bilden, wenn sie sich bei hohen Temperaturen zersetzen. In der Tabelle ist angegeben, ab welcher Temperatur eine Abzugshaube verwendet werden sollte. |
(3) | Flammpunkt Die Tabelle zeigt den Temperaturwert, bei dem eine offenen Flamme die Dämpfe entzünden kann. |
(4) | Viskosität Die Viskosität ist ein Maß für den Fließwiderstand einer Flüssigkeit. Mit abnehmender Temperatur nimmt die Viskosität zu. Die kinetische Viskosität ist das Verhältnis der absoluten Viskosität zur Dichte. Diese wird in Stokes und Centistokes (cSt) gemessen. 1 cSt = 1 Stoke geteilt durch 100. Je höher der cSt, desto zähflüssiger oder dichter ist die Flüssigkeit. Übermäßig viskose Flüssigkeiten belasten die Rühr- und Pumpmechanismen des Kalibrierbads und leiten die Wärme nur unzureichend weiter. In der Tabelle ist der Temperaturwert angegeben, unterhalb dessen die Leistung des Temperatur-Kalibrierbads nicht mehr optimal ist. Der äquivalente Wert von Wasser bei 20°C ist 1,1 cst. |
(5) | Gefrierpunkt Auch Silikonöle ändern ihren Zustand unterhalb einer bestimmten Temperatur, indem sie dann erstarren. Die Tabelle zeigt den Wert an, andem die Kalibrierflüssigkeit ihren Zustand verändert und erstarrt. |
Andere physikalische und chemische Eigenschaften
Spezifische Wärme
Die spezifische Wärme ist die Wärmemenge, die erforderlich ist, um die Temperatur pro kg um 1 °C zu erhöhen oder zu senken. Die spezifische Wärme, CP genannt, wird in Kcal/Kg °C ausgedrückt. Die zur Erwärmung oder Abkühlung der Kalibrierflüssigkeiten erforderliche Energie hängt von der im Kalibrator enthaltenen Flüssigkeitsmenge in kg und seiner spezifischen Wärme ab. Ein hoher spezifischer Wärmewert erfordert mehr Energie bei der Temperaturänderung, bietet aber eine größere Temperaturstabilität. Der durchschnittliche CP von Silikonflüssigkeiten beträgt 35 Kcal/Kg °C. Der CP von Wasser bei 20 °C ist gleich 1.
Wärmeleitfähigkeit
Die Wärmeleitfähigkeit ist die Fähigkeit der Flüssigkeit, Wärme von einem Molekül auf ein anderes zu übertragen. Je besser die Wärmeübertragung, desto schneller heizt oder kühlt die Flüssigkeit. Eine bessere Wärmeleitung verbessert die Temperaturgleichförmigkeit im Reservoir des Kalibrierbads.
Ausdehnung
Alle Flüssigkeiten haben einen Wärmeausdehnungskoeffizienten. Dieser gibt an, wie stark sich das Volumen einer Flüssigkeit bei Temperaturänderungen verändert (ausdehnt oder zusammenzieht). Die Flüssigkeitsausdehnung hat wichtige Auswirkungen auf die Sicherheit, Sauberkeit und Pflege von Temperaturkalibrierbädern. Werden Kalibratoren bei niedriger Temperatur zu viel mit einer Flüssigkeit gefüllt und dann ohne Rücksicht auf die Volumenzunahme erwärmt, können sie daher überlaufen.
Wenn zu wenig Flüssigkeit im Reservoir eingefüllt ist, unterhalb des Niveaus der Heizelemente, könnte der Temperaturanstieg des nicht eingetauchten Teils der Heizelemente die Flüssigkeit entzünden.
Gelierung (Polymerisation)
Die Geliertemperatur ist die Temperatur, bei der Siliconflüssigkeiten oxidieren, gelieren und zu einem zähflüssigen Brei werden. Die Hauptursache für dieses Phänomen ist die Oxidation. Obwohl Siliconöle bis zu ihrem Flammpunkt sicher verwendet werden können, steigt die Polymerisationsanfälligkeit bei Verwendung oberhalb ihres Oxidationspunktes. Um die Polymerisation zu verhindern, ist es sinnvoll, die Betriebsdauer oberhalb des Oxidationspunkts des verwendeten Silikonöls so kurz wie irgend möglich zu halten, um Verunreinigungen (Salze, andere Öle und Oxidationsmittel) fernzuhalten. Die Kalibrierflüssigkeit muss erneuert werden, wenn sie dunkel, zähflüssig oder temperaturinstabil geworden ist. Es ist wichtig, die Anwendungszeit bei hohen Temperaturen zu begrenzen, um eine Zersetzung des Öls zu verhindern und um seine Lebensdauer zu verlängern.
