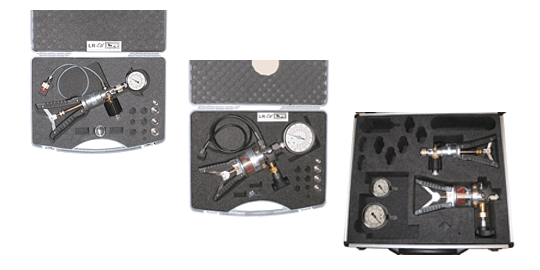

LR-Cal LPP-KIT Druckkalibrierkoffer
mit Manometer als Referenzgerät, Genauigkeit ±1% FS

•

  mit LR-Cal LPP-MANO, pneumatisch

  LPP-KIT-PA:
  pneumatisch, -1...0 bis 0...40 bar

•

  mit LR-Cal LPP-MANO, hydraulisch

  LPP-KIT-HA:
  hydraulisch, 0...60 bis 0...1.000 bar

•

  mit LR-Cal LPP-MANO, pneumatisch UND hydraulisch

  LPP-KIT-PH-A:
  pneumatisch UND hydraulisch (kombiniertes Kit)
  -1...0 bis 0...1.000 bar

• pneumatische Kits (-1...0 bis 0...40 bar): Lieferumfang + Messbereiche

  LPP-KIT-PA

  LR-Cal LPP-KIT mit Zeigermanometer - pneumatisch

  Lieferumfang:

  • 1 Kalibrier-Handtestpumpe LR-Cal LPP 40
  • 1 Adapter- und Dichtungssatz BSP (Rohrgewinde)
  • 1 analoges Manometer NG 63, Kl. 1,0
  • 1 Aufbewahrungs- und Transportkoffer mit Formschaumeinlage

  Lieferbare Messbereiche (alle ±1% FS):

  • 0...2 bar/psi
  • 0...11 bar/psi
  • 0...25 bar/psi
  • 0...40 bar/psi

  • -1...0 bar
  • -1...+39 bar



• hydraulische Kits (0...60 bis 0...1.000 bar): Lieferumfang + Messbereiche

  LPP-KIT-HA

  LR-Cal LPP-KIT mit Zeigermanometer - hydraulisch

  Lieferumfang:

  • 1 Kalibrier-Handtestpumpe LR-Cal LPP 700 oder LR-Cal LPP 1000
  • 1 Adapter- und Dichtungssatz BSP (Rohrgewinde)
  • 1 analoges Zeigermanometer NG 100
  • 1 Aufbewahrungs- und Transportkoffer mit Formschaumeinlage

  Lieferbare Messbereiche:

  Genauigkeit ±0,6% FS

  • 0...60 bar/psi
  • 0...100 bar/psi
  • 0...160 bar/psi
  • 0...250 bar/psi
  • 0...400 bar/psi

  Genauigkeit ±1% FS

  • 0...600 bar/psi
  • 0...1.000 bar/psi



• kombinierte Kits (-1...0 bis 0...1.000 bar): Lieferumfang + Messbereiche

  LPP-KIT-PH-A

  LR-Cal LPP-KIT mit Zeigermanometer - kombinierte Kits (pneumatisch UND hydraulisch):

  Lieferumfang:

  • 1 Kalibrier-Handtestpumpe LR-Cal LPP 40
  • 1 Kalibrier-Handtestpumpe LR-Cal LPP 700 oder LR-Cal LPP 1000
  • 1 Adapter- und Dichtungssatz BSP (Rohrgewinde)
  • 2 analoge Zeigermanometer NG 63 oder NG 100 (messbereichsabhängig)
  • 1 Aufbewahrungs- und Transportkoffer mit Formschaumeinlage

  Lieferbare Messbereiche:

  NG 63, Genauigkeit ±1% FS

  • 0...2 bar/psi
  • 0...11 bar/psi
  • 0...25 bar/psi
  • 0...40 bar/psi

  • -1...0 bar/inHg
  • -1...39 bar/psi

  NG 100, Genauigkeit ±0,6% FS

  • 0...60 bar/psi
  • 0...100 bar/psi
  • 0...160 bar/psi
  • 0...250 bar/psi
  • 0...400 bar/psi

  NG 100, Genauigkeit ±1% FS

  • 0...600 bar/psi
  • 0...1.000 bar/psi



LR-Cal LCC 100 Druck-Controller
für kleine Drücke, Unterdrücke und Differenzdrücke

•

  LR-Cal LCC 100 vor Koffer

  LR-Cal LCC 100
  vor Koffer

•

  LR-Cal LCC 100 im Koffer

  LR-Cal LCC 100
  im Koffer

•

  Rückseite des LR-Cal LCC 100

  Rückseite des
  LR-Cal LCC 100

• Beschreibung

  LR-Cal LCC 100 Beschreibung

  Der LR-Cal LCC 100 Druck-Controller misst und erzeugt Druck und Unterdruck (Vakuum) und ist somit sowohl als Referenz-Druckmessgerät als auch als Kalibriergerät für Drucksensoren, Druckschalter und Manometer zu verwenden. Durch die interne Druckerzeugung ist zum Betrieb kein weiteres Zubehör notwendig. Für den mobilen Einsatz ist der LR-Cal LCC 100 mit einem internen Lithium-Ionen-Akku ausgestattet. Ein Parallelbetrieb von Netz- und Akku-Versorgung ist problemlos möglich und gewährleistet eine höchstmögliche Flexibilität.

  Typische Anwendungen:

  • Mobiles und stationäres Referenzdruckmessgerät für kleine Drücke und Unterdrücke
  • Mobile und stationäre Kalibrierung von Druck- und Vakuummessgeräten aller Art
  • Mobiler und stationärer Druck- und Vakuum-Controller für Sensor-Kalibrierungen
  • Dichte- und Lecktest

• Spezifikation und Messbereiche

  LR-Cal LCC 100 Spezifikation und Messbereiche

  Typ	LCC 100-1	LCC 100-10	LCC 100-100	LCC 100-1000
  Artikel-Nr.	LCC-100-1	LCC-100-10	LCC-100-100	LCC-100-1000
  Druck-/Messbereich	1 mbar	10 mbar	100 mbar	1000 mbar
  Überlastsicherheit	5-fach	5-fach	5-fach	2-fach
  Messunsicherheit ±1 Digit	±0,3% v.E.	±0,1% v.E.	±0,1% v.E.	±0,1% v.E.
  Linearität ±1 Digit	±0,2% v.E.	±0,1% v.E.	±0,1% v.E.	±0,1% v.E.
  Hysterese	max. 0,1% v.E.
  Messprinzip	induktiv
  Temperaturdrift des integr. Referenzsensors	Nullpunkt: 0,003% v.E. / K (0% durch Nullabgleich) Spanne: 0,03% v.E. / K
  Nullabgleich:	• automatisch (in einstellbaren Zeitabständen, abschaltbar), oder • manuell (durch Drücken der ZERO-Taste)
  Langzeitstabilität des integr. Referenzsensors	0,1% v.E. pro Jahr (typisch)
  Temperaturbereiche	Arbeitsbereich +10...+40°C; Lagerung -10...+70°C
  Nutzbarer Druckmessbereich	-10...+110%
  Ausregelgenauigkeit	0,01% v.E.
  Ausregelzeit	abhängig vom Volumen, <5 s
  Messmedien	Luft, nichtaggressive und korrosionsfreie trockene Gase
  Betriebsmodi	• CTRL (Druck regeln) • MESS (Druck messen) • AUTO (frei definierbare / programmierbare Druckprofile) • Remote (über USB/RS232, Funktionen und Einstellungen)
  Display	grafisches Display
  Schnittstellen:	USB und RS232
  Versorgung	24 VDC / 1 A, eingebauter Lithium-Ionen-Akku (8h Dauereinsatz, typisch) und Steckerladegerät 90...264 VAC
  Druckanschlüsse	6,6 x 11 mm (für flexible Schläuche mit 6 mm Innendurchmesser)
  Gehäuseabmessung	H 102,6 x B 257 x T 271 mm (ohne Griff)

  Hinweis:
  Der LR-Cal LCC 100 erzeugt Unterdruck (Vakuum) in Höhe von max. 10% des Überdruckmessbereichsendwertes. Falls auch im negativen Bereich bis -100% des Endwertes gemessen und geregelt werden soll, so müssen die Anschlüsse (+) und (-) vertauscht werden.
  Die integrierte elektrische Pumpe kann max. -600 mbar Unterdruck (Vakuum) erzeugen. Zur Erzeugung größerer Unterdrücke empfehlen wir eine externe manuelle Vakuumpumpe, z.B. LR-Cal LPP 10 oder LR-Cal 2941.

• Betriebsmodi

  LR-Cal LCC 100 Betriebsmodi

  Modus: Messen

  Der MESS-Modus wird verwendet, um einen Differenz- oder Relativdruck zu messen. Die Druckpumpe des LR-Cal LCC 100 ist in diesem Modus nicht aktiv. Der Druck wird direkt vom internen Referenzsensor erfasst und zur Anzeige gebracht.



  Modus: Control

  Der CTRL-Modus wird für die Kalibrierung von Drucksensoren, Druckschaltern und anderen Druckmessgeräten verwendet. Im CTRL-Modus ist die Druckpumpe des LR-Cal LCC 100 aktiv und regelt entsprechend den Solldruck. Der Druckwert wird zur Anzeige gebracht.



  Modus: Auto

  Im AUTO-Modus kann ein Druckprofil hinterlegt werden. Dies ist vor allem dann nützlich, wenn mehrere Druckmessgeräte mit identischen Druckwerten kalibriert werden sollen. Dieser Modus ermöglicht es zusätzlich, ein festgelegtes Profil mehrfach nacheinander abzufahren.



  Folgende Abbildung zeit ein Ablaufschema für den AUTO-Modus:

  (1) warten auf den Startbefehl mit OK-Taste
  (2) Wartezeit (konfigurierbar)
  (4) Dauer der Nullierung des Systems
  (7) Haltezeit am Nullpunkt
  (9) Einregelzeit bis zum nächsten Schritt
  (10) Haltezeit
  (13) Wartezeit am maximalen Solldruck
  (15) Zeit zum Einregeln bis zum nächsten Schritt
  (16) Wartezeit am Nullpunkt
  (18) Pausenzeit (konfigurierbar)

  Modus: Lecktest

  Im CTRL-Modus (Control-Modus) können angeschlossene Prüflinge über die LEAK-Taste auf ihre Dichtheit überprüft werden.



• Lieferumfang

  LR-Cal LCC 100 Lieferumfang

  • Druck-Controller LR-Cal LCC 100 mit eingebautem Lithium-Ionen-Akku
  • Steckerladegerät 90...264 VAC
  • Transparenter Prüflingsanschlussschlauch
  • Werkskalibrierschein
  • Bedienungsanleitung DE+EN

• Zubehör + Ersatzteile

•

  Koffer

  Artikel-Nr.: LCC-100-KOFFER

  Zubehör:
  Stabiler Aufbewahrungs- und Transportkoffer mit Formschaumeinlage

  Online kaufen

•

  Steckerladegerät

  Art.Nr.: LCC-100-NT

  Ersatzteil:
  Steckerladegerät 90...265 VAC

  Online kaufen

LR-Cal LCC 100 direkt online in unserem Internet-Shop auf Rechnung kaufen:

LR-Cal LLC 100 im Online-Shop Leitenberger24.de kaufen...

LR-Cal LDW-HK Druckwaage / Kolbenmanometer
hydraulisch, bis 1.200 bar
Genauigkeit bis ±0,025% vom Messwert

•

  Schema: LR-Cal LDW-HK mit Glocke als Massenträger

  Schema:
  LR-Cal LDW-HK
  mit Glocke als Massenträger
  (höhere Drücke)

•

  LR-Cal LDW-HK ohne Glocke

  LR-Cal LDW-HK
  ohne Glocke

•

  Schema: LR-Cal LDW-HK ohne Glocke

  Schema:
  LR-Cal LDW-HK
  ohne Glocke
  (niedrigere Startdrücke)

• Beschreibung

  LR-Cal LDW-HK Beschreibung

  Bewährtes Primärnormal
  Kolbenmanometer sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit einer ausgezeichneten Langzeitstabilität von 5 Jahren (Empfehlung gemäß des Deutschen Kalibrierdienstes (DAkkS). Druckwaagen / Kolbenmanometer finden seit Jahren ihren Einsatz in Werks- und Kalibrierlaboratorien der Industrie, nationaler Institute und Forschungsanstalten.

  Autarke Arbeitsweise
  Aufgrund der integrierten Druckerzeugung sowie dem rein mechanischen Messprinzip, ist das LR-Cal LDW-HK Kolbenmanometer auch ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.

  Grundprinzip
  Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück der LR-Cal LDW-HK Druckwaage bildet dementsprechend ein sehr präzise gefertigtes Kolben-/Zylinder-System, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.

  Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Scheibengewichte erreicht. Diese Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch optional auf ihren speziellen Einsatzort abgestimmt und auch DAkkS-kalibriert werden.

  Einfache Funktionsweise
  Die integrierte Zweibereichs-Spindelpumpe ermöglicht ein schnelles Füllen des Prüfsystems und einen problemlosen Druckaufbau auf bis zu 1200 bar (16000 psi). Gleichzeitig dient die präzise regulierbare Spindelpumpe auch zur Druckfeineinstellung. Ein Bedienschema zur Druckerzeugung zur Erleichterung einer schnellen und einfachen Bedienung ist auf der Geräteoberseite angebracht.

  Sobald sich dann das Messsystem im Schwebezustand befindet, herrscht ein Kräftegleichgewicht zwischen Druck und Massenauflagen. Aufgrund der hervorragenden Verarbeitung des Systems steht dieser Druck stabil über mehrere Minuten, so dass problemlos die Druckwerte zur Vergleichsmessung oder auch umfangreichere Justagearbeiten am Prüfling vorgenommen werden können.

  Kompakte Geräteausführung
  Der LR-Cal LDW-HK Druckprüfstand mit gewichtsbelastetem Kolben zeichnet sich außerdem durch seine kompakten Abmessungen aus, welche sich auch während des Betriebes durch die nur innerhalb des Pumpenkörpers laufende Drehspindel nicht verändern.
  Mit seinen kompakten Abmessungen, dem äußerst robusten ABS-Kunststoffgehäuse und dem damit verbundenen geringen Gewicht ist die LR-Cal LDW-HK Druckwaage im Speziellen auch für Vor-Ort-Einsätze geeignet.

  Besonderheiten:

  • Gesamtmessunsicherheit bis ±0,025% vom Messwert
  • Serienmäßig mit rückführbarem Werkskalibrierschein (Option: DAkkS-Kalibrierschein)
  • Sehr hohe Langzeitstabilität, empfohlene Rekalibrierung nur alle 5 Jahre
  • Massenscheiben aus Edelstahl, optional Anpassung an lokale Fallbeschleunigung des Einsatzortes möglich
  • Kompakte Abmessungen

  Anwendungen:

  • Primärnormal für die Messgröße Druck, bis max. 1.200 bar (16.000 psi), hydraulisch
  • Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten aller Art
  • Autarkes Komplettsystem, auch für Vor-Ort-Einsatz geeignet.

• Kolbenzylindersystem

  LR-Cal LDW-HK Kolbenzylindersystem

  Die Kolben und Zylinder des LR-Cal LDW-HK Kolbenmanometers sind aus Wolframcarbid gefertigt. Diese Materialpaarung besitzt im Vergleich zu anderen Materialien sehr geringe Druck- und Temperatur-Ausdehnungskoeffizienten, welche eine sehr gute Linearität der effektiven Kolbenquerschnittsfläche und eine hohe Genauigkeit mit sich bringen.

  Kolben und Zylinder sind in einem massiven Gehäuse aus Edelstahl sehr gut geschützt gegen Berührung, Stöße oder Verschmutzung von außen. Gleichzeitig ist eine Überdrucksicherung integriert, die das vertikale Herausdrücken des Kolbens und damit eine Beschädigung des Kolben-/Zylinder-Systems im Falle der Entfernung von Massenscheiben unter Druck verhindert.

  Die Scheibengewichte werden auf eine Glocke gestapelt, die auf den Kolbenschaft aufgelegt wird. Die Konstruktion der Glocke sorgt für einen sehr tiefen Schwerpunkt der aufgelegten Gewichte, wodurch die Querkräfte auf das Kolben-/Zylinder-System und die Reibung minimiert werden. Für kleinere Startdrücke können die Scheibengewichte auch direkt auf den Kolbenschaft gestapelt werden, ohne Verwendung der Glocke.

  Die Gesamtkonstruktion der Kolben-/Zylinder-Einheit und die präzise Fertigung von Kolben und Zylinder sorgen für ausgezeichnete Laufeigenschaften mit einer hohen freien Drehdauer und geringen Sinkraten. Damit ist eine sehr hohe Langzeitstabilität gewährleistet. Der empfohlene Rekalibrierungszyklus beträgt daher fünf Jahre, abhängig von den Nutzungsbedingungen.

  LR-Cal LDW-HK Kolbenzylindersystem
  mit Scheibengewichten
  ohne Glocke, direkt auf Kolben aufgelegt
  für kleinere Startdrücke





  LR-Cal LDW-HK Kolbenzylindersystem
  mit Scheibengewichten
  mit Glocke als Träger für die Scheibengewichte
  für höhere Startdrücke







• Spezifikation

  LR-Cal LDW-HK Spezifikation

  Technische Daten:
  Messbereiche "bar" 1)	[bar]	1...120	2,5...300	5...700	10...1.200
  Erforderliche Massen	[kg]	41	50	58	50
  Kleinster Step 2) Standardmassensatz	[bar]	1	2,5	5	10
  Nominale Kolbenquerschnittsfläche	[in²]	1/16	1/40	1/80	1/160
  Messbereiche "psi" 1)	[psi]	10...1.600	25...4.000	50...10.000	100...16.000
  Erforderliche Massen	[kg]	38	47	58	47
  Kleinster Step 2) Standardmassensatz	[psi]	10	25	50	100
  Nominale Kolbenquerschnittsfläche	[in²]	1/16	1/40	1/80	1/160
  Genauigkeiten
  Standard 3)	[% v.M.]	0,05
  Option 3)	[% v.M.]	0,025
  Druckübertragungsmedium	Hydraulikflüssigkeit VG22 auf Mineralölbasis (0,5 l im Lieferumfang enthalten)
  Werkstoffe
  Kolben	Wolframcarbid
  Zylinder	Wolframcarbid
  Massensatz	Edelstahl, nicht magnetisch
  Gewicht
  Kolben-/Zylinder-System	[kg]	2,4
  "bar"-Massensatz inkl. Glocke	[kg]	41,5	50,5	58,5	50,5
  "psi"-Massensatz inkl. Glocke	[kg]	47,5	47,5	58,5	47,5
  Optionaler Tragekoffer für Massensatz (2 Stück erf.)	[kg]	5,8
  Abmessungen
  Optionaler Tragekoffer für Massensatz (2 Stück erf.)	[mm]	B 400 x T 310 x H 310

  1) Theoretischer Startwert; entspricht dem durch den Kolben bzw. Kolben- und Ausgleichsgewicht (aufgrund seines Eigengewichts) erzeugten Druckwert.
  2) Der kleinste Druckänderungswert, der aufgrund des Standardmassensatzes erreicht wird. Zur Reduzierung ist optional ein Feinmassensatz erhältlich.
  3) Die Genauigkeit wird ab 10% des Messbereiches auf den Messwert bezogen. Im unteren Bereich gilt ein Festfehler, bezogen auf 10% des Bereiches.
  Messunsicherheiten bei Referenzbedingungen (Umgebungstemperatur 20°C, Luftdruck 1.013 mbar, relative Luftfeuchte 40%). Es müssen ggf. Korrekturen angebracht werden.

  LR-Cal LDW-HK Grundgerät

  Beschreibung:	Einheit:	Angaben:
  Anschlüsse für Kolben-/Zylinder-System:		Außengewinde G 3/4 B
  Prüflingsanschluss:		Innengewinde G 1/2 freilaufend, inkl. Adaptersatz auf Innengewinde G 3/4 und G 3/8
  Mediumberührte Teile:		Austenitischer Edelstahl, hochfestes Aluminium, Nitrilkautschuk
  Druckübertragungsmedium:		Hydraulikflüssigkeit VG22 auf Mineralölbasis (0,5 l im Lieferumfang enthalten)
  Vorratsbehältervolumen:	[cm³]	170
  Gewicht Grundgerät:	[kg]	13,5
  Gewicht optionaler Aufbewahrungskoffer für Grundgerät:	[kg]	8,5
  Zulässige Umgebungstemperatur:	[°C]	18...28
  Abmessungen Grundgerät	[mm]	B 401 x T 397 x H 155

  LR-Cal LDW-HK Zulassungen + Zertifikate

  • CE-Konformität: Druckgeräterichtlinie 97/23/EG (Modul A)
  • Kalibrierzertifikat: Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204. Optional DAkkS-Zertifikat, rückführbar und akkreditiert nach ISO 17025.

• Messbereiche + Massentabellen

  LR-Cal LDW-HK Messbereiche + Massentabellen

  Die folgenden Tabellen zeigen für die jeweiligen Messbereiche die Anzahl der Massenstücke innerhalb eines Massensatzes mit ihren resultierenden Nenndrücken.
  Sollten Sie das Gerät nicht unter Referenzbedingungen einsetzen (Umgebungstemperatur 20°C, Luftdruck 1.013 mbar, relative Luftfeuchte 40%) müssen entsprechende Korrekturberechnungen angebracht werden.

  Die Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch auf ihren speziellen Einsatzort abgestimmt werden.

  Druckeinheit "bar":
  Messbereich [bar]	1...120 Anzahl x Nenndruck je Stück [bar]	2,5...300 Anzahl x Nenndruck je Stück [bar]	5...700 Anzahl x Nenndruck je Stück [bar]	10...1.200 Anzahl x Nenndruck je Stück [bar]
  Kolben und Ausgleichsgewichte	1 x 1	1 x 2,5	1 x 5	1 x 10
  Kolben, Glocke und Ausgleichsgewichte	1 x 20	1 x 50	1 x 100	1 x 200
  Massen (auf Glocke stapelbar)	3 x 20	3 x 50	4 x 100	3 x 200
  Massen (auf Kolben stapelbar)	1 x 20 1 x 10 2 x 4 1 x 2 1 x 1	1 x 50 1 x 25 2 x 10 1 x 5 1 x 2,5	1 x 100 1 x 50 2 x 20 1 x 10 1 x 5	1 x 200 1 x 100 2 x 40 1 x 20 1 x 10



  Druckeinheit "psi":
  Messbereich [psi]	10...1.600 Anzahl x Nenndruck je Stück [psi]	25...4.000 Anzahl x Nenndruck je Stück [psi]	50...10.000 Anzahl x Nenndruck je Stück [psi]	100...16.000 Anzahl x Nenndruck je Stück [psi]
  Kolben und Ausgleichsgewichte	1 x 10	1 x 25	1 x 50	1 x 100
  Kolben, Glocke und Ausgleichsgewichte	1 x 190	1 x 475	1 x 950	1 x 1.900
  Massen (auf Glocke stapelbar)	5 x 200	5 x 500	7 x 1.000	5 x 2.000
  Massen (auf Kolben stapelbar)	1 x 200 1 x 100 2 x 40 1 x 20 1 x 10	1 x 500 1 x 250 2 x 100 1 x 50 1 x 25	1 x 1.000 1 x 500 2 x 200 1 x 100 1 x 50	1 x 2.000 1 x 1.000 2 x 400 1 x 200 1 x 100

• Lieferumfang

  LR-Cal LDW-HK Lieferumfang

  • Grundgerät LR-Cal LDW-HK
  • Zweibereichspumpe zum Füllen, Druckaufbau und Druckfeineinstellung
  • Kolbenaufnahme mit Außengewinde G 3/4"
  • Prüflingsanschluss mit G 1/2" Innengewinde, freilaufende Überwurfmutter
  • Adaptersatz für Prüflingsanschluss G 1/2 B außen auf G 1/4 innen und G 3/8 innen
  • Kolbenzylindersystem, mit Glocke
  • Flasche 0,5 Liter mit Betriebsflüssigkeit (Spezialöl VG22)
  • Massensatz, gefertigt auf Normalfallbeschleunigung 9,80665 m/s²
  • Werkszeug- und Wartungssatz
  • Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204
  • Bedienungsanleitung DE+EN

• Optionen + Zubehör + Ersatzteile

•

  Genauigkeit
  0,025% vom Messwert

  Artikel-Nr.: ...-G025

  Option:
  Erhöhte Genauigkeit
  ±0,025% vom Messwert

•

  Kalibrierung auf spezielle
  lokale Fallbeschleunigung

  Art.Nr.: LDW-HK-GRAV

  Option:
  Massensatz gefertigt auf spezielle lokale Fallbeschleunigung am Einsatzort des Gerätes
  (abweichend vom Standard = 9,80665 m/s²)

•

  DAkkS-
  Kalibrierschein

  Artikel-Nr.: LDW-HK-UKAS

  Option:
  DAkkS-Kalibrierschein
  rückführbar und akkreditiert
  nach ISO 17025

•

  Koffer für Gerät
  und Massensatz

  Artikel-Nr.: LDW-HK-KOFFER-SET

  Zubehör:
  Koffer-Set
  1 Koffer für Grundgerät
  1 Koffer für Massensatz

•

  Koffer
  für Grundgerät

  Artikel-Nr.: LDW-HK-KOFFER-BM

  Zubehör:
  1 Koffer für Grundgerät

•

  Koffer
  für Massensatz

  Artikel-Nr.: LDW-HK-KOFFER-MS

  Zubehör:
  1 Koffer für Massensatz

•

  Feinmassensatz
  Klasse F1

  Artikel-Nr.: LDW-FMS-F1

  Zubehör:
  Feinmassensatz Klasse F1
  1 mg bis 50 g

•

  Feinmassensatz
  Klasse M1

  Artikel-Nr.: LDW-FMS-M1

  Zubehör:
  Feinmassensatz Klasse M1
  1 mg bis 50 g

•

  Adaptersatz
  BSP (Rohrgewinde)

  Artikel-Nr.: LDW-ADAPTER-BSP

  Ersatzteil:
  Adaptersatz für Prüflingsaufnahme
  BSP-Gewinde (Rohrgewinde)

  auf G1/8 + G1/4 + G3/8 + G1/2

  (1 x im Gerätelieferumfang enthalten)

•

  Adaptersatz
  NPT-Gewinde

  Artikel-Nr.: LDW-ADAPTER-NPT

  Zubehör:
  Adaptersatz für Prüflingsaufnahme
  NPT-Gewinde

  auf 1/8" + 1/4" + 3/8" + 1/2" NPT

•

  Adaptersatz
  metrische Gewinde

  Artikel-Nr.: LDW-ADAPTER-M

  Zubehör:
  Adaptersatz für Prüflingsaufnahme
  metrische Gewinde

  auf M12x1,5 und M20x1,5

•

  Adapter G 3/4i x G 1/2i
  freilaufend

  Artikel-Nr.: LDW-PAS-G12

  Ersatzteil:
  Prüflingsanschlussstück
  G 3/4 innen auf G 1/2 innen
  (freilaufend)

  (1 x im Gerätelieferumfang enthalten)

•

  Winkelanschlussstück
  90° Winkel

  Artikel-Nr.: CPB5000-WA90

  Zubehör:
  Winkelanschlussstück 90°
  z.B. zum Anschließen von Manometern mit rückseitigem Druckanschluss an den Prüfanschluss des Gerätes

•

  Trennvorlage
  max. 700 bar

  Artikel-Nr.: LDW-TV-0700

  Zubehör:
  Trennvorlage, max. 700 bar

  Zur Trennung zweier flüssiger Medien, mit Membrane

•

  Trennvorlage
  max. 1.200 bar

  Artikel-Nr.: LDW-TV-1200

  Zubehör:
  Trennvorlage, max. 1.200 bar

  Zur Trennung zweier flüssiger Medien, mit Membrane

•

  Betriebsflüssigkeit
  1 Liter

  Artikel-Nr.: CPB5000-FLUID

  Zubehör:
  Betriebsflüssigkeit - spezielles
  Hydrauliköl auf Mineralölbasis
  Geeignet bis max. 4.000 bar
  Flasche mit 1 l Inhalt

•

  Dichtungssatz für Kolben
  und Druckanschluss

  Artikel-Nr.: LDW-HK-R-SET

  Zubehör:
  Dichtungssatz für Kolbenaufnahme und Prüflingsanschluss

LR-Cal LDW-P Druckwaage / Kolbenmanometer
pneumatisch, bis 120 bar
Genauigkeit bis ±0,008% vom Messwert

Schema: LR-Cal LDW-P Kolbenzylinder mit Massenscheiben

Schema: LR-Cal LDW-P Kolbenzylinder mit Massenscheiben

• Beschreibung

  LR-Cal LDW-P Beschreibung

  Bewährtes Primärnormal
  Kolbenmanometer sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit einer ausgezeichneten Langzeitstabilität von 5 Jahren (Empfehlung gemäß des Deutschen Kalibrierdienstes (DAkkS). Druckwaagen / Kolbenmanometer finden seit Jahren ihren Einsatz in Werks- und Kalibrierlaboratorien der Industrie, nationaler Institute und Forschungsanstalten.

  Autarke Arbeitsweise
  Aufgrund der integrierten Druckerzeugung (bei Messbereichen bis 7 bar) sowie dem rein mechanischen Messprinzip, ist das LR-Cal LDW-P Kolbenmanometer auch ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.

  Grundprinzip
  Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück der LR-Cal LDW-P Druckwaage bildet dementsprechend ein sehr präzise gefertigtes Kolben-/Zylinder-System, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.

  Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Scheibengewichte erreicht. Diese Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch optional auf ihren speziellen Einsatzort abgestimmt und auch DAkkS kalibriert werden.

  Einfache Funktionsweise
  Im stabilen Grundgerät lassen sich in der Ausführung bis 7 bar mit der integrierten Vordruckpumpe selbst große Prüfvolumen einfach füllen und komprimieren. Zum weiteren Druckaufbau ist eine sehr präzise regulierbare Spindelpumpe mit innenlaufender Spindel eingebaut. Bereiche über 7 bar (bis 120 bar) verfügen über einen Anschluss für eine externe Druckversorgung (z.B. Stickstoffflasche mit Druckminderer).

  Sobald sich das Messsystem im Schwebezustand befindet, herrscht ein Kräftegleichgewicht zwischen Druck und Massenauflagen. Aufgrund der hervorragenden Verarbeitung des Systems steht dieser Druck stabil über mehrere Minuten, so dass problemlos die Druckwerte zur Vergleichsmessung oder auch umfangreichere Justagearbeiten am Prüfling vorgenommen werden können.

  Zwei Grundgeräte-Ausführungen
  Der LR-Cal LDW-P Druckprüfstand mit gewichtsbelastetem Kolben wird in Abhängigkeit vom Messbereich in einer der beiden folgenden Varianten geliefert:

  • Grundgerät, für Messbereiche bis 7 bar / 100 psi
    mit integrierter Prüfdruckerzeugung über Vordruckpumpe und Spindelpumpe
  • Grundgerät, für Messbereiche über 7 bar, sowie für Vakuum
    mit Einlass-Dosierventil und Anschluss für eine externe Druck- (oder Unterdruck-) Versorgung
    HINWEIS: Bei Verwendung mit Vakuum-Kolbenzylindersystem MUSS diese zweite Ausführung mit Anschluss für externe Druck-/Unterdruckversorgung verwendet werden.

  Standardmäßig sind die Grundgeräte mit einem Anschluss für das Kolbenzylindersystem mit Außengewinde G 3/4 ausgerüstet. Optional ist eine Schnellspannaufnahme für das Kolbenzylindersystem erhältlich (für Vakuum-Bereich zwingend erforderlich). Diese ermöglicht einen schnellen und sicheren Wechsel des Kolbenzylindersystems ohne Werkzeug.

  Das Anschließen des Prüflings erfolgt ohne Werkzeug an ein Schnellanschlusssystem. Durch die freilaufende Rändelmutter können die Prüflinge beliebig ausgerichtet werden. Standardmäßig ist ein Gewindeeinsatz mit Innengewinde G 1/2 enthalten. Weitere Gewindeeinsätze sind optional verfügbar, mit denen alle gängigen Druckmessgeräte angeschlossen werden können.

  Besonderheiten:

  • Gesamtmessunsicherheit bis ±0,008% vom Messwert
  • Serienmäßig mit rückführbarem Werkskalibrierschein (Option: DAkkS-Kalibrierschein)
  • Sehr hohe Langzeitstabilität, empfohlene Rekalibrierung nur alle 5 Jahre
  • Massenscheiben aus Edelstahl, Anpassung an lokale Fallbeschleunigung des Einsatzortes ohne Mehrpreis
  • Kompakte Abmessungen

  Anwendungen:

  • Primärnormal für die Messgröße Druck, bis max. 120 bar (1.600 psi), pneumatisch
  • Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten aller Art
  • Autarkes Komplettsystem, auch für vor-Ort-Einsatz geeignet.

• Kolbenzylindersystem

  LR-Cal LDW-P Kolbenzylindersystem

  Die Kolben und Zylinder sind aus Wolframcarbid gefertigt. Wolframcarbid hat im Vergleich zu anderen Materialien sehr geringe Druck- und Temperaturausdehnungskoeffizienten, was eine sehr gute Linearität der effektiven Kolben-Querschnittsfläche und eine hohe Genauigkeit mit sich bringt.

  Kolben und Zylinder sind in einem massiven Gehäuse aus Edelstahl sehr gut geschützt gegen Berührung, Stöße oder Verschmutzung von außen. Gleichzeitig ist eine Überdrucksicherung integriert, die das vertikale Herausdrücken des Kolbens und damit eine Beschädigung des Kolbenzylindersystems im Falle der Entfernung von Scheibengewichten unter Druck verhindert.

  Die Scheibengewichte werden auf eine Glocke gestapelt, die auf den Schaft des Kolbens aufgelegt wird. Die Konstruktion der Glocke sorgt für einen sehr tiefen Schwerpunkt der aufgelegten Gewichte, wodurch die Querkräfte auf das Kolbenzylindersystem und die Reibung minimiert werden. Für kleinere Startdrücke kann an Stelle der Glocke auch ein leichterer Aluminiumteller verwendet werden.

  Die Gesamtkonstruktion der Kolbenzylindereinheit und die präzise Fertigung von Kolben und Zylinder sorgen für äußerst geringe Reibungskräfte, welche in ausgezeichneten Laufeigenschaften mit einer hohen freien Drehdauer und geringen Sinkraten resultieren. Damit ist eine sehr hohe Langzeitstabilität gewährleistet. Der empfohlene Rekalibrierungszyklus beträgt daher fünf Jahre abhängig von den Nutzungsbedingungen.

  Der Anschluss des Kolbenzylindersystems ist standardmäßig ein M30 x 2 Außengewinde. Optional ist ein Schnellverschluss zum einfachen Kolben- (= Messbereichs-) Wechsel ohne Werkzeug erhältlich.


• Spezifikation

  LR-Cal LDW-P Spezifikation

  Beschreibung:	Angaben:
  Ausführung
  für Bereiche bis 7 bar	integrierte Druckerzeugung (Vordruckpumpe, Spindelpumpe)
  für Bereiche ab 25 bar, und Vakuum	Anschluss für externe Druckversorgung
  Anschlüsse / Medien
  Anschluss Kolbenzylindersystem	M30 x 2 Außengewinde Optional: Schnellanschluss
  Prüflingsanschluss	Schnellanschluss G 1/2 Innengewinde, freilaufend, wechselbar
  Druckübertragungsmedium	saubere, trockene, nicht korrosive Gase (z.B. Luft, Stickstoff)
  Externer Druckanschluss	6 mm SWAGELOK (R) Rohrverschraubung, max. 100% des eingesetzten Messbereiches (nur bei Ausführung für externe Druckversorgung)
  Werkstoffe
  Kolben	Bereiche 0,015...1 bar bis 0,1...7 bar + 0,2...15 psi bis 1...100 psi: Chromstahl Bereiche 0,2...25 bar + 3...400 psi: Wolframcarbit Bereiche 1...70 bar bis 1...120 bar + 15...1.000 psi und 10...1.600 psi: Chromstahl
  Zylinder	Bereiche 0,015...1 bar bis 0,1...7 bar + 0,2...15 psi bis 1...100 psi: Hochlegierter wärmebehandelter Edelstahl Bereiche 0,2...25 bar + 3...400 psi: Wolframcarbit Bereiche 1...70 bar bis 1...120 bar + 15...1.000 psi und 10...1.600 psi: Bronze
  Massensatz	Edelstahl, nicht magnetisch
  Verrohrung im Gerät	Ausf. mit integr. Druckversorgung: Polyurethanschlauch 4 x 0,75 mm Ausf. für ext. Druckversorgung: Edelstahl 1.4571, 3 x 1 mm
  Einsatzbedingungen
  Betriebstemperatur	°C	18...28
  Gewicht
  Grundgerät	kg	18,0 (19,0 mit optionalem Schnellverschluss)
  Abmessungen
  Grundgerät	mm	B 401 x T 375 x H 265
  Tragekoffer Massensatz	mm	B 400 x T 310 x H 310 je Koffer
  Zertifikat
  Kalibrierung	Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204. Optional DAkkS-Zertifikat, rückführbar und akkreditiert nach ISO 17025
  CE-Konformität	Keine Bescheinigung erforderlich

• Messbereiche

  LR-Cal LDW-P Messbereiche

  Beschreibung:	Angaben:
  Messbereich 1)	bar	0,015 ... 1	0,015 ... 2	0,1 ... 7	0,2 ... 25	1 ... 70	1 ... 120
  Erforderliche Massen	kg	3,3	6,54	22,5	21,0	29,0	49,5
  Kleinster Step 2)	bar	0,005	0,005	0,05	0,3	0,5	0,5
  Kleinster Step 3) mit optionalem Feinmassensatz Nr. LDW-P-FMS	bar	-	-	0,005	0,01	0,02	0,02
  Nominale Kolbenquerschnittsfläche	in²	1/2	1/2	1/2	1/8	1/16	1/16
  Messbereich 1)	psi	0,2 ... 15	0,2 ... 30	1 ... 100	3 ... 400	15 ... 1.000	10 ... 1.600
  Erforderliche Massen	kg	3,3	6,54	22,6	22,4	26,9	45,5
  Kleinster Step 2)	psi	0,05	0,005	0,5	5	5	5
  Kleinster Step 3) mit optionalem Feinmassensatz Nr. LDW-P-FMS	psi	-	-	0,05	0,1	0,2	0,2
  Nominale Kolbenquerschnittsfläche	in²	1/2	1/2	1/2	1/8	1/16	1/16
  Genauigkeit 4)	±0,015% vom Messwert; optional ±0,008% vom Messwert

  Vakkumbereiche -1...-0,015 bar und -15...-0,2 PSI werden mit einem Vakuum-Adapter realisiert. Diese Vakuumbereiche sind nur mit der Basement-Version mit Anschluss für externe Druck-/Vakuum-Quelle möglich, sowie mit einer geeigneten Vakuumpumpe.

  ---

  1) Theoretischer Startwert. Entspricht dem durch den Kolben bzw. Kolben- und Ausgleichsgewicht (aufgrund seines Eigengewichts) erzeugten Druckwert. Zur Optimierung der Laufeigenschaften sollten weitere Massen aufgelegt werden.

  2) Der kleinste Druckänderungswert, der aufgrund des Standardmassensatzes erreicht wird.

  3) Der kleinste Druckänderungswert, der aufgrund des optionalen Feinmassensatzes, Artikel-Nr. LDW-P-FMS, erreicht wird. Zur weiteren Reduzierung ist als Zubehör ein Feinmassensatz der Klasse M1 (Art.Nr. LDW-FMS-M1) oder F1 (Art.Nr. LDW-FMS-F1) erhältlich.

  4) Die Genauigkeit wird ab 10% des Messbereichs auf den Messwert bezogen, um die tatsächliche Fläche der Kolbeneinheit auszugleichen. Standardgenauigkeit ohne Korrekturen für die tatsächliche Fläche bis zu 0,02% (0,03% vom Messwert bei unter 10% des Messbereichs). Beim Messbereich 0,015 bis 1 bar ist die Genauigkeit 0,04% des Messwerts unter 10% des Messbereichs.

• Lieferumfang

  LR-Cal LDW-P Lieferumfang

  • Grundgerät LR-Cal LDW-P
  • Vordruckpumpe (nur bei Messbereichen bis 7 bar / 100 psi
  • Anschluss für externe Druckversorgung (nur bei Vakuum und ab 25 bar)
  • Nur Vakuum-Bereich: Vakuum-Adapter
  • Spindelpumpe (Druckaufbau und Druckfeineinstellung)
  • Kolbenaufnahme mit Außengewinde M30 x 2
  • Schnellanschluss für Prüfling, mit Gewindeeinsatz G 1/2 Innengewinde, wechselbar
  • Kolbenzylindersystem
  • Standardmassensatz im Tragekoffer, gefertigt auf Normalfallbeschleunigung 9,80665 m/s²
  • Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204
  • Bedienungsanleitung DE+EN

• Optionen + Zubehör + Ersatzteile

• Produkt-VIDEO

•

  Genauigkeit
  0,008% vom Messwert

  Artikel-Nr.: ...-G08

  Option:
  Erhöhte Genauigkeit
  ±0,008% vom Messwert

•

  Kalibrierung auf spezielle
  lokale Fallbeschleunigung

  Art.Nr.: ---

  Option (ohne Mehrpreis):
  Massensatz gefertigt auf spezielle lokale Fallbeschleunigung am Einsatzort des Gerätes
  (abweichend vom Standard = 9,80665 m/s²)

•

  Kolbenzylindersystem mit
  Schnellspannanschluss

  Art.Nr.: LDW-P-CT + LDW-PKZ-CT

  Option:
  Kolbenzylindersystem mit Schnellspannanschluss statt M30x2,
  hierdurch Wechsel des Kolbenzylindersystems ohne Werkzeug möglich.

•

  DAkkS-
  Kalibrierschein

  Artikel-Nr.: LDW-P-DKD

  Option:
  DAkkS-Kalibrierschein
  rückführbar und akkreditiert
  nach ISO 17025

•

  feinerer Massensatz
  (zusätzlich)

  Artikel-Nr.: LDW-P-FMS

  Zubehör:
  zusätzlicher feinerer Massensatz
  zur Erhöhung der "Auflösung"

  In Ergänzung zum Standardmassensatz

•

  Feinmassensatz
  Klasse F1

  Artikel-Nr.: LDW-FMS-F1

  Zubehör:
  Feinmassensatz Klasse F1
  1 mg bis 50 g

•

  Feinmassensatz
  Klasse M1

  Artikel-Nr.: LDW-FMS-M1

  Zubehör:
  Feinmassensatz Klasse M1
  1 mg bis 50 g

•

  Adaptersatz
  BSP (Rohrgewinde)

  Artikel-Nr.: LDW-ADAPTER-BSP

  Ersatzteil:
  Adaptersatz für Prüflingsaufnahme
  BSP-Gewinde (Rohrgewinde)

  auf G1/8 + G1/4 + G3/8 + G1/2

  (1 x im Gerätelieferumfang enthalten)

•

  Adaptersatz
  NPT-Gewinde

  Artikel-Nr.: LDW-ADAPTER-NPT

  Zubehör:
  Adaptersatz für Prüflingsaufnahme
  NPT-Gewinde

  auf 1/8" + 1/4" + 3/8" + 1/2" NPT

•

  Winkelanschlussstück
  90° Winkel

  Artikel-Nr.: CPB5000-WA90

  Zubehör:
  Winkelanschlussstück 90°
  z.B. zum Anschließen von Manometern mit rückseitigem Druckanschluss an den Prüfanschluss des Gerätes

•

  Trennvorlage
  Öl/Wasser auf Luft

  Artikel-Nr.: CPB5000-TV-1000

  Zubehör:
  Trennvorlage Öl/Wasser auf Luft, max. 1.000 bar.
  Somit können mit Öl oder Wasser beaufschlagte Prüflinge mit der pneumatischen Druckwaage geprüft/kalibriert werden.

•

  Dichtungssatz für Kolben
  und Druckanschluss

  Artikel-Nr.: CPB5000-R-SET

  Zubehör:
  Dichtungssatz für Kolbenaufnahme und Prüflingsanschluss

LR-Cal LDW-P Produkt-VIDEO
