LR-Cal LPP 40 pneumatische Kalibrier-Handtestpumpe -0,95...+40 bar

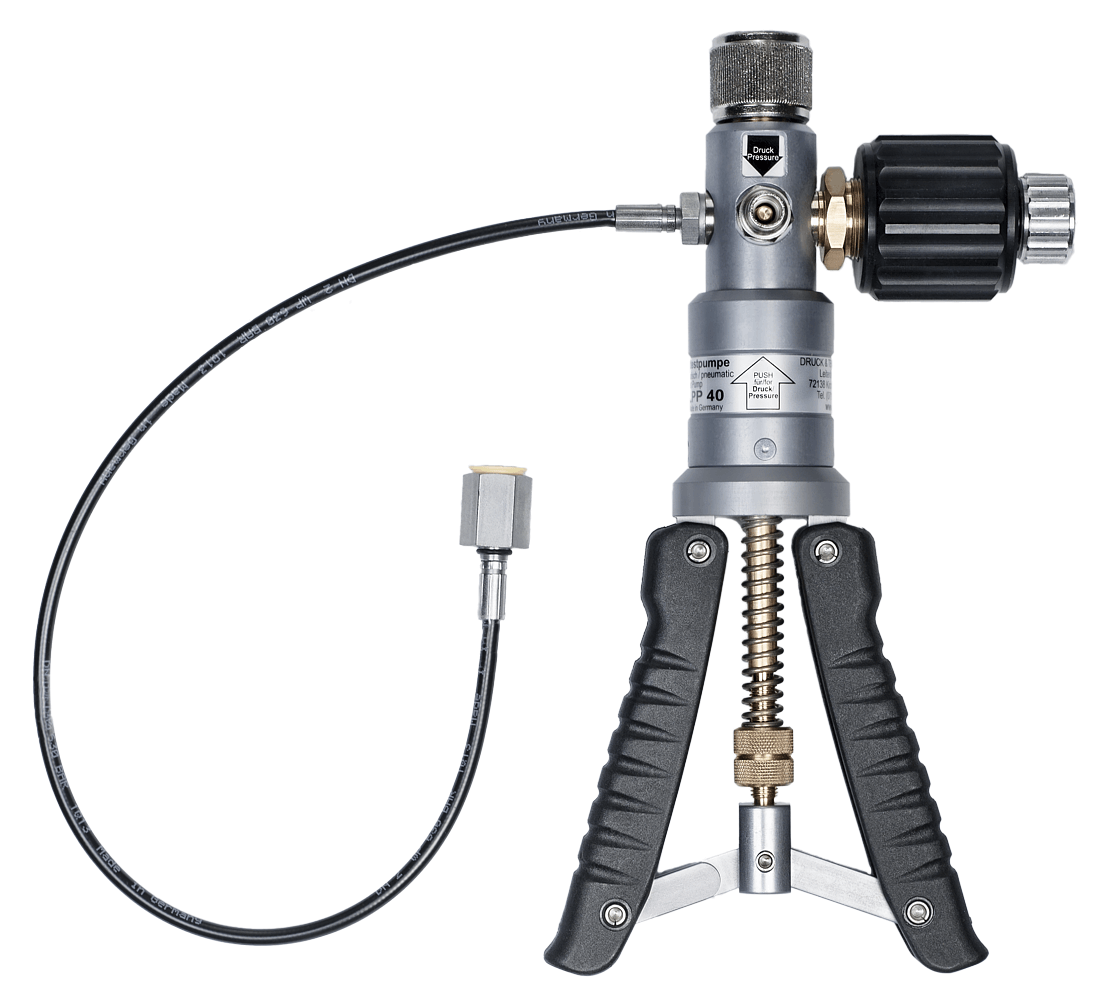

LR-Cal LPP 40 Kalibrier-Handtestpumpe bis 40 bar

Portabel
Pneumatisch (mit Umgebungsluft)
Prüfdruckerzeugung bis 40 bar (580 psi), umschaltbar auf
Vakuumerzeugung bis -0,95 bar (-28 inHg)
Einfache Erzeugung, präzise Druckfeineinstellung

LR-Cal LPP 40 mit Druckkalibrator
LR-Cal LHM

LR-Cal LPP 40 in Aktion

LR-Cal LPP 40 mit Referenzgerät im optionalen Koffer

Anwendung + Beschreibung

LR-Cal LPP 40 Anwendung + Beschreibung

Die Kalibrier-Handtestpumpe LR-Cal LPP 40 (auch: Druckprüfpumpe, Kalibrierpumpe, Handpumpe) ist eine pneumatische Prüfdruckquelle für Überdruck bis 40 bar und Vakuum (negativer Überdruck) bis -0,95 bar. Sie dient zur Überprüfung, Justage und Kalibrierung von elektronischen und mechanischen Druckmessgeräten (Druckmessumformer, Transmitter, Manometer, Druckschalter) durch Vergleichsmessung. Betriebsmedium ist Umgebungsluft. Die Prüfungen können mobil vor Ort an der Messstelle oder stationär im Labor oder in der Werkstatt erfolgen.

Ablauf einer Vergleichsmessung

Das Referenzdruckmessgerät wird direkt oben an der Pumpe montiert (handfest, ohne Werkzeug und ohne zusätzliche Dichtungen). Als Referenz eignen sich LR-Cal Druckkalibratoren (und Digitalmanometer) oder analoge Referenzmanometer (siehe Zubehör: LPP-MANO).
Der Prüfling wird am offenen Ende des serienmäßigen Druckschlauchs (Länge 0,5 m, G 1/4" Innengewinde) befestigt, handfest und ohne Werkzeug. Für andere Gewinde gibt es Adaptersätze (BSP, NPT, metrisch) als Zubehör. Es entsteht ein geschlossener Kalibrierkreislauf mit niedrigem Volumen.
Beim Betätigen der Pumpe wirkt derselbe Druck auf Referenz und Prüfling. Den Vordruck erzeugt der Handhebel, den Hochdruck der Volumenvariator. Über die Umschaltung erzeugt die LR-Cal LPP 40 auch Vakuum.
Den gewünschten Prüfdruck stellt der Anwender mit dem Feinregulierventil (Volumenvariator) ein. Es verändert das Volumen des Kalibrierkreislaufs nur geringfügig, sodass sich der Druck fein justieren lässt. Das Zubehör Volumentool (LPP-VOLUMEN-TOOL) erleichtert Hochdruckerzeugung und Feineinstellung zusätzlich.

Die LR-Cal LPP 40 ist kompakt (ca. 220 x 105 x 63 mm) und leicht (ca. 510 g, jeweils ohne Schlauch, siehe Datenblatt). Die genaue Anwendung beschreibt die mitgelieferte Bedienungsanleitung.

Spezifikation

LR-Cal LPP 40 Spezifikation

Merkmal:	Angaben:
Druckerzeugung:	0 bis 40 bar = 0 bis 580 psi, umschaltbar auf
Vakuumerzeugung:	0 bis -0,95 bar = 0 bis -28 inHg
Druckanschlüsse (Standardversion):	Für Referenzdruckmessgerät: G 1/2" innen, mit integriertem Dichtring, oben auf der Pumpe Für Prüfling: G 1/4" innen, mit integriertem Dichtring, seitlich an der Pumpe am Prüflingsanschlussschlauch
Medium:	Umgebungsluft
Vordruckerzeugung:	Handhebel
Hochdruckerzeugung:	Volumenvariator
Prüfdruck-Feineinstellung:	Volumenvariator (sehr feinfühliges Feineinstellungsventil)
Abmessung:	ca. 220 x 105 x 63 mm (ohne Schlauch)
Gewicht:	ca. 510 g (ohne Schlauch)
Artikel-Nr.:	LPP-40

Sonderausführung mit Referenzgeräteanschluss G 1/4" innen (statt G 1/2" innen): Artikel-Nr. LPP-40-G14
Sonderausführung mit NPT-Gewinden (statt BSP Rohrgewinden): Artikel-Nr. LPP-40-N14

Lieferumfang

LR-Cal LPP 40 Lieferumfang

Kalibrier-Handtestpumpe LR-Cal LPP 40 mit Referenzgeräteanschluss G 1/2" innen (freilaufend) oben auf der Pumpe und mit Prüflingsanschluss G 1/4" innen (freilaufend) am Prüflingsanschlussschlauch
Prüflingsanschlussschlauch, Länge 0,5 Meter
Bedienungsanleitung DE+EN

Zubehör + Ersatzteile

LR-Cal LPP 40 Zubehör + Ersatzteile

Volumentool zur noch einfacheren Handhabung

Artikel-Nr.: LPP-VOLUMEN-TOOL

Zubehör:
Tool (aus Aluminium) zum Aufstecken auf das Feinregulierventil. Es vergrößert den Durchmesser und macht die Hochdruckerzeugung und Druckfeineinstellung nochmal leichter.

Online kaufen

Transport- und Aufbewahrungskoffer

Artikel-Nr.: LPP-KOFFER

Zubehör:
Stabiler Transport- und Aufbewahrungskoffer mit Formschaumeinlage

Online kaufen

Adaptersatz BSP (Rohrgewinde)

Artikel-Nr.: LPP-ADAPTER-BSP

Zubehör:
Gewindeadaptersatz Rohrgewinde BSP und Satz O-Ring Dichtungen für Prüflingsanschluss

G 1/4 außen x G 1/8 innen
G 1/4 außen x G 3/8 innen
G 1/4 außen x G 1/2 innen
G 1/4 außen x G 1/2 außen

Online kaufen

O-Ringe für
BSP-Adaptersatz

Artikel-Nr.: LPP-O-RING-BSP

Zubehör:
Ersatzteil für Gewindeadaptersatz Art.Nr. LPP-ADAPTER-BSP:
Satz O-Ringe

Online kaufen

Adaptersatz NPT (selbstdichtend)

Artikel-Nr.: LPP-ADAPTER-NPT

Zubehör:
Gewindeadaptersatz NPT-Gewinde und Satz O-Ring Dichtungen für Prüflingsanschluss

G 1/4 außen x 1/8" NPT innen
G 1/4 außen x 1/4" NPT innen
G 1/4 außen x 3/8" NPT innen
G 1/4 außen x 1/2" NPT innen

Online kaufen

Adaptersatz metrisch
(und "Minimess")

Artikel-Nr.: LPP-ADAPTER-M

Zubehör:
Gewindeadaptersatz metrisch, Satz O-Ring Dichtungen und "Minimess® 1620" für Prüflingsanschluss

G 1/4 außen x M 12 x 1,5 innen
G 1/4 außen x M 20 x 1,5 innen
G 1/4 außen x Minimess® 1620 innen

Online kaufen

Referenzmanometer NG 63
Genauigkeit ±1,0% FS

Artikel-Nr.: LPP-MANO-...

Zubehör:
Analoges Referenzmanometer
NG 63, Güteklasse 1,0
LPP-MANO-0002: 0...2 bar/psi
LPP-MANO-0011: 0...11 bar/psi
LPP-MANO-0025: 0...25 bar/psi
LPP-MANO-0040: 0...40 bar/psi
LPP-MANO-0000: -1...0 bar/inHg
LPP-MANO-0039: -1...+39 bar/psi

Online kaufen

Referenzmanometer NG 100
Genauigkeit ±0,6% FS

Artikel-Nr.: LPP-MANO-K06

Zubehör:
Analoges Referenzmanometer
NG 100, Güteklasse 0,6
LPP-MANO-0004-K06: 0...4 bar
LPP-MANO-0025-K06: 0...25 bar
LPP-MANO-0040-K06: 0...40 bar
LPP-MANO-0000-K06: -1...0 bar
LPP-MANO-0039-K06: -1...+39 bar

Online kaufen

Wartungssatz
für LR-Cal LPP 40

Artikel-Nr.: LPP-WARTUNG

Ersatzteil:
Wartungs-Satz mit
Sicherungsring, Dichtscheiben, Senkschrauben, Quadring und O-Ringen

Anleitung DE-EN

Online kaufen

Prüflingsanschlussschlauch
mit G 1/4" Anschluss

Artikel-Nr.: LPP-SCHLAUCH-S

Ersatzteil:
Baugruppe
Prüflingsanschlussschlauch mit Prüflingsanschluss G 1/4" freilaufendem Innengewinde.
Folgende Längen sind verfügbar:
LPP-SCHLAUCH-S-0050: 0,50 m
LPP-SCHLAUCH-S-0075: 0,75 m
LPP-SCHLAUCH-S-0100: 1,00 m
LPP-SCHLAUCH-S-0150: 1,50 m
LPP-SCHLAUCH-S-0200: 2,00 m
LPP-SCHLAUCH-S-0250: 2,50 m
LPP-SCHLAUCH-S-0300: 3,00 m
LPP-SCHLAUCH-S-0500: 5,00 m

Online kaufen

Referenzgeräteanschluss
G 1/2" innen

Artikel-Nr.: LPP30-ASS-G12

Ersatzteil:
Baugruppe Referenzgeräteanschluss mit G 1/2" freilaufendem Innengewinde

Online kaufen

Referenzgeräteanschluss
G 1/4" innen

Artikel-Nr.: LPP30-ASS-G14

Ersatzteil:
Baugruppe Referenzgeräteanschluss mit G 1/4" freilaufendem Innengewinde

Online kaufen

Feinregulier- und
Ablassventil

Artikel-Nr.: LPP-VENTIL

Ersatzteil:
Baugruppe
Feinregulier- und Ablassventil

Online kaufen

LR-Cal LPP 40 direkt online in unserem Internet-Shop auf Rechnung kaufen:

LR-Cal LPP 40 im Online-Shop Leitenberger24.de kaufen...

Firmen, Institute, Hochschulen, Forschungseinrichtungen und Gewerbetreibende aus der Bundesrepublik Deutschland können diesen Artikel sofort und unkompliziert (Bonität vorausgesetzt) in unserem Online-Shop Leitenberger24.de auf Rechnung kaufen.
