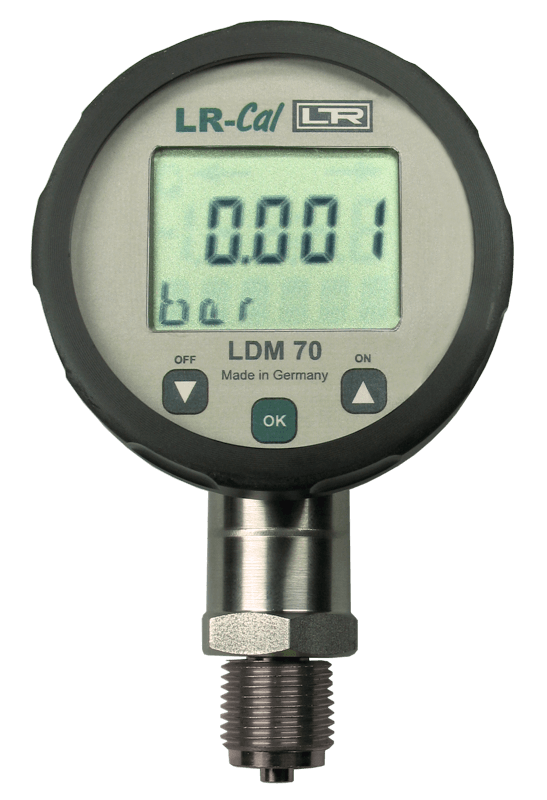

LR-Cal LDM 70-K50 Digitalmanometer

Digitalmanometer
Genauigkeit ±0,25% BFSL
0...400 mbar bis 0...600 bar
Anzeige drehbar
Batteriebetrieb (2 x 1/2-AA)

LR-Cal LDM 70-K50 im Koffer
(mit LR-Cal LPP 40 Kalibrier-Handtestpumpe)

Beschreibung

LR-Cal LDM 70-K50 Beschreibung

Die Anzeige erfolgt über eine gut sichtbare 4½-stellige LCD-Anzeige. Die Frontabdeckung mit der Anzeige ist drehbar, dadurch ist auch bei ungewöhnlichen Anschlussbedingungen eine gute Ablesbarkeit gewährleistet. Die Bedienung erfolgt menügesteuert über drei Folientasten. Neben der Anzeige von Informationen zum Messbereich können verschiedene Druckeinheiten und die Anzahl der Nachkommastellen eingestellt werden, sowie Min- und Max-Werte. Nullpunkt und Spanne sind nachkalibrierbar, das Gerät kann jederzeit wieder auf die Werkseinstellungen zurückgesetzt werden.

Das Digital-Feinmessmanometer LR-Cal LDM 70-K50 ist zusammen mit unseren LR-Cal Kalibrier-Handtestpumpen hervorragend für den Vor-Ort-Einsatz geeignet. In Verbindung mit unseren LR-Cal Druckvergleichsprüfpumpen (Spindelpumpen) eignet es sich sehr gut auch für den Betrieb im Labor und in der Werkstatt.

Eigenschaften:

kompakte Bauform (NG 70)
Batteriebetrieb
Genauigkeit ±0,25% BFSL (entspricht ±0,5% FSO nach IEC 60770)
4½-stellige LCD-Anzeige (Ziffernhöhe 11 mm)
6-stellige Zusatzanzeige zur Darstellung der Druckeinheit
Druckeinheit auswählbar: bar/mbar, psi, mWS, inHg, cmHg/mmHg, kPa/MPa
Gute Vibrations- und Schockfestigkeit
Schutzart IP 65
Drehbare Anzeige, dadurch gute Ablesbarkeit in allen Lagen
Druckbereiche von 0...400 mbar bis 0...600 bar, sowie Vakuum und Absolutdruck
integrierter Minimalwert- und Maximalwert-Speicher

Spezifikation

LR-Cal LDM 70-K50 Spezifikation

Gehäusedurchmesser	NG 70
Genauigkeit *)	±0,25% BFSL (entspricht ±0,5% FS nach IEC 60770)
Druckanschluss	G 1/2 B, G 1/4 B, 1/2" NPT oder 1/4" NPT
Messrate	5 Messungen pro Sekunde
Temperaturfehler (Nullpunkt und Spanne)	≤0,2% v.E. / 10 K
Temperaturkompensierter Bereich	-25...+85°C
Temperatureinsatzbereich	Medium: -20...+85°C; Umgebung: -20...+70°C; Lagerung: -30...+80°C
Material Anzeigegehäuse	PA 6.6 Polycarbonat
Material Druckanschluss	Edelstahl 1.4571 / 1.4435
Material Trennmembrane	Keramik Al₂O₃ 96%
Material Dichtungen	Bereiche <=40 bar: FKM/EPDM; Bereiche >40 bar: NBR
Anzeige	LCD, sichtbarer Bereich 40x30 mm, 4 1/2-stellige 7-Segment-Hauptanzeige, Ziffernhöhe 11 mm, Anzeigebereich ±19999; 6-stellige 14-Segment-Zusatzanzeige, Ziffernhöhe 7,5 mm
Elektromagnetische Verträglichkeit	Störaussendung und Störfestigkeit nach EN 61236
Mechanische Festigkeit	Vibration: 5 g RMS (20...2000 Hz); Schock: 100 g / 11 ms
Versorgung	2 x 3,6 V 1/2 AA Lithium-Batterien
Datensicherung	EEPROM (nicht flüchtig)
Schutzart	IP 65
Einbaulage	beliebig (die Geräte sind sinkrecht mit Druckanschluss nach unten kalibriert). Bei Änderung der Einbaulage kann es bei Druckbereichen <=1 bar zu geringfügigen Nullpunktverschiebungen kommen
Gewicht	300 g
A/D-Wandler Auflösung	10 bit
Mechanische Lebensdauer	>100 x 10⁵Lastzyklen
Batterielebensdauer	ca. 5 Jahre im Standby-Modus

*) ±0,25% BFSL (maximale Nichtlinearität nach Best Fit Straight Line Methode) entspricht ±0,5% FS nach IEC 60770 (Grenzpunkteinstellung (Nichtlinearität, Hysterese und Reproduzierbarkeit)).

Druckmessbereiche

LR-Cal LDM 70-K50 Druckmessbereiche

Messbereich [bar]	Druckart	Zulässige Überlast [bar]
0...0,4	relativ	1
0...0,6	relativ oder absolut	2
0...1	relativ oder absolut	2
0...1,6	relativ oder absolut	4
0...2,5	relativ oder absolut	4
0...4	relativ oder absolut	10
0...6	relativ oder absolut	10
0...10	relativ oder absolut	20
0...16	relativ oder absolut	40
0...25	relativ oder absolut	40
0...40	relativ oder absolut	100
0...60	relativ oder absolut	100
0...100	relativ oder absolut	200
0...160	relativ oder absolut	400
0...250	relativ oder absolut	400
0...400	relativ oder absolut	600
0...600	relativ oder absolut	800
-1...0	relativ	2
-1...+0,6	relativ	4
-1...+1,5	relativ	4
-1...+3	relativ	10
-1...+5	relativ	10
-1...+9	relativ	20
-1...+15	relativ	40
-1...+24	relativ	40
-1...+39	relativ	100

Lieferumfang

LR-Cal LDM 70-K50 Lieferumfang

Digitalmanometer (Referenzdruckmessgerät) LR-Cal LDM 70-K50
2 Batterien 3,6 V (1/2-AA), bereits eingebaut
Bedienungsanleitung DE+EN

Optionen + Ersatzteile

LR-Cal LDM 70-K50 Optionen + Ersatzteile

Absolutdruck

Artikel-Nr.: LDM70-MP-ABS

Option (Mehrpreis):
Absolutdruckmessung
(statt Relativdruck)
Nur für entsprechend gekennzeichnete Messbereiche lieferbar.

Online kaufen

Öl- und fettfrei gereinigt

Artikel-Nr.: LDM70-K50-MP-OX1

Option (Mehrpreis):
Öl- und fettfrei gereinigt
jedoch NICHT für Sauerstoff geeignet!

Online kaufen

Für SAUERSTOFF geeignet

Artikel-Nr.: LDM70-K50-MP-OX2

Option (Mehrpreis):
Öl- und fettfrei gereinigt, für Sauerstoff geeignet
Nur für Druckmessbereiche bis einschließlich 0...25 bar lieferbar.

Online kaufen

Werkskalibrierschein

Artikel-Nr.: LDM70-WZERT

Option (Mehrpreis):
Werkskalibrierschein (rückführbar)
Nur mit Neugerät zusammen bestellbar.
11 Prüfpunkte (inkl. Nullpunkt)
(Messbereich 600 bar: 5 Prüfpunkte)

Online kaufen

Ersatz-Batterien

Artikel-Nr.: LDM70-BAT

Ersatzteil:
Batterie 1/2-AA, 3,6 Volt, Lithium
Für ein LR-Cal LDM 70-K50 Gerät werden 2 Stück benötigt.
