LR-Cal LDW-HK Druckwaage / Kolbenmanometer
hydraulisch, bis 1.200 bar
Genauigkeit bis ±0,025% vom Messwert

Hydraulisch, kompaktes Design
Messbereiche von 1...120 bar bis 10...1.200 bar
sowie von 10...1.600 psi bis 100...16.000 psi
Genauigkeit ±0,025% oder ±0,05% vom Messwert

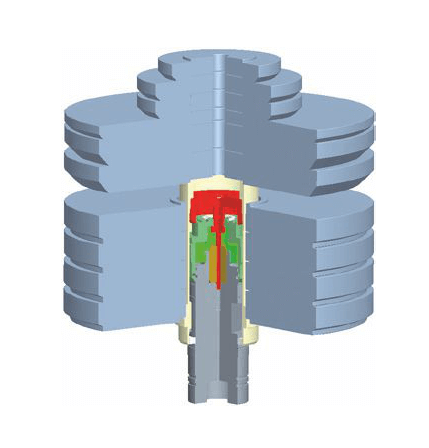

Schema:
LR-Cal LDW-HK
mit Glocke als Massenträger
(höhere Drücke)

LR-Cal LDW-HK
ohne Glocke

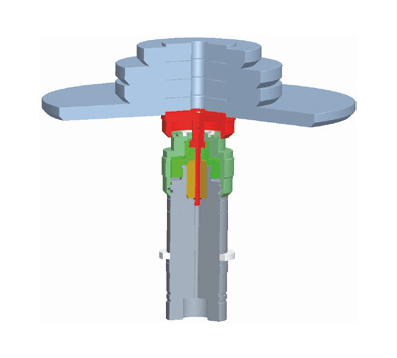

Schema:
LR-Cal LDW-HK
ohne Glocke
(niedrigere Startdrücke)

Beschreibung

LR-Cal LDW-HK Beschreibung

Bewährtes Primärnormal
Kolbenmanometer sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit einer ausgezeichneten Langzeitstabilität von 5 Jahren (Empfehlung gemäß des Deutschen Kalibrierdienstes (DAkkS). Druckwaagen / Kolbenmanometer finden seit Jahren ihren Einsatz in Werks- und Kalibrierlaboratorien der Industrie, nationaler Institute und Forschungsanstalten.

Autarke Arbeitsweise
Aufgrund der integrierten Druckerzeugung sowie dem rein mechanischen Messprinzip, ist das LR-Cal LDW-HK Kolbenmanometer auch ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.

Grundprinzip
Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück der LR-Cal LDW-HK Druckwaage bildet dementsprechend ein sehr präzise gefertigtes Kolben-/Zylinder-System, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.

Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Scheibengewichte erreicht. Diese Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch optional auf ihren speziellen Einsatzort abgestimmt und auch DAkkS-kalibriert werden.

Einfache Funktionsweise

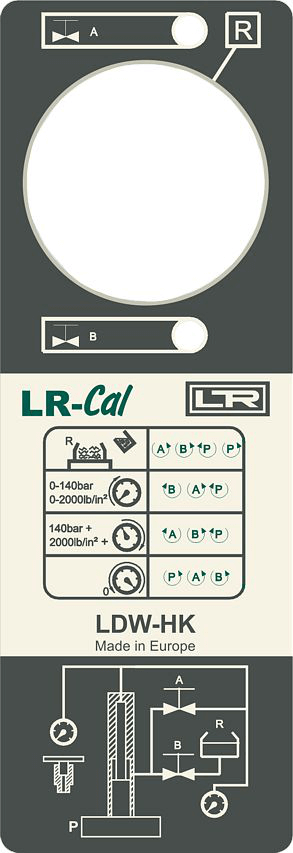

Die integrierte Zweibereichs-Spindelpumpe ermöglicht ein schnelles Füllen des Prüfsystems und einen problemlosen Druckaufbau auf bis zu 1200 bar (16000 psi). Gleichzeitig dient die präzise regulierbare Spindelpumpe auch zur Druckfeineinstellung. Ein Bedienschema zur Druckerzeugung zur Erleichterung einer schnellen und einfachen Bedienung ist auf der Geräteoberseite angebracht.

Sobald sich dann das Messsystem im Schwebezustand befindet, herrscht ein Kräftegleichgewicht zwischen Druck und Massenauflagen. Aufgrund der hervorragenden Verarbeitung des Systems steht dieser Druck stabil über mehrere Minuten, so dass problemlos die Druckwerte zur Vergleichsmessung oder auch umfangreichere Justagearbeiten am Prüfling vorgenommen werden können.

Kompakte Geräteausführung
Der LR-Cal LDW-HK Druckprüfstand mit gewichtsbelastetem Kolben zeichnet sich außerdem durch seine kompakten Abmessungen aus, welche sich auch während des Betriebes durch die nur innerhalb des Pumpenkörpers laufende Drehspindel nicht verändern.
Mit seinen kompakten Abmessungen, dem äußerst robusten ABS-Kunststoffgehäuse und dem damit verbundenen geringen Gewicht ist die LR-Cal LDW-HK Druckwaage im Speziellen auch für Vor-Ort-Einsätze geeignet.

Besonderheiten:

Gesamtmessunsicherheit bis ±0,025% vom Messwert
Serienmäßig mit rückführbarem Werkskalibrierschein (Option: DAkkS-Kalibrierschein)
Sehr hohe Langzeitstabilität, empfohlene Rekalibrierung nur alle 5 Jahre
Massenscheiben aus Edelstahl, optional Anpassung an lokale Fallbeschleunigung des Einsatzortes möglich
Kompakte Abmessungen

Anwendungen:

Primärnormal für die Messgröße Druck, bis max. 1.200 bar (16.000 psi), hydraulisch
Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten aller Art
Autarkes Komplettsystem, auch für Vor-Ort-Einsatz geeignet.

Kolbenzylindersystem

LR-Cal LDW-HK Kolbenzylindersystem

Die Kolben und Zylinder des LR-Cal LDW-HK Kolbenmanometers sind aus Wolframcarbid gefertigt. Diese Materialpaarung besitzt im Vergleich zu anderen Materialien sehr geringe Druck- und Temperatur-Ausdehnungskoeffizienten, welche eine sehr gute Linearität der effektiven Kolbenquerschnittsfläche und eine hohe Genauigkeit mit sich bringen.

Kolben und Zylinder sind in einem massiven Gehäuse aus Edelstahl sehr gut geschützt gegen Berührung, Stöße oder Verschmutzung von außen. Gleichzeitig ist eine Überdrucksicherung integriert, die das vertikale Herausdrücken des Kolbens und damit eine Beschädigung des Kolben-/Zylinder-Systems im Falle der Entfernung von Massenscheiben unter Druck verhindert.

Die Scheibengewichte werden auf eine Glocke gestapelt, die auf den Kolbenschaft aufgelegt wird. Die Konstruktion der Glocke sorgt für einen sehr tiefen Schwerpunkt der aufgelegten Gewichte, wodurch die Querkräfte auf das Kolben-/Zylinder-System und die Reibung minimiert werden. Für kleinere Startdrücke können die Scheibengewichte auch direkt auf den Kolbenschaft gestapelt werden, ohne Verwendung der Glocke.

Die Gesamtkonstruktion der Kolben-/Zylinder-Einheit und die präzise Fertigung von Kolben und Zylinder sorgen für ausgezeichnete Laufeigenschaften mit einer hohen freien Drehdauer und geringen Sinkraten. Damit ist eine sehr hohe Langzeitstabilität gewährleistet. Der empfohlene Rekalibrierungszyklus beträgt daher fünf Jahre, abhängig von den Nutzungsbedingungen.

LR-Cal LDW-HK Kolbenzylindersystem
mit Scheibengewichten
ohne Glocke, direkt auf Kolben aufgelegt
für kleinere Startdrücke

LR-Cal LDW-HK Schema: Massenscheiben direkt aufgelegt (ohne Glocke)

LR-Cal LDW-HK: Massenscheiben direkt aufgelegt (ohne Glocke)

LR-Cal LDW-HK Kolbenzylindersystem
mit Scheibengewichten
mit Glocke als Träger für die Scheibengewichte
für höhere Startdrücke

Schema LR-Cal LDW-HK: Massenscheiben auf Glocke aufgelegt

LR-Cal LDW-HK: Massenscheiben auf Glocke aufgelegt

Spezifikation

LR-Cal LDW-HK Spezifikation

Messbereiche "bar" 1)	[bar]	1...120	2,5...300	5...700	10...1.200
Erforderliche Massen	[kg]	41	50	58	50
Kleinster Step 2) Standardmassensatz	[bar]	1	2,5	5	10
Nominale Kolbenquerschnittsfläche	[in²]	1/16	1/40	1/80	1/160
Messbereiche "psi" 1)	[psi]	10...1.600	25...4.000	50...10.000	100...16.000
Erforderliche Massen	[kg]	38	47	58	47
Kleinster Step 2) Standardmassensatz	[psi]	10	25	50	100
Nominale Kolbenquerschnittsfläche	[in²]	1/16	1/40	1/80	1/160
Genauigkeiten
Standard 3)	[% v.M.]	0,05
Option 3)	[% v.M.]	0,025
Druckübertragungsmedium	Hydraulikflüssigkeit VG22 auf Mineralölbasis (0,5 l im Lieferumfang enthalten)
Werkstoffe
Kolben	Wolframcarbid
Zylinder	Wolframcarbid
Massensatz	Edelstahl, nicht magnetisch
Gewicht
Kolben-/Zylinder-System	[kg]	2,4
"bar"-Massensatz inkl. Glocke	[kg]	41,5	50,5	58,5	50,5
"psi"-Massensatz inkl. Glocke	[kg]	47,5	47,5	58,5	47,5
Optionaler Tragekoffer für Massensatz (2 Stück erf.)	[kg]	5,8
Abmessungen
Optionaler Tragekoffer für Massensatz (2 Stück erf.)	[mm]	B 400 x T 310 x H 310

1) Theoretischer Startwert; entspricht dem durch den Kolben bzw. Kolben- und Ausgleichsgewicht (aufgrund seines Eigengewichts) erzeugten Druckwert.
2) Der kleinste Druckänderungswert, der aufgrund des Standardmassensatzes erreicht wird. Zur Reduzierung ist optional ein Feinmassensatz erhältlich.
3) Die Genauigkeit wird ab 10% des Messbereiches auf den Messwert bezogen. Im unteren Bereich gilt ein Festfehler, bezogen auf 10% des Bereiches.
Messunsicherheiten bei Referenzbedingungen (Umgebungstemperatur 20°C, Luftdruck 1.013 mbar, relative Luftfeuchte 40%). Es müssen ggf. Korrekturen angebracht werden.

LR-Cal LDW-HK Grundgerät

Anschlüsse für Kolben-/Zylinder-System:		Außengewinde G 3/4 B
Prüflingsanschluss:		Innengewinde G 1/2 freilaufend, inkl. Adaptersatz auf Innengewinde G 3/4 und G 3/8
Mediumberührte Teile:		Austenitischer Edelstahl, hochfestes Aluminium, Nitrilkautschuk
Druckübertragungsmedium:		Hydraulikflüssigkeit VG22 auf Mineralölbasis (0,5 l im Lieferumfang enthalten)
Vorratsbehältervolumen:	[cm³]	170
Gewicht Grundgerät:	[kg]	13,5
Gewicht optionaler Aufbewahrungskoffer für Grundgerät:	[kg]	8,5
Zulässige Umgebungstemperatur:	[°C]	18...28
Abmessungen Grundgerät	[mm]	B 401 x T 397 x H 155

LR-Cal LDW-HK Zulassungen + Zertifikate

CE-Konformität: Druckgeräterichtlinie 97/23/EG (Modul A)
Kalibrierzertifikat 3.1, rückführbar. Optional DAkkS-Kalibrierschein

Messbereiche + Massentabellen

LR-Cal LDW-HK Messbereiche + Massentabellen

Die folgenden Tabellen zeigen für die jeweiligen Messbereiche die Anzahl der Massenstücke innerhalb eines Massensatzes mit ihren resultierenden Nenndrücken.
Sollten Sie das Gerät nicht unter Referenzbedingungen einsetzen (Umgebungstemperatur 20°C, Luftdruck 1.013 mbar, relative Luftfeuchte 40%) müssen entsprechende Korrekturberechnungen angebracht werden.

Die Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch auf ihren speziellen Einsatzort abgestimmt werden.

Druckeinheit "bar":

Messbereich [bar]	1...120 Anzahl x Nenndruck je Stück [bar]	2,5...300 Anzahl x Nenndruck je Stück [bar]	5...700 Anzahl x Nenndruck je Stück [bar]	10...1.200 Anzahl x Nenndruck je Stück [bar]
Kolben und Ausgleichsgewichte	1 x 1	1 x 2,5	1 x 5	1 x 10
Kolben, Glocke und Ausgleichsgewichte	1 x 20	1 x 50	1 x 100	1 x 200
Massen (auf Glocke stapelbar)	3 x 20	3 x 50	4 x 100	3 x 200
Massen (auf Kolben stapelbar)	1 x 20 1 x 10 2 x 4 1 x 2 1 x 1	1 x 50 1 x 25 2 x 10 1 x 5 1 x 2,5	1 x 100 1 x 50 2 x 20 1 x 10 1 x 5	1 x 200 1 x 100 2 x 40 1 x 20 1 x 10

Druckeinheit "psi":

Messbereich [psi]	10...1.600 Anzahl x Nenndruck je Stück [psi]	25...4.000 Anzahl x Nenndruck je Stück [psi]	50...10.000 Anzahl x Nenndruck je Stück [psi]	100...16.000 Anzahl x Nenndruck je Stück [psi]
Kolben und Ausgleichsgewichte	1 x 10	1 x 25	1 x 50	1 x 100
Kolben, Glocke und Ausgleichsgewichte	1 x 190	1 x 475	1 x 950	1 x 1.900
Massen (auf Glocke stapelbar)	5 x 200	5 x 500	7 x 1.000	5 x 2.000
Massen (auf Kolben stapelbar)	1 x 200 1 x 100 2 x 40 1 x 20 1 x 10	1 x 500 1 x 250 2 x 100 1 x 50 1 x 25	1 x 1.000 1 x 500 2 x 200 1 x 100 1 x 50	1 x 2.000 1 x 1.000 2 x 400 1 x 200 1 x 100

Lieferumfang

LR-Cal LDW-HK Lieferumfang

Grundgerät LR-Cal LDW-HK
Zweibereichspumpe zum Füllen, Druckaufbau und Druckfeineinstellung
Kolbenaufnahme mit Außengewinde G 3/4"
Prüflingsanschluss mit G 1/2" Innengewinde, freilaufende Überwurfmutter
Adaptersatz für Prüflingsanschluss G 1/2 B außen auf G 1/4 innen und G 3/8 innen
Kolbenzylindersystem, mit Glocke
Flasche 0,5 Liter mit Betriebsflüssigkeit (Spezialöl VG22)
Massensatz, gefertigt auf Normalfallbeschleunigung 9,80665 m/s²
Werkszeug- und Wartungssatz
Werkskalibrierschein (rückführbar)
Bedienungsanleitung DE+EN
