LR-Cal LAP-P pompe d'étalonnage électrique

Pompe électrique
Pneumatique (avec air ambiant)
Génération électrique de pression d'essai jusqu'à +25 bar (363 psi)
Génération électrique du vide jusqu'à -0,9 bar (-26,6 inHg)
Génération très simple, réglage fin et précis
Pas d'effort - pas de fatigue

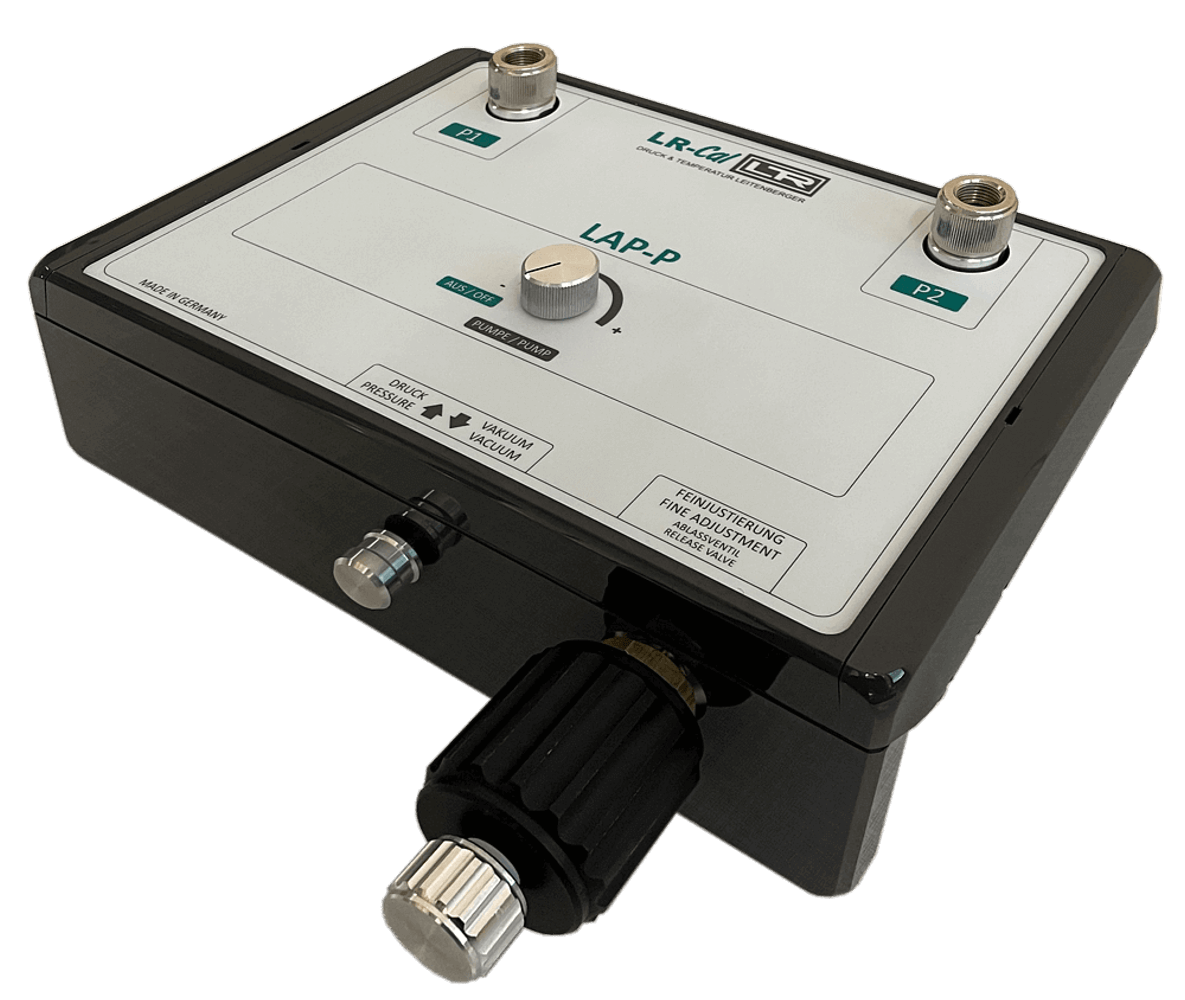

LR-Cal LAP-P vue de haut

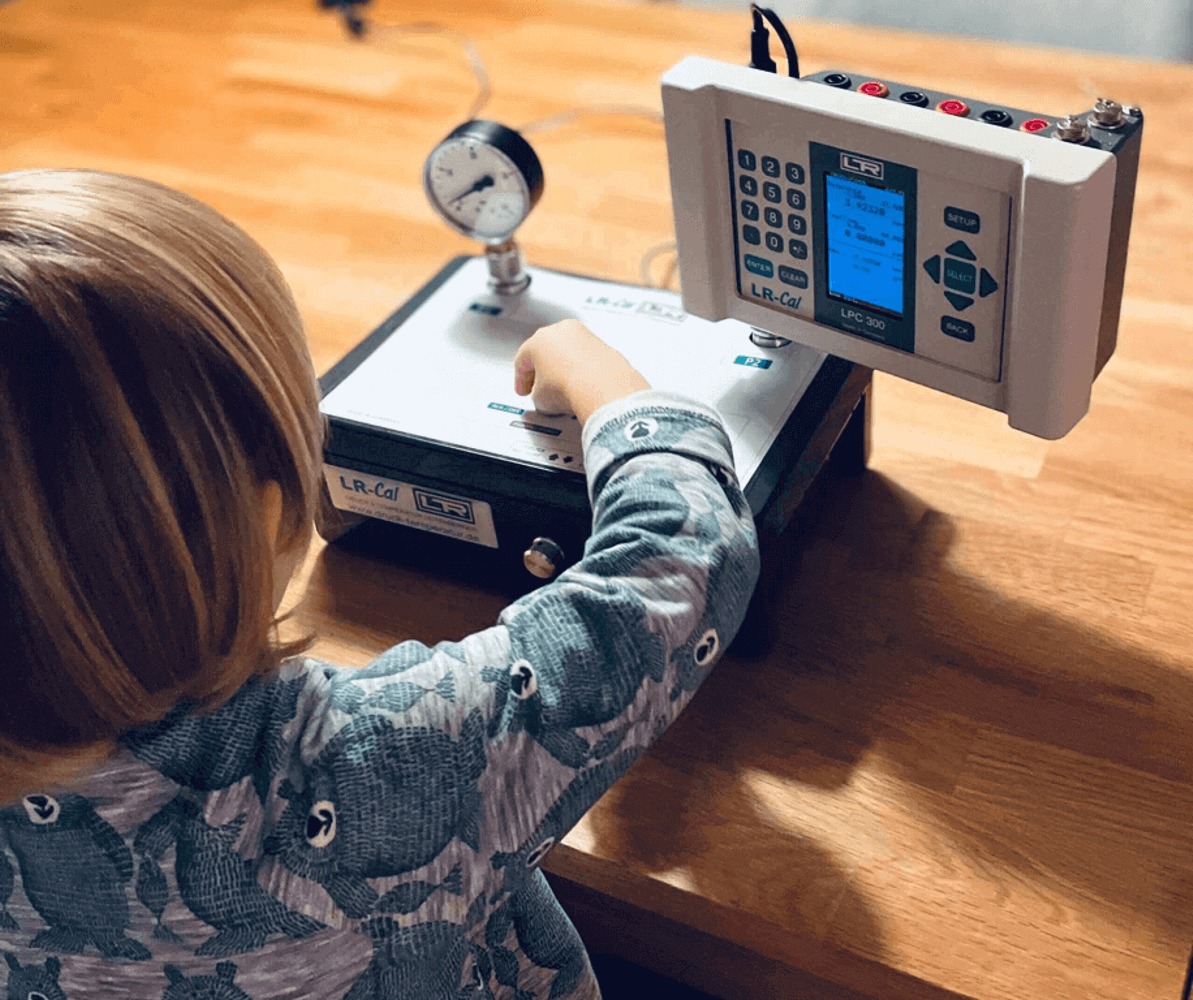

LR-Cal LAP-P utilisation très simple

LR-Cal LAP-P
avec LR-Cal LDM 80 manomètre de référence

Description

LR-Cal LAP-P Description

La pompe d'étalonnage électrique LR-Cal LAP-P sert à générer une pression électrique (sans effort manuel) pour le contrôle, l'ajustement et l'étalonnage d'instruments de mesure de pression mécaniques et électroniques par mesure comparative.

Si l'on raccorde l'appareil de mesure à contrôler et un appareil de mesure de référence suffisamment précis à la pompe électrique d'étalonnage LR-Cal LAP-P, la même pression agit sur les deux appareils de mesure lorsque l'on actionne la pompe. En comparant les deux valeurs de mesure à des valeurs de pression quelconques, il est possible de vérifier la précision ou d'ajuster l'instrument de mesure de pression à contrôler.

Grâce à la pompe électrique intégrée, le LR-Cal LAP-P permet une génération automatique et précise de la pression d'essai avec possibilité de commutation sur la génération de vide. Pour un réglage précis en vue d'un contrôle comparatif exact, la pompe d'étalonnage électrique LR-Cal LAP-P est équipée d'une vanne de réglage fin.
L'objet à tester et le manomètre de référence (calibrateur de pression) sont tous deux montés sur le haut de la pompe d'étalonnage électrique, en utilisant éventuellement des adaptateurs filetés appropriés (voir accessoires).

Aucun outil n'est nécessaire pour raccorder les instruments de mesure à la pompe, il suffit de visser et de serrer les instruments à la main.

Variantes de l'appareil

LR-Cal LAP-P Variantes de l'appareil

La pompe d'étalonnage électrique LR-Cal LAP-P est disponible en différentes versions :

N° d'article : LAP-P-G14-G12
Raccord P1 l'appareil à tester : 1/4" GAZ int.
Raccord P2 l'appareil à référence : 1/2" GAZ int.
N° d'article : LAP-P-G14-G14
Raccord P1 de l'appareil à tester : 1/4" GAZ int.
Raccord P2 l'appareil à référence : 1/4" GAZ int.
N° d'article : LAP-P-G12-G14
Raccord P1 de l'appareil à tester : 1/2" GAZ int.
Raccord P2 l'appareil à référence : 1/4" GAZ int.
N° d'article : LAP-P-G12-G12
Raccord P1 de l'appareil à tester : 1/2" GAZ int.
Raccord P2 l'appareil à référence : 1/2" GAZ int.

Les raccords de pression sont conçus comme des écrous libres avec des joints insérés, de sorte que le montage de l'appareil à tester et de la référence s'effectue sans outil (un serrage à la main suffit). Un tamis séparateur d'impuretés est inséré dans les deux raccords de pression afin d'éviter les impuretés dans l'appareil.

Spécification

LR-Cal LAP-P Spécification

Génération de pression électrique :	0 à 25 bar (363 psi), commutable sur
Génération de vide électrique :	0 à -0,9 bar = 0 à -26,6 inHg
Raccords de pression :	2 raccords avec écoulement libre et avec tamis séparateur d'impuretés ainsi que bague d'étanchéité. Raccord de pression P1 à gauche pour l'appareil à tester et P2 à droite pour l'appareil de référence. N° d'article : LAP-P-G14-G12 : P1 = 1/4" GAZ int. + P2 = 1/2" GAZ int. N° d'article : LAP-P-G14-G14 : P1 = 1/4" GAZ int. + P2 = 1/4" GAZ int. N° d'article : LAP-P-G12-G14 : P1 = 1/2" GAZ int. + P2 = 1/4" GAZ int. N° d'article : LAP-P-G12-G12 : P1 = 1/2" GAZ int. + P2 = 1/2" GAZ int.
Pièces en contact avec le médium (matériau) :	Acier inox, laiton nickelé, laiton, FKM
Réglage de la pression d'essai :	Réglage fin (variateur de volume à grand volume, sensibilité meilleure que ±1 mbar)
Températures :	Opération 0...50°C (+32...+122°F); Stockage -20...+60°C (-4...+140°F)
Alimentation :	100...230 VAC (avec bloc secteur sur 24 VDC / 1,5 ADC)
Spécification du moteur :	24 VDC, 220 Ncm, 0,88 A
Dimensions :	env. 271 x 228 x 116 mm (sans adaptateur secteur)
Matériau du boîtier :	ABS
Poids :	env. 2,9 kg (sans adaptateur secteur)

Contenu de la livraison

LR-Cal LAP-P Contenu de la livraison

Pompe d'étalonnage électrique LR-Cal LAP-P avec 2 raccords de pression (voir variantes d'appareils)
Adaptateur secteur 110...230 VAC
Manuel d’instructions (allemand + anglais)
