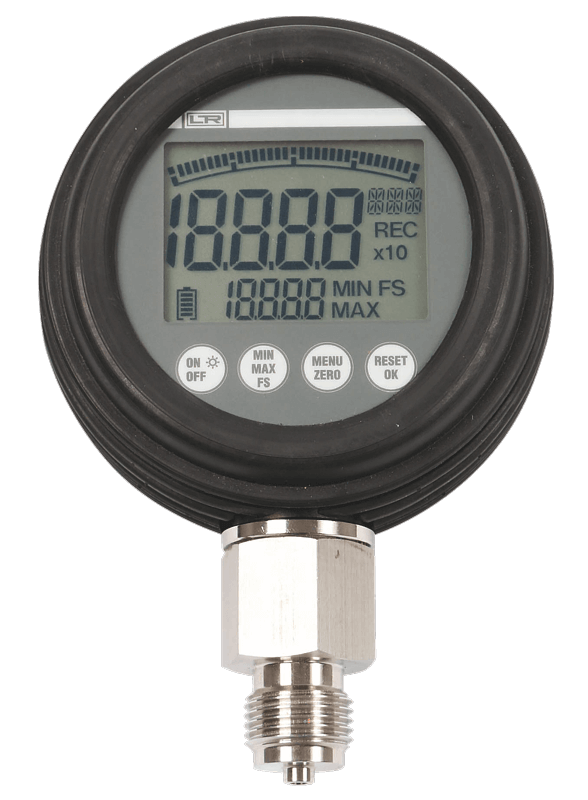

DM 80
Manomètre numérique
Précision ±0,25% BFSL, plages de pression jusqu'à 2.500 bar

Manomètre numérique
Précision ±0,25% BFSL
-50...+50 mbar jusqu'à 0...2.500 bar
Fonctionnement sur batterie

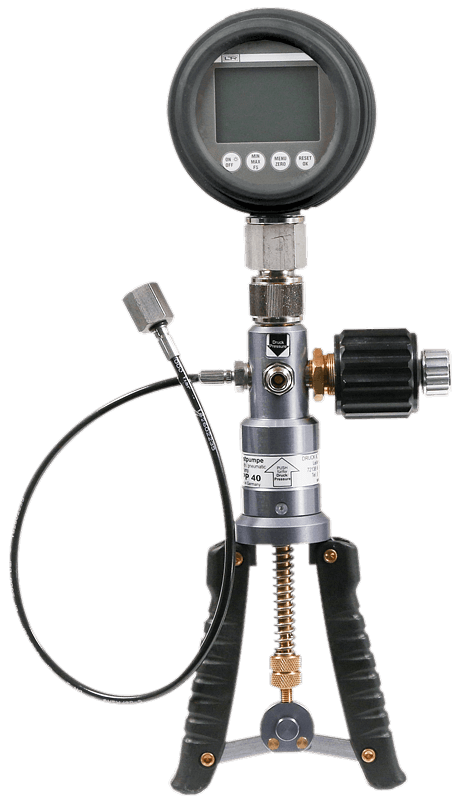

DM 80
avec pompe d'étalonnage manuelle LR-Cal LPP 40

DM 80
avec pompe d'essai comparatif de pression LR-Cal LSP 1000-H

Description

DM 80 Description

Le manomètre numérique DM 80 convient très bien aux tâches de test et de contrôle ainsi qu'aux applications industrielles.

Le manomètre numérique DM 80, associé à nos pompes d'étalonnage manuelles LR-Cal, est parfaitement adapté à une utilisation sur site. En combinaison avec nos pompes d'essai de pression LR-Cal (pompes à vis), il convient également très bien à une utilisation en laboratoire et en atelier.

Spécification

DM 80 Spécification

Précision	±0,25% BFSL *)
Température ambiante	-10...+50°C
Température de stockage	-20...+60°C
Température du fluide	Plages -50...+50 mbar et -200...+200 mbar : -10...+50°C Plage 0...4 bar absolue : -20...+80°C Toutes les autres plages de mesure : -40...+125°C
Humidité relatif max.	85% h.r.
Matériau raccord de pression	Plages -50...+50 mbar et -200...+200 mbar : CuZn39Pb3 Plage 0...4 bar absolue : acier inoxydable 1.4402 Toutes les autres étendues de mesure : Acier inoxydable 1.4301
Matériau boîtier	Métal (zinc moulé sous pression)
Matériau de la membrane	Étendues de mesure -50...+50 mbar à 0...4 bar absolue : céramique Toutes les autres étendues de mesure : Acier inoxydable 1.4548
Plage de compensation de température	0...50 °C
Erreur dans la plage compensée en température	Plages -50...+50 mbar et -200...+200 mbar : <±0,03% P.E. / °C Plage 0...4 bar absolue : ≤±0,005% P.E. / °C Toutes les autres étendues de mesure : ≤0,035% P.E. / °C
Cycles de charge minimum	Étendues de mesure -50...+50 mbar à 0...4 bar absolue : 10 x 1206 Toutes les autres étendues de mesure : 100 x 106
Alimentation	2 x 1,5 VDC LR6-AA (non fournies)
Durée de vie de la batterie max.	1500 h de fonctionnement continu
Unités de pression	commutable : mbar, bar, PSI, kPa, MPa (en fonction de la plage de mesure)
Raccord de pression	Plages -50...+50 mbar et -200...+200 mbar : G 1/4 B selon EN 837 Toutes les autres étendues de mesure : G 1/2 B selon EN 837
Affichage	LCD avec bargraphe
Mémoire des valeurs de crête	Min + Max
Poids	env. 600 g
Diamètre du boîtier sans capuchon de protection en caoutchouc	env. 80 mm
Diamètre du boîtier avec capuchon de protection en caoutchouc obligatoire	env. 95-100 mm

) ±0,25% BFSL (non-linéarité maximale selon la méthode Best Fit Straight Line) correspond à ±0,5% P.E. selon IEC 60770 (réglage du point limite (non-linéarité, hystérésis et reproductibilité)).

Gammes de mesure de pression

DM 80 Gammes de mesure de pression

N° d'article	Gammes de mesure
Gammes de mesure de pression relative :
DM80-0010-0-G12	0...10 bar
DM80-0025-0-G12	0...25 bar
DM80-0040-0-G12	0...40 bar
DM80-0060-0-G12	0...60 bar
DM80-0100-0-G12	0...100 bar
DM80-0250-0-G12	0...250 bar
DM80-0400-0-G12	0...400 bar
DM80-0600-0-G12	0...600 bar
DM80-0700-0-G12	0...700 bar
DM80-1000-0-G12	0...1.000 bar
DM80-2500-0-G12	0...2.500 bar
Gammes de mesure de pression relative + vide :
DM80-8005-5-G14	-50...+50 mbar
DM80-8002-0-G14	-200...+200 mbar
DM80-9016-0-G12	-1...+16 bar
DM80-9025-0-G12	-1...+25 bar
DM80-9040-0-G12	-1...+40 bar
DM80-9060-0-G12	-1...+60 bar
Gammes de mesure de pression absolue :
DM80-0004-ABS-G12	0...4 bar absolue
