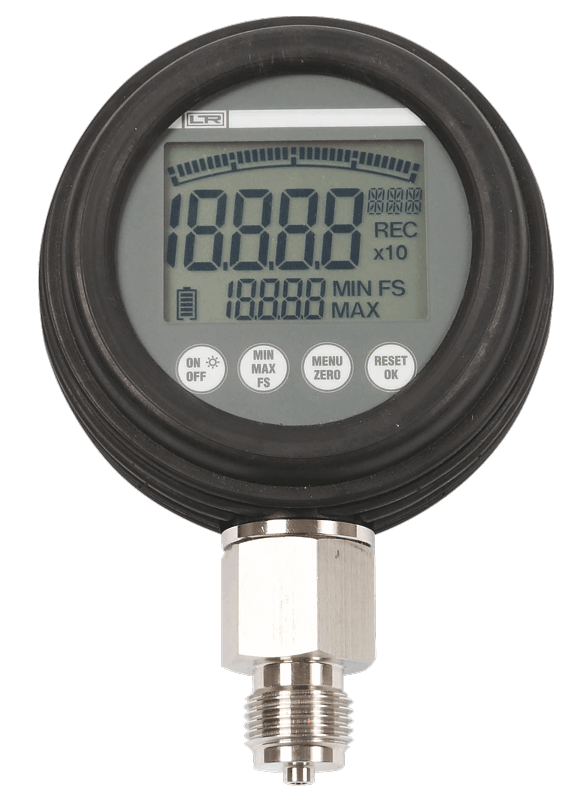

DM 80
Digital-Manometer
Genauigkeit ±0,25% BFSL, Druckbereiche bis 2.500 bar

Digitalmanometer
Genauigkeit ±0,25% BFSL
-50...+50 mbar bis 0...2.500 bar
Batteriebetrieb

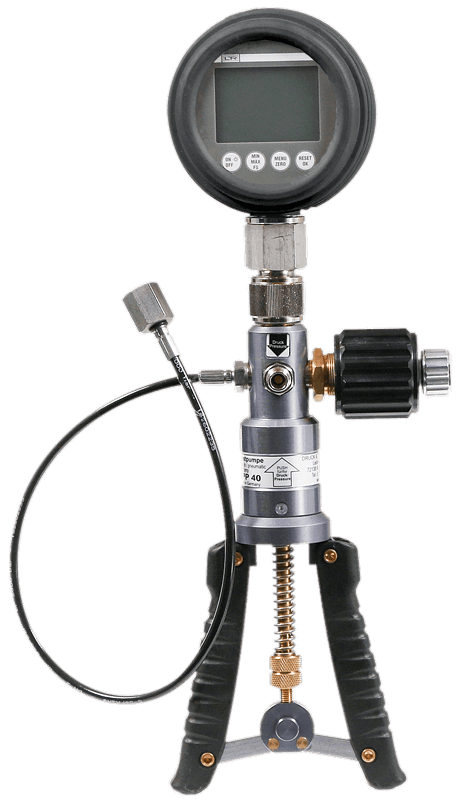

DM 80
mit Kalibrier-Handtestpumpe LR-Cal LPP 40

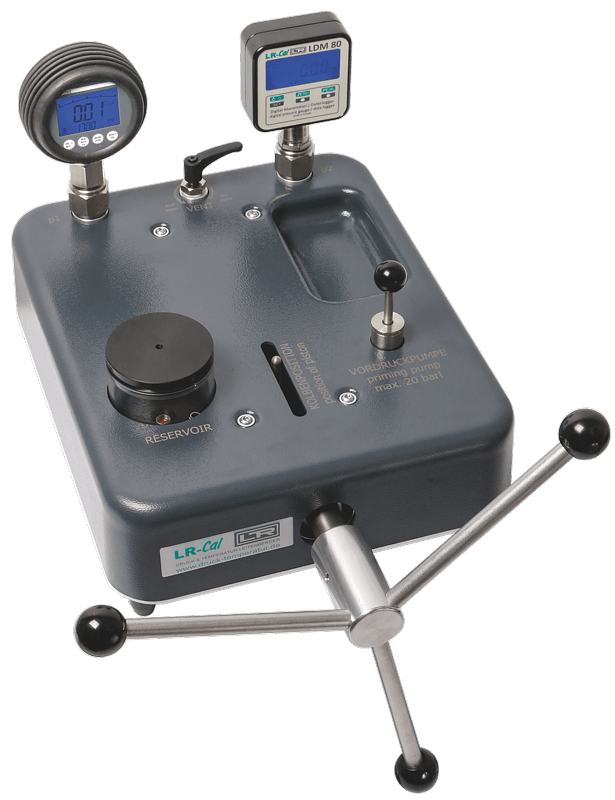

DM 80
mit Druckvergleichsprüfpumpe LR-Cal LSP 1000-H

Beschreibung

DM 80 Beschreibung

Das Digital-Manometer DM 80 ist sowohl für Test- und Prüfaufgaben als auch für industrielle Anwendungen sehr gut geeignet.

Das Digital-Manometer DM 80 ist zusammen mit unseren LR-Cal Kalibrier-Handtestpumpen hervorragend für den Vor-Ort-Einsatz geeignet. In Verbindung mit unseren LR-Cal Druckvergleichsprüfpumpen (Spindelpumpen) eignet es sich sehr gut auch für den Betrieb im Labor und in der Werkstatt.

Spezifikation

DM 80 Spezifikation

Genauigkeit	±0,25% BFSL *)
Umgebungstemperatur	-10...+50°C
Lagertemperatur	-20...+60°C
Mediumtemperatur	Bereiche -50...+50 mbar und -200...+200 mbar: -10...+50°C Bereich 0...4 bar absolut: -20...+80°C Alle anderen Messbereiche: -40...+125°C
Max. relative Luftfeuchte	85% r.F.
Material Druckanschluss	Bereiche -50...+50 mbar und -200...+200 mbar: CuZn39Pb3 Bereich 0...4 bar absolut: Edelstahl 1.4402 Alle anderen Messbereiche: Edelstahl 1.4301
Material Membrane	Bereiche -50...+50 mbar bis 0...4 bar absolut: Keramik Alle anderen Messbereiche: Edelstahl 1.4548
Material Gehäuse	Metall (Zinkdruckguss)
Temperaturkompensierter Bereich	0...50°C
Fehler im temperaturkompensierten Bereich	Bereiche -50...+50 mbar und -200...+200 mbar: <±0,03% FS / °C Bereich 0...4 bar absolut: ≤±0,005% FS / °C Alle anderen Messbereiche: ≤0,035% FS / °C
Minimum Lastzyklen	Bereiche -50...+50 mbar bis 0...4 bar absolut: 10 x 120⁶ Alle anderen Messbereiche: 100 x 10⁶
Versorgung	2 x 1,5 VDC LR6-AA (nicht im Lieferumfang enthalten)
Max. Batterielebensdauer	1.500 h Dauerbetrieb
Druckeinheiten	umschaltbar: mbar, bar, PSI, kPa, MPa (abhängig vom Messbereich)
Druckanschluss	Bereiche -50...+50 mbar und -200...+200 mbar: G 1/4 B nach EN 837 Alle anderen Messbereiche: G 1/2 B nach EN 837
Anzeige	LCD inkl. Bargraph
Spitzenwertspeicher	Min + Max
Gewicht	ca. 600 g
Gehäusedurchmesser ohne Gummischutzkappe	ca. 80 mm
Gehäusedurchmesser mit obligatorischer Gummischutzkappe	ca. 95-100 mm

*) ±0,25% BFSL (maximale Nichtlinearität nach Best Fit Straight Line Methode) entspricht ±0,5% FS nach IEC 60770 (Grenzpunkteinstellung (Nichtlinearität, Hysterese und Reproduzierbarkeit)).

Druckmessbereiche

DM 80 Druckmessbereiche

Artikel-Nummer	Messbereich
Relativdruck-Messbereiche:
DM80-0010-0-G12	0...10 bar
DM80-0025-0-G12	0...25 bar
DM80-0040-0-G12	0...40 bar
DM80-0060-0-G12	0...60 bar
DM80-0100-0-G12	0...100 bar
DM80-0250-0-G12	0...250 bar
DM80-0400-0-G12	0...400 bar
DM80-0600-0-G12	0...600 bar
DM80-0700-0-G12	0...700 bar
DM80-1000-0-G12	0...1.000 bar
DM80-2500-0-G12	0...2.500 bar
Manovakuum-Messbereiche:
DM80-8005-5-G14	-50...+50 mbar
DM80-8002-0-G14	-200...+200 mbar
DM80-9016-0-G12	-1...+16 bar
DM80-9025-0-G12	-1...+25 bar
DM80-9040-0-G12	-1...+40 bar
DM80-9060-0-G12	-1...+60 bar
Absolutdruck-Messbereich:
DM80-0004-ABS-G12	0...4 bar absolut
