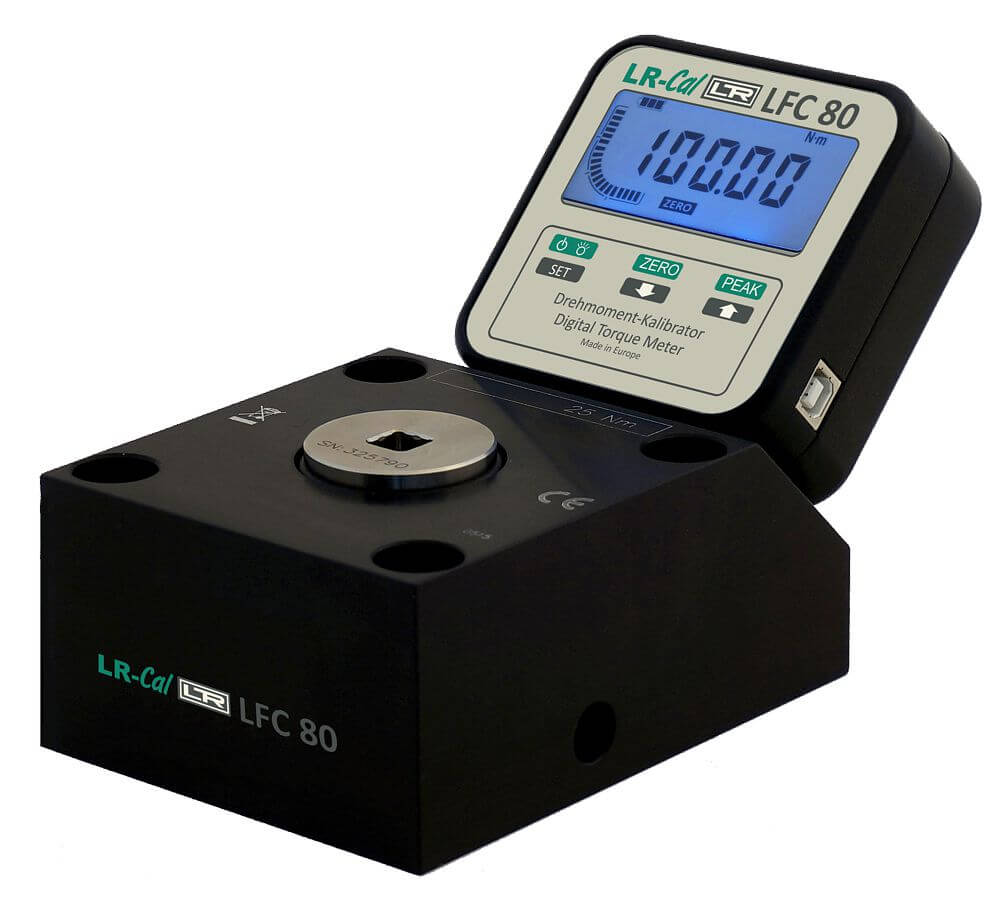

- Rangos de medición de 0...0,5 Nm a 0...2.000 Nm.
- Indicación en 9 unidades de par diferentes.
- Precisión ±0,2% del span.
- Incl. certificado ACCREDIA reconocido por DAkkS a partir de 1/10 del valor final del rango de medición para el movimiento en sentido horario,
- Incertidumbre total de medición según EURAMET cg-15: ≤ 1% del span
(rangos de medición 0,5 Nm y 2,5 Nm con certificado de calibración de fábrica). - Opcional certificado adicional ACCREDIA reconocido por DAkkS para movimiento en sentido contrario a las agujas del reloj a partir de 5 Nm.
- Función "First PEAK" programable, facilita una calibración precisa.
- Opcional con función de registrador de datos.
- Software gratuito LR-Cal LDM-COM.
- Opcionalmente con dispositivo de sujeción LR-Cal LFC-ATCplus para calibrar llaves dinamométricas según ISO 6789-1 e ISO 6789-2.
- Opcionalmente con adaptador de calibración LR-Cal LFC-GN para calibrar destornilladores.
Adaptador de calibración LR-Cal LFC-GN para la calibración de destornilladores
Adaptador de calibración LR-Cal LFC-GN para destornilladores
El adaptador de calibración LR-Cal LFC-GN se utiliza para calibrar destornilladores mediante transductores de referencia de par. Se fabrica de conformidad con la norma ISO 5393 (2017) y permite calibrar
- destornilladores eléctricos con embrague deslizante
- destornilladores hidráulicos
- destornilladores neumáticos
El adaptador de calibración LR-Cal LFC-GN no es adecuado para su uso con atornilladores de impacto.
| Adecuado para LR-Cal LFC 80 | Adaptador de calibración LR-Cal LFC-GN | Conexión | ||
|---|---|---|---|---|
| con rango de medición | N° | Área de Funcionamiento | en el LR-Cal LFC 80 | para el examinando |
| hasta 2,5 Nm | LFC-GN-0008-14 | 0,1...0,8 Nm | ■ 1/4" | hexágono M4x25 |
| (para N°: LFC80-0002) | LFC-GN-0010-14 | 0,8...10 Nm | ■ 1/4" | hexágono M8x35 |
| hasta 5 Nm | LFC-GN-0008-14 | 0,1...0,8 Nm | ■ 1/4" | hexágono M4x25 |
| (para N°: LFC80-0005) | LFC-GN-0010-14 | 0,8...10 Nm | ■ 1/4" | hexágono M8x35 |
| hasta 10 Nm | LFC-GN-0010-14 | 0,8...10 Nm | ■ 1/4" | hexágono M8x35 |
| (para N°: LFC80-0010) | ||||
| hasta 25 Nm | LFC-GN-0010-38 | 0,8...10 Nm | ■ 3/8" | hexágono M8x35 |
| (para N°: LFC80-0025) | LFC-GN-0050-38 | 10...50 Nm | ■ 3/8" | hexágono M12x60 |
| hasta 50 Nm | LFC-GN-0010-38 | 0,8...10 Nm | ■ 3/8" | hexágono M8x35 |
| (para N°: LFC80-0050) | LFC-GN-0050-38 | 10...50 Nm | ■ 3/8" | hexágono M12x60 |
| hasta 100 Nm | LFC-GN-0050-12 | 10...50 Nm | ■ 1/2" | hexágono M12x60 |
| (para N°: LFC80-0100) | LFC-GN-0250-12 | 50...250 Nm | ■ 1/2" | hexágono M22x100 |
| hasta 250 Nm | LFC-GN-0050-12 | 10...50 Nm | ■ 1/2" | hexágono M12x60 |
| (para N°: LFC80-0250) | LFC-GN-0250-12 | 50...250 Nm | ■ 1/2" | hexágono M22x100 |
| hasta 500 Nm | LFC-GN-0250-34 | 50...250 Nm | ■ 3/4" | hexágono M22x100 |
| (para N°: LFC80-0500) | LFC-GN-0500-34 | 250...500 Nm | ■ 3/4" | hexágono M27x110 |
| hasta 1.000 Nm | LFC-GN-0500-34 | 250...500 Nm | ■ 3/4" | hexágono M27x110 |
| (para N°: LFC80-1000) | LFC-GN-1000-34 | 500...1200 Nm | ■ 3/4" | hexágono M33x140 |
| hasta 2.000 Nm (para N°: LFC80-2000) |
LFC-GN-0500-10 | 250...500 Nm | ■ 1" | hexágono M27x110 |
| LFC-GN-1000-10 | 500...1200 Nm | ■ 1" | hexágono M33x140 | |
| LFC-GN-2000-10 | 1000...2000 Nm | ■ 1" | hexágono M42x160 | |
Software gratuito LR-Cal LDM-COM
Software gratuito LR-Cal LDM-COM
En "LR-Cal LFC 80: DESCARGA", en la parte superior de esta página, puede descargar el software gratuito LR-Cal LDM-COM (para Microsoft®Windows®). Le ofrece tres modos de funcionamiento:
- Calibración (tabla de calibración):
Registro de los datos medidos durante la calibración de los dispositivos y almacenamiento en una tabla de datos. - Registro de datos
Registro automático (logging) de los valores medidos (con fecha y hora) en un intervalo de tiempo ajustable. - Leer la memoria (sólo para dispositivos LR-Cal LFC 80 con función opcional de registrador de datos):
Descarga los datos de la memoria del calibrador.
LR-Cal LFC 80 Opciones y accesorios
Función de registro de datos
Opción (cargo adicional):
La función de registrador de datos puede funcionar en dos modos.
Automático: grabación cíclica (programable de 1s a 10h) en modo normal.
Manual: registro a petición (pulsando un botón)
Capacidad: 60.000 valores medidos
Reloj en tiempo real integrado
Los valores medidos registrados pueden visualizarse en el aparato o transferirse a un PC/portátil mediante USB. En las instrucciones figura un protocolo de comunicación para el software del PC.
Interfaz RS232
Opción (cargo adicional):
Si la distancia entre el PC/portátil y el LR-Cal LFC 80 es superior a 5 metros, debe utilizarse la interfaz RS232 opcional (aquí es posible una longitud de cable de hasta 15 m).
RS232C, 19.200, 9.600 o 4.800 baudios, transmisión según los requisitos del software.
Conexión DP9 hembra en la parte posterior de la carcasa. Utilice el cable Nº de artículo LFC-RS232-KAB.
Convertidor USB/RS232
Accesorio:
Convertidor USB/RS232 para conexión a PC/portátil si el aparato básico está equipado con la opción LFC80-RS232, es decir, una interfaz RS232.
Certificado de rotación en sentido antihorario
Opción (cargo adicional):
Sólo para rangos de medición de 0...5 Nm:
Certificado ACCREDIA reconocido por el DAkkS para sentido de giro contrario a las agujas del reloj.
(En el volumen de suministro estándar se incluye un certificado de este tipo para el giro en el sentido de las agujas del reloj).
Juego de adaptadores
Accesorio:
Juego de adaptadores para calibrar llaves dinamométricas.
Apto para todos los rangos de medición hasta 1.000 Nm inclusive.
1 x 1/4" int. x 3/8" ext.
1 x 3/8" int. x 1/2" ext.
1 x 1/2" int. x 3/4" ext.
Adapter 3/4" int. x 1" ext.
Accesorio:
Adaptador para calibrar llaves dinamométricas:
Sólo apto para el rango de medición 0...2.000 Nm.
3/4" int. x 1" ext.
Soporte de montaje
Accesorio:
Escuadra de fijación 90° para montaje vertical
Maletín
Accesorio:
Maletín de almacenamiento y transporte con inserto de espuma moldeada
Dispositivo para llaves
dinamométricas
hasta 1000 kN
Accesorio:
Dispositivo de sujeción
LR-Cal LFC-ATCplus
para la calibración de llaves dinamométricas
hasta 1000 kN
Dispositivo para llaves
dinamométricas
hasta 2000 kN
Accesorio:
Dispositivo de sujeción
LR-Cal LFC-ATCplus
para la calibración de llaves dinamométricas
hasta 2000 kN
Extensión 550 mm
para dispositivo
Accesorio:
Para poder calibrar o comprobar llaves dinamométricas más largas cuando se utiliza el dispositivo de sujeción LR-Cal LFC-ATCplus, recomendamos esta extensión de longitud.
Longitud 550 mm
Extensión 1200 mm
para dispositivo
Accesorio:
Para poder calibrar o comprobar llaves dinamométricas más largas cuando se utiliza el dispositivo de sujeción LR-Cal LFC-ATCplus, recomendamos esta extensión de longitud.
Longitud 1200 mm
Placa base
adicional
para dispositivo
Accesorio:
Para simplificar el cambio de los dispositivos de referencia LR-Cal LFC 80 al utilizar el dispositivo de sujeción LR-Cal LFC-ATCplus con varios dispositivos LR-Cal LFC 80 (para disponer de varios rangos de medición), recomendamos una placa base adicional con el nº de artículo LFC-ATC-PLUS-PLATE por cada rango de medición adicional (es decir, por cada dispositivo LR-Cal LFC 80 adicional).
Adaptador de calibración
para destornilladores
Accesorio:
Adaptador de calibración
LR-Cal LFC-GN
para la calibración de destornilladores,
accionados eléctricamente con embrague deslizante, o con accionamiento neumático o hidráulico. Varias variantes con diferentes rangos de trabajo (kN) y diferentes conexiones cuadradas para la conexión con
LR-Cal LFC 80.
Rangos
de 0,1...0,8 Nm con
cuadrado de 1/4"
hasta 1000...2000 Nm con
cuadrado de 1".
