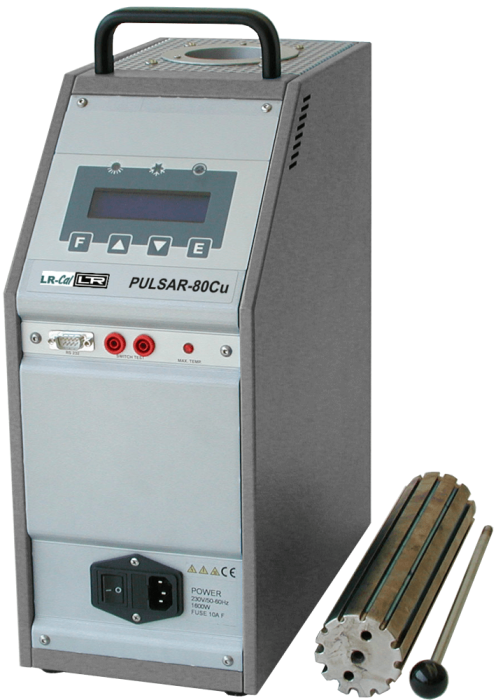

LR-Cal PULSAR-80Cu

Calibrateur de température portable à bloc métallique
Plage de température ambiante jusqu'à +550°C
Précision ±0,3°C, Stabilité ±0,05°C
Bloc : 60 mm de diamètre
Profondeur d'immersion : 275 mm

Retrait de l'insert du bloc métallique pour LR-Cal PULSAR-80Cu

Prélèvement insert bloc métallique
LR-Cal PULSAR-80Cu

Vue de dessus
LR-Cal PULSAR-80Cu

Description

LR-Cal PULSAR-80Cu Description

Le calibrateur de température à bloc métallique LR-Cal PULSAR-80Cu, avec une profondeur d'immersion particulièrement importante, sert à la fois de source de température et d'appareil de référence, pour le contrôle et l'étalonnage de tous types d'appareils de mesure de température.

Plage de température allant de la température ambiante à +550°C
Fonction de rampe
Tests de thermostat
Étalonnages commandés par ordinateur via une interface informatique (logiciel PC disponible en option)
Différents inserts de blocs métalliques avec différents alésages pour les pièces à tester sont disponibles.
En raison de la grande profondeur d'immersion, les alésages sont réalisés sous forme de fraisages (tout autour). Une fois l'insert inséré, on obtient les trous souhaités.
Certificat d'usine sur la précision, la stabilité et la performance inclus
Interface informatique (RS232, convertisseur d'interface RS232-USB disponible comme accessoire)

Versions de l'appareil

LR-Cal PULSAR-80Cu Versions de l'appareil

Le calibrateur de température à bloc métallique LR-Cal PULSAR-80Cu peut être livré en deux versions différentes :

Version LR-Cal PULSAR-80Cu

Version standard
N° d'article PULSAR-80CU
Sans entrées pour PT 100 ou thermocouples

Version LR-Cal PULSAR-80Cu-2I

Exécution avec 2 entrées de mesure pour sonde à résistance Pt 100 (2, 3 ou 4 fils) ou Pt 1000 ainsi que thermocouples, y compris compensation de soudure froide types B, E, J, K, N, R, S et T.
N° d'article PULSAR-80CU-2I
Il est possible d'afficher en plus les signaux de deux sondes de température externes au maximum.
Contenu étendu de la livraison :
Câbles de raccordement électrique, fiches/bornes pour les raccordements électriques

Précision (écart maximal) des deux entrées de mesure pour la version « -2I » de l'appareil :
Pt 100 ou Pt 1000	à -40°C :	±0,09°C	à 0°C :	±0,08°C	à +150°C :	±0,11°C	à +300°C :	±0,14°C
Thermocouple Type B	à +950°C :	±0,97°C	à +1050°C :	±1,03°C	à +1200°C :	±1,12°C
Thermocouple Type E	à -40°C :	±0,42°C	à 0°C :	±0,40°C	à +350°C :	±0,61°C
Thermocouple Type J	à +200°C :	±0,52°C	à +450°C :	±0,67°C	à +700°C :	±0,82°C
Thermocouple Types K, N, R et S	à +400°C :	±0,64°C	à +700°C :	±0,82°C	à +1000°C :	±1,00°C
Thermocouple Type T	à -40°C :	±0,42°C	à 0°C :	±0,40°C	à +350°C :	±0,61°C

Spécification

LR-Cal PULSAR-80Cu Spécification

Gamme de température	Température ambiante ...+550°C
Affichage de la température	Précision ±0,3°C Résolution 0,01°/0,1° (°C ou °F)
Stabilité de la température régulée	±0,05°C (à 450°C)
Chauffage	max. 9°C par minute
Refroidissement	max. 1,6°C par minute
Homogénéité de la température	à 300°C : radiale ±0,1°C (pour une profondeur d'immersion de 175 mm) axiale ±0,3°C (pour une profondeur d'immersion de 165 mm)
Profondeur du bloc	275 mm
Diamètre du bloc	pour douilles d'insertion de 60 mm de diamètre
Alimentation	230 VAC (115 VAC en option)
Puissance absorbée	1700 VA
Interface	RS232 (convertisseur d'interface vers USB disponible en tant qu'accessoire)
Matériau du boîtier	Métal
Poids	env. 10 kg
Dimensions	170 x 450 x 330 mm
N° d'article (version standard)	PULSAR-80CU
N° d'article (-2I version avec 2 entrées de mesure)	PULSAR-80CU-2I

Contenu de la livraison

LR-Cal PULSAR-80Cu Contenu de la livraison

Calibrateur de température portable à bloc métallique LR-Cal PULSAR-80Cu ou LR-Cal PULSAR-80Cu-2I
Fusibles de rechange
Câble pour l'alimentation en tension
Câble de raccordement pour les tests de thermostat
Outil de retrait pour le remplacement des inserts de blocs métalliques
Certificat d'étalonnage d'usine (performance et précision de mesure)
Manuel d’instructions (anglais)

En plus, pour la version LR-Cal PULSAR-80Cu-2I :

Câble de raccordement électrique (rouge/noir) et bornes à vis (rouge/noir) pour les deux entrées de mesure

Inserts de blocs métalliques disponibles

LR-Cal PULSAR-80Cu Inserts de blocs métalliques disponibles

N° d'article	Description
PULSAR-80CU-INS-04	Insert de bloc métallique avec 4 fraisages, donne des trous pour des échantillons de 4 + 6 + 9 + 12 mm de diamètre
PULSAR-80CU-INS-12	Insert en bloc métallique avec un maximum de 12 fraisages, donnant un maximum de 12 trous avec des diamètres spécifiques au client (de 3,0 à 6,5 mm de diamètre, dans la mesure où cela est réalisable)

Autres accessoires + pièces de rechange

LR-Cal PULSAR-80Cu Autres accessoires + pièces de rechange

Certificat DAkkS

N° : DKD-T-KAL-TK-6T

Option :
Certificat d'étalonnage DAkkS
Pour la chaîne de mesure composée de l'affichage du calibrateur et du capteur de référence interne, 6 points de mesure.

Valise trolley

N° : PULSAR-80CU-KOFFER

Accessoires :
Valise avec inserts en mousse moulée
pour LR-Cal PULSAR-80Cu(-2I)
avec poignée extensible et roulettes

Logiciel pour PC Windows

N° : 599.0.000.0003.0

Accessoires :
Logiciel pour PC Windows AQ2Sp2
Version à télécharger
Câble de connexion RS232 inclus

Convertisseur RS232-USB

N° : RS232-USB-KONV

Accessoires :
Convertisseur d'interface
RS232 vers USB

Explication sur les calibrateurs de température à bloc métallique

L'objet à tester (les appareils de mesure de la température de tous types, c'est-à-dire par exemple les thermomètres à aiguille, les thermomètres à résistance, les commutateurs de température, les thermostats, etc.) et l'instrument de mesure de la température de référence (intégré au calibrateur ou référence externe) sont soumis de la même manière à des températures d'essai. Les valeurs de mesure de la référence sont comparées aux valeurs de l'objet sous test. Ainsi, il est possible de se prononcer non seulement sur le fonctionnement de l'appareil à tester, mais aussi sur la précision de mesure ou l'écart des valeurs mesurées de l'appareil à tester.

Veuillez noter que les données relatives à l'uniformité de température radiale et axiale mentionnées dans les caractéristiques techniques respectives se rapportent à des profondeurs d'immersion déterminées et ne sont pas nécessairement valables pour toutes les profondeurs d'immersion. Les indications de plage de température sont valables pour une température ambiante de +20°C.

Les calibrateurs de température à bloc métallique LR-Cal disposent d'une référence interne (intégrée). Si la précision de celle-ci n'est pas suffisante, il est possible d'utiliser une référence externe (sans ou avec son propre affichage).

Les calibrateurs de température à bloc métallique LR-Cal sont disponibles en deux versions différentes. Une version de base et une version « -2I » avec des entrées de mesure intégrées pour deux capteurs de température (sonde à résistance ou thermocouple), par ex. un capteur de référence externe et un échantillon, ou deux échantillons. Dans cette variante, les trois températures sont affichées simultanément : valeur de mesure de la référence intégrée dans le calibrateur et valeurs de mesure des deux capteurs externes raccordés.

De plus, le logiciel PC LR-Cal AQ2sp2 est disponible en tant qu'accessoire pour les calibrateurs de température à bloc métallique LR-Cal. Il permet de contrôler le calibrateur via son interface série entièrement à partir d'un PC (éventuellement avec un convertisseur RS232/USB en option), d'étalonner manuellement ou automatiquement un ou plusieurs échantillons, d'effectuer des tests de charge et de durée de vie, des tests de thermostat, ainsi que de générer des certificats d'étalonnage.

Synonymes

Les calibrateurs de température à bloc métallique sont également appelés

Calibrateur de bloc
Calibrateur à bloc métallique
Four d'étalonnage
Calibrateur de température
Appareil d'étalonnage de la température
Four d'étalonnage de température
