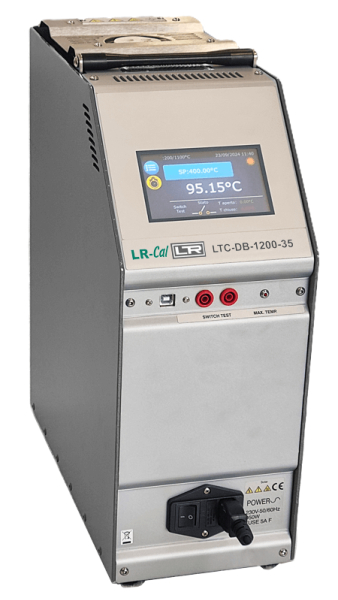

LR-Cal LTC-DB-1200-35 Calibrador de temperatura con bloque metálico +200...+1200°C

Calibrador de temperatura portátil con bloque metálico
Rango +200 °C...+1200 °C
Precisión ±3 °C, estabilidad ±0,05 °C
Bloque: 35 mm de diámetro
Profundidad de inmersión: 210 mm

Menor carga térmica para las muestras en LR-Cal LTC-DB-1200-35

Menor carga térmica para sus muestras

Vista desde arriba de la tapa aislante

Descripción

LR-Cal LTC-DB-1200-35 Descripción

El calibrador de temperatura con bloque metálico LR-Cal LTC-DB-1200-35 sirve como fuente de temperatura y dispositivo de referencia, para la comprobación y calibración de todo tipo de dispositivos de medición de temperatura.

Rango de temperatura +200 °C...+1200 °C.
Distribución homogénea de la temperatura.
Fácil manejo con pantalla táctil a color.
Función de rampa + pruebas de termostato.
Calibraciones controladas por ordenador a través de la interfaz USB y el software opcional LR-Cal Aq2Sp2 para PC con MS-Windows®.
Numerosos insertos de bloque con diferentes orificios disponibles para diferentes objetos de prueba.

Menor carga térmica para sus objetos de ensayo
El calibrador de temperatura de bloque metálico LR-Cal LTC-DB-1200-35 está equipado con un sistema de ventilación forzada de contraflujo que mantiene la temperatura en la parte superior del calibrador muy baja. Esta solución permite mantener el cabezal de conexión o la carcasa del objeto de ensayo muy cerca de la temperatura ambiente.

Además, garantiza una alta seguridad para el operador, ya que la temperatura de la rejilla en la parte superior de la carcasa se mantiene muy baja.

La imagen muestra un termopar como dispositivo bajo prueba en un LR-Cal LTC-DB-1200-35 a 1000 °C. La temperatura del cabezal de conexión del dispositivo bajo prueba, medida con un pirómetro óptico, es de solo 37,7 °C, muy cercana a la temperatura ambiente. Esta prueba confirma el excelente aislamiento de este calibrador.

Especificaciones

LR-Cal LTC-DB-1200-35 Especificaciones

Descripción:	Datos:
Rango de temperatura:	+200...+1200°C
Pantalla:	Pantalla táctil a color
Precisión de la pantalla:	±3°C en todo el rango de temperatura *
Unidades de medida:	°C / °F / K
Resolución de la pantalla:	0,1° / 0,01° / 0,001°
Tiempo medio de calentamiento: (incluida la estabilización)	aprox. 60 min. de la temperatura ambiente hasta +1000°C
Tiempo medio de enfriamiento: (incluida la estabilización)	aprox. 330 min. de +1000°C hasta +100°C
Estabilidad:	±0,05°C
Uniformidad axial:	1,5° ±0,8 **
Uniformidad radial:	±0,5°C ***
Diámetro de la abertura:	35 mm
Profundidad de la abertura:	210 mm
Material de la inserción:	Cerámica (opcionalmente Inconel)
Prueba del interruptor; voltaje:	Abierto/Cerrado; 4,5 VCC
Función de rampa ajustable:	de 0,1°C/min
Interfaz para PC:	USB tipo B
Calibración automática:	en 5 puntos de temperatura
Sensores externos:	-/-
Fuente de alimentación:	230 VCA 50/60 Hz
Consumo de energía:	900 W
Dimensiones:	160 x 350 x 385 mm
Peso, incluidos los accesorios estándar:	11,5 kg

Todos los valores se han medido a una temperatura ambiente de +20 °C.
La estabilización se confirma mediante un signo de raíz y una señal acústica
* = Desviación de temperatura entre la pantalla y la sonda de referencia.
** = Diferencia máxima de temperatura con temperatura estable durante 30 minutos.
*** = Medido a 1000°C y desde el fondo del recipiente hasta 40 mm por encima.

Contenido del suministro

LR-Cal LTC-DB-1200-35 Contenido del suministro

Calibrador de temperatura portátil con bloque metálico LR-Cal LTC-DB-1200-35.
Fusibles de repuesto.
Cable de alimentación.
Cable de conexión para pruebas de termostato.
1 inserto de bloque de 35 x 160 mm de cerámica, con 4 orificios: 4,8 + 6,4 + 9,5 + 12,8 mm de diámetro (profundidad 125 mm).
1 herramienta para extraer los insertos de bloque.
Certificado de inspección 3.1 según DIN EN 10204 (certificado de calibración de fábrica).
Manual de instrucciones DE+EN.

Insertos de bloque disponibles

LR-Cal LTC-DB-1200-35 Insertos de bloque disponibles

Dimensiones exteriores: 35 x 160 mm (profundidad de inmersión útil 125 mm)

• Insertos de bloque y tapas aislantes con orificios estándar:
N.º de artículo:	Número de perforaciones	Material	Inserto de bloque con orificios estándar
LTC-BI-35-160-4C	4	Cerámica	4,8 + 6,4 + 9,5 + 12,8 mm de diámetro
LTC-BI-35-160-4C	4	Cerámica	(1 x incluido en el volumen de suministro del dispositivo)
LTC-BI-35-160-4I	4	Inconel 600	4,8 + 6,4 + 9,5 + 12,8 mm de diámetro
N.º de artículo:	Número de perforaciones	Tapa aislante de Duratec, con orificios estándar
LTC-ID-35-4	4	adecuado para LTC-BI-35-160-4C + LTC-BI-35-160-4I
LTC-ID-35-4	4	(1 x incluido en el volumen de suministro del dispositivo)
• Insertos de bloque y tapas aislantes para perforaciones específicas del cliente:
N.º de artículo:	Número de perforaciones	Material	Uso del bloque
LTC-BI-35-160-C1	Según las necesidades del cliente	Keramik	Según los deseos del cliente, solicite asesoramiento
LTC-BI-35-160-I1	Según las necesidades del cliente	Inconel	Según los deseos del cliente, solicite asesoramiento
N.º de artículo:	Número de perforaciones	Tapa aislante de Duratec
LTC-ID-35-C	Según las necesidades del cliente	Según los requisitos del cliente, adecuado para el uso en bloques

Inserto de bloque de cerámica:
Blockeinsatz aus Keramik

Inserto de bloque de Inconel:
Blockeinsatz aus Inconel

Tapa aislante de Duratec:
Isolierdeckel aus DURATEC

Otros accesorios + piezas de repuesto

LR-Cal LTC-DB-1200-35 Otros accesorios + piezas de repuesto

Certificado de
calibración DAkkS

N°: DKD-T-KAL-TK-6T

Opción:
Certificado de calibración DAkkS
para la cadena de medición compuesta por el indicador del calibrador y el sensor de referencia interno, 6 puntos de medición

Software para PC
Aq2Sp2

N°: LTC-AQ2SP2

Accesorio:
Software para PC con Windows Aq2Sp2
Versión descargable

Maleta rígida
resistente

N°: LTC-DB-AKOFFER

Accesorio:
Maleta de aluminio resistente para almacenamiento y transporte
con espacio para el dispositivo y los accesorios
Dimensiones: 50 x 37 x 60 cm

Maleta con
ruedas

N°: LTC-DB-TROLLEY

Accesorio:
Maleta rígida con ruedas y revestimiento interior de espuma moldeada.
Con asa extensible y ruedas.

Herramienta para
extraer

N°: LTC-DB-TW

Pieza de repuesto:
Herramienta para extraer los insertos de bloque metálico
(1 unidad ya incluida en el volumen de suministro del aparato)

¿Qué es la calibración de temperatura con un calibrador de temperatura de bloque metálico?

El objeto de ensayo (dispositivos de medición de temperatura de todo tipo, por ejemplo, termómetros de cuadrante, termómetros de vidrio, termómetros de resistencia, interruptores de temperatura, termostatos, etc.) y el dispositivo de medición de temperatura de referencia (instalado en el calibrador o referencia externa) se someten a temperaturas de ensayo en igual medida. Los valores medidos de la referencia se comparan con los valores de la probeta de ensayo. De este modo, no sólo se puede hacer una afirmación sobre la función de la probeta de ensayo, sino también sobre la precisión de medición o la desviación del valor medido de la probeta de ensayo.

Tenga en cuenta que las especificaciones relativas a la uniformidad radial y axial de la temperatura que figuran en los datos técnicos respectivos se refieren a profundidades de inmersión específicas y no son necesariamente aplicables a todas las profundidades de inmersión. Las especificaciones de rango de temperatura se aplican a una temperatura ambiente de +20°C.

Los calibradores de temperatura de bloque metálico LR-Cal tienen una referencia interna (incorporada). Si su precisión no es suficiente, puede utilizarse una referencia externa (sin o con indicación propia).

Para los calibradores de temperatura con bloque metálico LR-Cal LTC (excepto las versiones LTC-DB-0550-60 y LR-Cal LTC-DB-1200-35) está disponible la opción LTC-MP-3I, con tres entradas de medición (2 para Pt 100/TC y 1 para señal analógica 4... 20 mA/0...10 V).

Der Metallblock-Temperaturkalibrator LR-Cal LTC-DB-0550-60 ist in zwei Versionen lieferbar: Normalversion und "-2I"-Version mit 2 Messeingängen (für Pt 100/TC).

Für die LR-Cal Metallblock-Temperaturkalibratoren der kompakten PYROS Serie gibt es diese Option nicht.

El software para PC LR-Cal Aq2Sp2 también está disponible como opción para los calibradores de temperatura de bloques metálicos LR-Cal. Esto permite controlar completamente el calibrador desde el PC a través de su interfaz serie, calibrar manual o automáticamente una o varias probetas, realizar pruebas de carga y de vida útil, pruebas de termostato y crear certificados de calibración.

Sinónimos

Los calibradores de temperatura de bloque metálico también se conocen como

calibrador de bloque
calibrador de bloque metálico
horno de calibración
calibrador de temperatura
calibrador de temperatura
horno de calibración de temperatura
