LR-Cal LDM 80
Präzisions-Referenzdruckmessgerät
Genauigkeit ±0,1/0,2% FS, Druckbereiche bis 3.000 bar

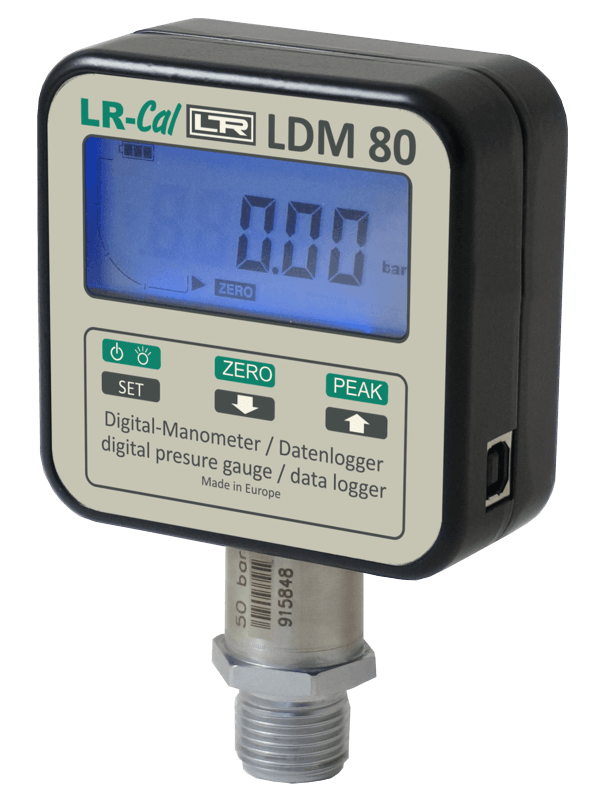

LR-Cal LDM 80 Präzisions-Digitalmanometer

Präzisions-Digitalmanometer
mit Mediumtemperaturmessung
Genauigkeit ±0,1% FS oder ±0,2% FS
0...100 mbar bis 0...3.000 bar
Messung und Anzeige der Mediumtemperatur
-10...+70°C ±1°C
USB-Schnittstelle
Kostenlose Software LR-Cal LDM-COM
Akku-Betrieb

LR-Cal LDM 80 Abmessungen

LR-Cal LDM 80
mit Antenne für drahtlose Messdatenübertragung

LR-Cal LDM 80
mit
LR-Cal LSP 1000-H
Druckvergleichsprüfpumpe

Beschreibung

LR-Cal LDM 80 Beschreibung

Das digitale Referenzdruckmanometer und Datenlogger LR-Cal LDM 80 verfügt über eine herausragende Langzeitstabilität, einen 16-bit A/D-Wandler und moderne Mikroprozessorsteuerung. Er eignet sich ideal für Referenz-Druckmessungen, sowie Prüf- und Kalibrieraufgaben.

Eigenschaften

Genaue Druckmessungen von 0...100 mbar bis 0...3.000 bar
Genauigkeit ±0,2% v.E. oder ±0,1% v.E.
Datenaufzeichnung (Datenlogger) bis 60.000 Werte
Messung und Anzeige der Medium-Temperatur
Bereich -10...+70°C, Genauigkeit ±1°C, Auflösung 0,1°C
Große, hervorragend ablesbare LCD-Anzeige, inkl. Bargraph-Anzeige, Hintergrundbeleuchtung
Serienmäßig mit USB-Schnittstelle
10 verschiedene Druckeinheiten auswählbar
Programmierbarer digitaler Filter
Nullierung auf Tastendruck ("Zero-Funktion")
Min.- und Max.Wert-Speicherung ("PEAK-Funktion")
Druckanschluss G 1/2" unten Außengewinde (ab 1.000 bar mit 60° Dichtkonus)

Das Präzisions-Digitalmanometer LR-Cal LDM 80 ist zusammen mit der Kalibrier-Handtestpumpe LR-Cal LPP 10, LR-Cal LPP 40 und LR-Cal LPP 60 (pneumatisch) sowie LR-Cal LPP 700 und LR-Cal LPP 1000 (hydraulisch) hervorragend für den Vor-Ort-Einsatz geeignet. In Verbindung mit den Vergleichsprüfeinrichtungen LR-Cal LSP (Spindelpumpen) eignet er sich sehr gut auch für den Betrieb im Labor und in der Werkstatt.

Das Gerät misst nicht nur den Druck sondern auch die Mediumtemperatur. Die Datenlogger-Funktion speichert bis zu 60.000 Messwerte (entweder 60.000 Druckwerte oder 30.000 Druckwerte plus 30.000 Temperaturwerte). Der Benutzer kann zwischen zehn Druckeinheiten auswählen bzw. umschalten, die Anzeigeauflösung verändern sowie einen digitalen Filter programmieren. Somit eignet sich das Digital-Feinmessmanometer LR-Cal LDM 80 besonders gut für Mess- und Kalibrieraufgaben aller Art.

Ein praktischer Tragekoffer, ein USB-Anschlusskabel, ein Steckerladegerät für den eingebauten Akku sowie ein rückführbarer Werks-Kalibrierschein gehören zum serienmäßigen Lieferumfang.

Serienmäßig ist das digitale Referenzdruckmanometer und Datenlogger LR-Cal LDM 80 mit einer USB-Schnittstelle ausgestattet. Optional können die Daten WIRELESS, also drahtlos, an einen PC oder Laptop übertragen werden. Außerdem steht eine optionale Ausführung mit Druckschalter-Test Funktion und -Anschluss zur Verfügung.

Optional kann das Präzisions-Digitalmanometer LR-Cal LDM 80

mit Anschlussbuchse und Anschlusskabel für Druckschalter-Tests
mit WIRELESS Antenne für drahtlose Datenübertragung

ausgestattet werden.

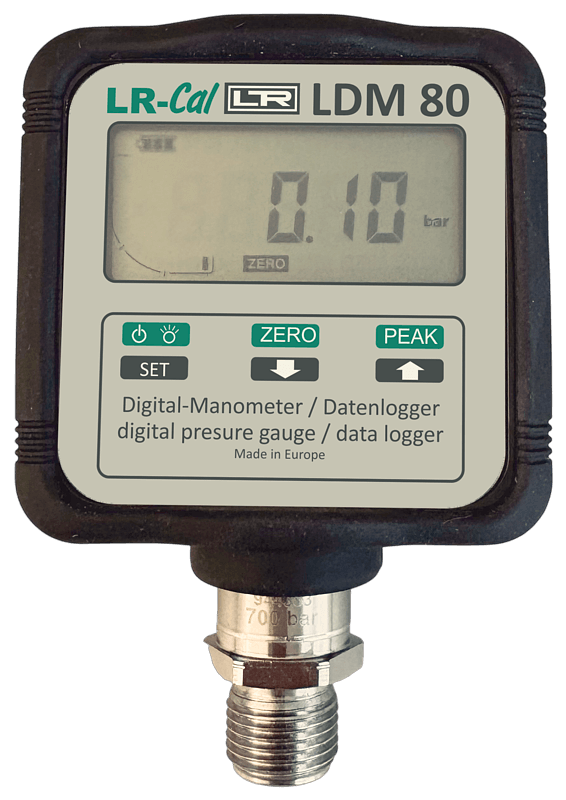

Für die schonende Anwendung empfehlen wir Ihnen die als Zubehör lieferbare Gummischutzkappe, Artikel-Nr. LDM80-GK.

Kostenlose Software LR-Cal LDM-COM

Screenshot LR-Cal LDM-COM Software

Unter "LR-Cal LDM 80: DOWNLOAD" weiter oben auf dieser Seite können Sie die kostenlose Software LR-Cal LDM-COM (für Microsoft®Windows®) herunterladen. Sie bietet Ihnen drei Betriebsmodi:

Kalibrierung (Kalibrierungstabelle):
Aufzeichnung der bei einer Kalibrierung von Geräten gemessenen Daten und Speicherung in einer Datentabelle.
Datenaufzeichnung
Automatische Aufzeichnung (Logging) von Messwerten (mit Datum- und Zeitstempel) in einem einstellbaren Zeitintervall.
Speicher auslesen:
Herunterladen von Daten aus dem Speicher des Kalibrators.

Spezifikation

LR-Cal LDM 80 Spezifikation

Beschreibung:	Angaben:
Genauigkeit	±0,1% FS mit Option LDM80-KL01, sonst ±0,2% FS
Interne Auflösung	65.000 Digits
Messrate (wenn digitaler Filter auf Null gestellt ist)	10 pro Sekunde (alle 100 ms eine Messung)
Messwertfilter	Programmierbarer digitaler Filter (Anzeigestabilisierung bei Pulsationen usw.)
Temperaturmessung	Auflösung 0,1°C, Genauigkeit ±1°C (Bereich -10...+70°C, Umgebungstemp. 0...50°C, Temperatureinheiten °C + °F)
Referenztemperatur	+23°C
Arbeitstemperaturbereich	-10...+70°C
Lagertemperatur	-10...+80°C
Temperatureinfluss	≤±0,002°C / 1°C
Anzeige	LCD, Ziffernhöhe 13 mm, kontrastreich, einstellbare Hintergrundbeleuchtung
Einstellbare Auflösung	1, 2, 5, 10
Schnittstelle	USB 2.0 (auf PC-Seite virtueller COM-Port, einstellbare Baudrate 19200, 9600 oder 4800) OPTIONAL: WIRELESS 433 MHz, Reichweite bis 200 m bei "freier Sichtverbindung", max. 10 Übertragungen pro Sek.
Nullstellung	Auf Tastendruck, bis 50% der Spanne
Maximal-/Minimalwert	PEAK-Funktion, aktiv bei Über- und Unterdruckmessung, 10 Messungen / Sekunde
Druckeinheiten (auswählbar)	bar, mbar, psi, kPa, kg/cm², mHg, mmHg, mmH2O, mH2O
Temperatureinheiten (auswählbar)	°C, °F
Datenlogger	max. Speicherrate 1 Messwert je Sekunde; Speicherkapazität max. 60.000 Messwerte (also entweder 60.000 Druckwerte oder 30.000 Druckwerte plus 30.000 Temperaturwerte)
Versorgung	Eingebauter Lithium-Ionen Akku 3,7 V (Größe 14500, bis zu ca. 3 Monate Betrieb ohne Laden, bei ausgeschalteter Hintergrundbeleuchtung und ohne Datenübertragungen). Ladezeit ca. 8 Stunden (über PC oder mitgeliefertes USB-Ladegerät)
Druckanschluss	G 1/2" Außengewinde, empfohlene Dichtung: USIT A 63-18; Druckbereiche > 1.000 bar: mittels einem der beiden mitgelieferten Dichtkonusse 60° Optional: 1/2" NPT außen, oder für Druckbereiche bis 700 bar G 1/4" oder 1/4" NPT Außengewinde
Druckbelastung	Statische Drücke bis 100% v.E., max. erlaubter Überdruck bis 150% v.E., Berstdruck >300% v.E.; bei hoher dynamischer Belastung 75% v.E.
Druckanschlussbefestigung	Sechskant SW 27, Anzugsdrehmoment 28 Nm
Schutzart	IP 40
Materialien	Anzeigegehäuse aus schwarz beschichtetem Aluminium, Drucksensor und Druckanschluss aus Edelstahl

Messbereiche (Druck + Mediumtemperatur)

LR-Cal LDM 80 Messbereiche (Druck + Mediumtemperatur)

Messbereich [bar]	maximale Anzeigeauflösung [bar]
0...0,1 (0...100 mbar)	0,1 mbar
0...0,25 (0...250 mbar)	0,1 mbar
0...0,5 (0...500 mbar)	0,1 mbar
0...1	0,001
0...2,5	0,001
0...5	0,001
0...10	0,01
0...20	0,01
0...50	0,01
0...100	0,1
0...250	0,1
0...350	0,1
0...500	0,1
0...700	0,1
0...1.000 (inkl. 2 St. Dichtkonus 60°)	1
0...1.500 (inkl. 2 St. Dichtkonus 60°)	1
0...2.000 (inkl. 2 St. Dichtkonus 60°)	1
0...2.500 (inkl. 2 St. Dichtkonus 60°)	1
0...3.000 (inkl. 2 St. Dichtkonus 60°)	1
-1...+1	0,001
-1...+2,5	0,001
-1...+5	0,001
-1...+20	0,01
-1...+40	0,01
-1...+60	0,1
0...0,5 bar absolut	0,0001
0...1 bar absolut	0,001
0...2,5 bar absolut	0,001
0...5 bar absolut	0,001
0...10 bar absolut	0,01
Messbereich [Mediumtemperatur]	maximale Anzeigeauflösung [°C]
-10...+70°C (bei Umgebungstemperatur 0...50°C)	0,1

Lieferumfang

LR-Cal LDM 80 Lieferumfang

Präzisions-Digitalmanometer (Referenzdruckmessgerät) LR-Cal LDM 80
Steckerladegerät 115...240 VAC (Anschluss an USB-Buchse)
USB-Kabel
Kleiner Aufbewahrungskoffer
Werkskalibrierschein
Bei Messbereichen ab 1.000 bar: 2 Stück Dichtkonus 60° für den Druckanschluss
Bedienungsanleitung DE+EN

Optionen + Zubehör + Ersatzteile

LR-Cal LDM 80 Optionen + Zubehör + Ersatzteile

Genauigkeit ±0,1% FS

Artikel-Nr.: LDM80-KL01

Option (Mehrpreis):
Genauigkeit ±0,1% FS
(statt ±0,2% FS)
Inkl. Werkskalibrierschein

Online kaufen

Druckanschluss G 1/4"

Artikel-Nr.: MP-14-BSP

Option (Mehrpreis):
Druckanschluss G 1/4" außen
(statt G 1/2" außen)
Nur für Messbereiche
bis max. 700 bar

Online kaufen

Druckanschluss 1/4" NPT

Artikel-Nr.: MP-14-NPT

Option (Mehrpreis):
Druckanschluss 1/4" NPT außen
(statt G 1/2" außen)
Nur für Messbereiche
bis max. 700 bar

Online kaufen

Druckanschluss 1/2" NPT

Artikel-Nr.: MP-12-NPT

Option (Mehrpreis):
Druckanschluss 1/2" NPT außen
(statt G 1/2" außen)
Für alle Messbereiche

Online kaufen

Druckschaltertest-Funktion

Artikel-Nr.: LDM80-ST

Option (Mehrpreis):
Geräteausführung mit Druckschaltertest-Funktion
Mit Anschlussbuchse am Gerät und Anschlusskabel

Online kaufen

WIRELESS-Ausführung

Artikel-Nr.: LDM80-WF

Option (Mehrpreis):
Geräteausführung mit WIRELESS-Antenne zur drahtlosen Messdatenübertragung.
Empfängerseitig wird WIRELESS-Empfänger Art.Nr. PC-WIRELESS benötigt.

Online kaufen

WIRELESS-Empfänger

Artikel-Nr.: PC-WIRELESS

Zubehör:
WIRELESS-Empfangsantenne zum Anschluss an PC/Laptop via USB.
Es wird die Geräteoption Art.Nr. LDM80-WF benötigt.

Online kaufen

Gummischutzkappe

Artikel-Nr.: LDM80-GK

Zubehör:
Gummischutzkappe (gelb)

Schützt das Gerät vor Beschädigungen und Stößen

Online kaufen

Volumenreduzierstück

Artikel-Nr.: VRS-G12

Zubehör:
Volumenreduzierstück

Reduziert das Innenvolumen des Druckanschlusses, wird nur bei Verwendung mit pneumatischen LR-Cal Kalibrierhandtestpumpen benötigt

Online kaufen

Steckerladegerät

Art.Nr.: LHM-LDM80-LADEGERAET

Ersatzteil:
Steckerladegerät 110...240 VAC
Anschluss an USB-Buchse des Gerätes
(Hinweis: 1 Ladegerät ist bereits im Gerätelieferumfang enthalten)

Online kaufen

Dichtkonus 60°

Art.Nr.: TLDMM-DK

Ersatzteil:
Dichtkonus 60°
zum Einsetzen in den G 1/2" Druckanschluss bei Druckbereichen ab 1.000 bar
(2 Stück bereits im serienmäßigen Lieferumfang enthalten)

Online kaufen
