LR-Cal LTC 100-F
Bain d'étalonnage de température portable
-35...+160°C

LR-Cal LTC 100-F Bain d'étalonnage de température
LR-Cal
  • Portable, utilisation via écran tactile
  • Plage de température -35°C...+160°C
  • Précision ±0,1°C, stabilité ±0,01°C
  • Volume du bain d'étalonnage 0,7 litre
    (60 mm de diamètre, 195 mm de profondeur d'immersion)
  • Option : inserts de bain d'étalonnage interchangeables (facilitant ainsi le changement du liquide de fonctionnement pour différentes températures)
  • Option : inserts en bloc métallique avec 4 à 12 trous, émetteur noir, sonde de surface

Les illustrations montrent également des options et des accessoires dont le prix est plus élevé.

Temperaturkalibrierbad LR-Cal LTC 100-F

Bain d'étalonnage de température
LR-Cal LTC 100-F

Temperaturkalibrierbad LR-Cal LTC 100-F

Bain d'étalonnage de température
LR-Cal LTC 100-F

Temperaturkalibrierbad LR-Cal LTC 100-F

Bain d'étalonnage de température
LR-Cal LTC 100-F

LR-Cal LTC 100-F Options + autres accessoires

Certificat d'étalonnage DAkkS

N° : DKD-T-KAL-TK-6T
DKD-T-KAL-TK-6T

Option :
Certificat d'étalonnage DAkkS
(au lieu du certificat d'étalonnage d'usine)

Deuxième entrée de mesure Pt 100

N° : LTC-F-EXTSENS
LTC-F-EXTENS

Option :
Deuxième canal d'entrée de mesure du régulateur PID intégré à l'appareil, y compris connecteur FA-DIN6, pour Pt 100 (3/4 fils).

Cette option permet d'utiliser l'appareil avec un capteur de référence externe.

Sonde de référence PT 100 externe

N° : LTC-F-PT100
LTC-F-PT100

Accessoires :
Capteur de référence externe de précision
Pt 100 avec prise FA-DIN6 pour le raccordement direct à l'appareil (l'option LTC-F-EXTSENS doit être commandée ici !).

Plage de température -50...+300°C
Précision ±0,1°C
Diamètre de la sonde 4 mm
Longueur d'immersion 300 mm

Valeurs de mesure intégrées dans le certificat de l'appareil : Chaîne de mesure sonde externe et affichage de l'appareil, si commandés avec l'appareil de base.

Couvercle d'isolation du réservoir

N° : LTC-F-DECKEL-05
LTC-F-DECKEL-05

Accessoires :
Couvercle du récipient d'étalonnage (pour l'insert du bain d'étalonnage), à visser, en acrylique transparent.

Y compris 5 trous pour les échantillons et une fixation centrale pour le capteur de référence externe LTC-F-PT100 en option avec entrée LTC-F-EXTSENS.

Cet accessoire permet une fixation pratique des échantillons et assure une perte de température moindre par l'ouverture du récipient.

Valise trolley

N° : LTC-F-KOFFER
LTC-F-KOFFER

Accessoires :
Valise trolley solide avec roulettes et poignée extensible

Huile de silicone AC 10

N° : LTC-F-AC10
LTC-F-AC10

Accessoires :
Bouteille de 1 litre avec milieu d'étalonnage
Huile de silicone AC 10
Plage de travail -30...+160°C
Point d'inflammation 170°C
Viscosité à 25°C : 10 cSt
Viscosité à 60°C : 6 cSt
Thermique
Conductivité thermique : 0,140 W/m K
Capacité thermique : 1,5 KJ/kg K
Densité spécifique : 0,94

Huile de silicone AC 20

N° : LTC-F-AC20
LTC-F-AC20

Accessoires :
Bouteille de 1 litre avec milieu d'étalonnage
Huile de silicone AC 20
Plage de travail -20...+200°C
Point d'inflammation : 240°C
Viscosité à 25°C : 20 cSt
Viscosité à 60°C : 12 cSt
Thermique
Conductivité thermique : 0,140 W/m K
Capacité thermique : 1,5 KJ/kg K
Densité spécifique : 0,95

LR-Cal LTC 100-F lieferbare Einsätze

Insert pour bain
d'étalonnage

N° : LTC-F-INSERT-FL
LTC-F-INSERT-FL

Accessoires :
Insert pour bain de calibrage
y compris panier d'accrochage, barre de mixage magnétique et couvercle de fermeture.

Profondeur d'immersion 190 mm
diamètre 60 mm
Volume 0,7 litre

Avec des inserts de bain de calibrage supplémentaires, vous simplifiez considérablement l'utilisation de l'appareil lorsque vous travaillez avec différentes huiles de silicone (en fonction de la température) : Vous remplacez simplement l'insert au lieu de devoir vider et nettoyer le bain à chaque fois.

Insert en bloc métallique
avec 4 trous

N° : LTC-F-MB-04
LTC-F-MB-04

Accessoires :
Insert de bloc métallique
avec 4 trous
1x3,5 + 1x6,5 + 1x8,5 + 1x10,5
mm de diamètre

Insert de bloc métallique
avec 10 trous

N° : LTC-F-INSERT-10
LTC-F-INSERT-10

Accessoires :
Insert pour bloc métallique
avec 10 trous
2x3,5 + 2x4,5 + 2x6,5 + 2x8,5 + 2x10,5
mm de diamètre

Insert de bloc métallique
avec 12 trous

N° : LTC-F-INSERT-12
LTC-F-INSERT-12

Accessoires :
Insert de bloc métallique
avec 12 trous
3x3,5 + 3x6,5 + 3x8,5 + 3x10,5
mm de diamètre

Insert de bloc métallique
avec 12 trous

N° : LTC-F-INSERT-10S
LTC-F-INSERT-10S

Accessoires :
Insert de bloc métallique
avec 12 trous
2x3,5 + 2x4,5 + 2x5,5 + 2x6,5 + 1x8,5 + 2x9,5 + 1x10,5
mm de diamètre

Insert de bloc métallique
sans perçage

N° : LTC-F-INSERT-B
LTC-F-INSERT-B

Accessoires :
Insert de bloc métallique
sans perçage
(à percer soi-même)

Insert pour
sonde de surface

N° : LTC-F-INSERT-OF
LTC-F-INSERT-OF

Accessoires :
Insert de bloc métallique
pour sonde de surface


Insert noir pour spot

N° : LTC-F-INSERT-BB
LTC-F-INSERT-BB

Accessoires :
Insert en bloc métallique
avec émetteur noir

pour le contrôle, l'ajustage et l'étalonnage de thermomètres infrarouges à mesure sans contact

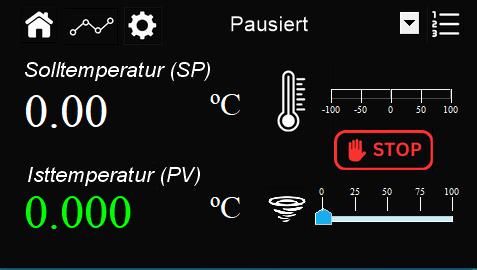

Différentes illustrations de l'écran tactile :

Informations sur les supports d'étalonnage appropriés

Liquides d'étalonnage pour les bains d'étalonnage de la température LR-Cal

En principe, les bains d'étalonnage de la température peuvent être remplis avec trois types de milieux d'étalonnage :

  • Fluides qui se trouvent à l'état liquide à la température ambiante, par exemple les huiles, l'alcool et les mélanges eau/alcool.

  • Milieux biphasiques qui deviennent liquides dans la plage de température d'utilisation prévue du calibrateur. Il s'agit généralement de mélanges de sels de potassium et de sodium qui sont pulvérulents à température ambiante et qui deviennent liquides à des températures comprises entre 150°C et 500°C. Ils sont utilisés exclusivement dans des bains d'étalonnage spécialement conçus à cet effet.

  • D'autres substances solides qui, dans certaines circonstances ou à certaines températures, atteignent un état similaire à celui d'un milieu liquide, par exemple du sable ou de la poudre d'aluminium avec une granulation/granularité extrêmement fine.

DRUCK & TEMPERATUR Leitenberger GmbH n'utilise pas de fluides biphasiques pour les inserts de bain d'étalonnage, bien que leur plage de température soit très élevée.
De tels fluides peuvent en effet être très dangereux pour l'utilisateur et même provoquer des explosions.

DRUCK & TEMPERATUR Leitenberger GmbH ne fabrique pas non plus d'inserts de bain d'étalonnage adaptés à une utilisation avec des substances solides, par exemple de la poudre d'aluminium.
Il n'est en effet pas possible d'empêcher à 100% que des particules de poudre correspondantes ne soient libérées dans l'environnement lors du fonctionnement du calibrateur. Ces milieux ne sont pas compatibles avec l'environnement.

Les fluides d'étalonnage commercialisés par DRUCK & TEMPERATUR Leitenberger GmbH pour les inserts de bain d'étalonnage sont donc exclusivement des huiles de silicone.

Médias d'étalonnage appropriés pour les appareils de la série LR-Cal LTC 100/200-F(-PLUS) :

Type de milieu d'étalonnage (liquide) Domaine d'application possible
*)		 Fumée Point d'éclair
***)
Huile de silicone AC 05 -40...+125°C +42°C
Huile de silicone AC 10 -30...+160°C +170°C
Huile de silicone AC 20 -20...+200°C +240°C
Huile de silicone AC 50 +30...+220°C +280°C
Huile de silicone AC 100 +70...+288°C +315°C
*) La « plage d'utilisation possible » décrit l'utilisation théorique du fluide. Toutefois, la viscosité peut être défavorable à une utilisation pratique en tant que fluide d'étalonnage, en particulier dans la partie inférieure de la plage d'utilisation.
***) A partir des températures indiquées, la fumée s'enflamme (ATTENTION : feu ouvert !)

Les supports d'étalonnage sont soumis à une usure (dégénérescence) qui est d'autant plus importante qu'ils ont été soumis souvent et longtemps à des températures élevées. Évitez donc les températures inutilement élevées pendant une période inutilement longue.
