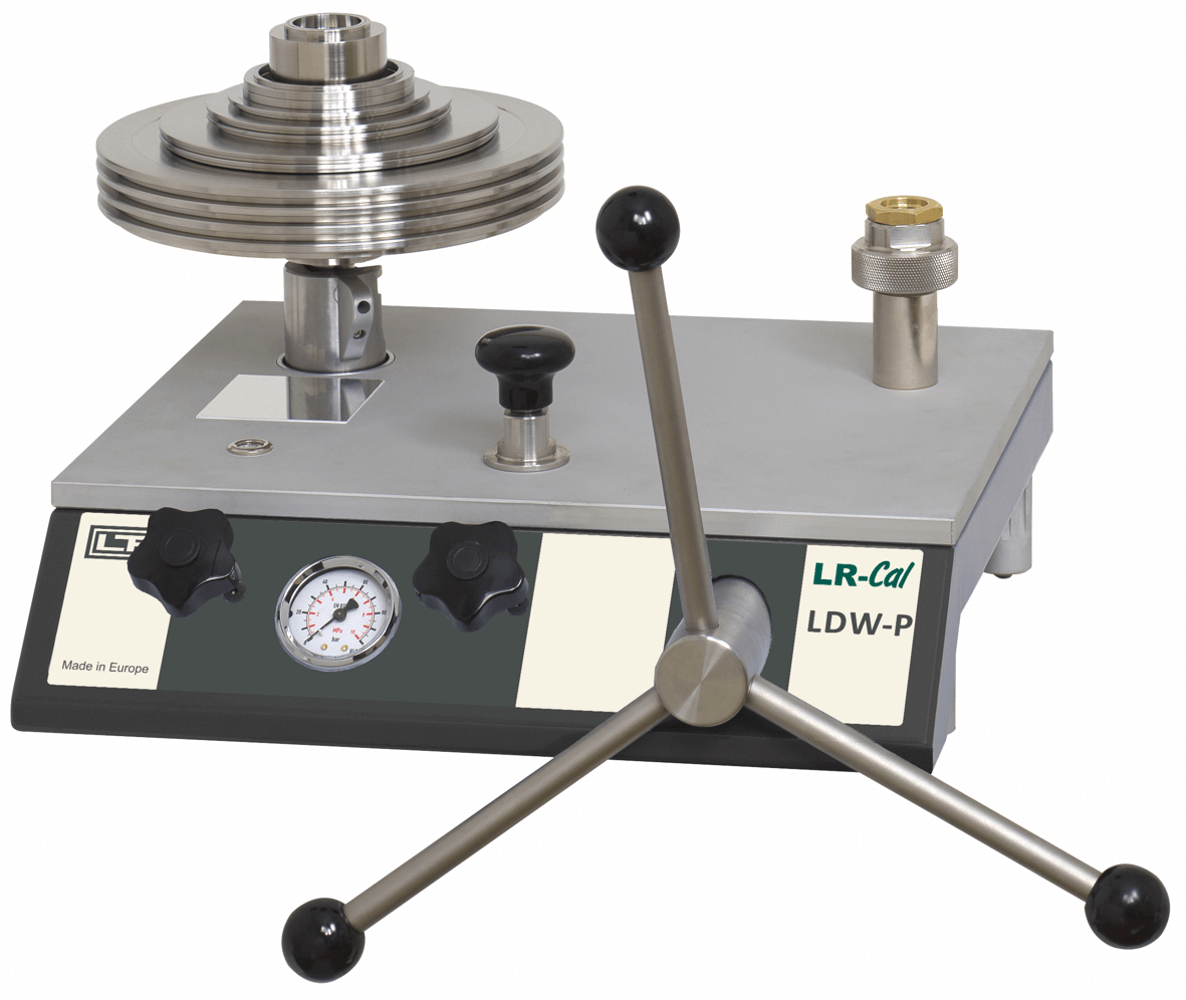

LR-Cal LDW-P Balance de pression / manomètre à piston
pneumatique, jusqu'à 120 bar
Précision jusqu'à ±0,008% de la valeur mesurée
Description
LR-Cal LDW-P Description
Étalon primaire éprouvé
Les manomètres à piston sont les appareils les plus précis disponibles sur le marché pour l'étalonnage d'appareils de mesure de pression électroniques ou mécaniques. La mesure directe de la pression (p = F/S), ainsi que l'utilisation de matériaux de haute qualité, permettent d'obtenir une incertitude de mesure très faible, associée à une excellente stabilité à long terme de 5 ans (recommandation selon le Service allemand de calibrage (DAkkS)). Les balances de pression / manomètres à piston sont utilisés depuis des années dans les laboratoires d'usine et de calibrage de l'industrie, des instituts nationaux et des instituts de recherche.
Mode de fonctionnement autonome
En raison de la génération de pression intégrée (pour les plages de mesure jusqu'à 7 bar) ainsi que du principe de mesure purement mécanique, le manomètre à piston LR-Cal LDW-P est également idéal pour une utilisation sur site, pour la maintenance et le service.
Principe de base
La pression est définie comme le quotient de la force et de la surface. Le cœur de la balance de pression LR-Cal LDW-P est donc constitué d'un système piston/cylindre fabriqué avec une grande précision, qui est chargé avec des appuis de masse pour générer les différents points de contrôle.
L'appui de masse est proportionnel à la pression visée et est obtenu par des poids de disque échelonnés de manière optimale. Ces poids de disque sont fabriqués en standard pour l'accélération normalisée de 9,80665 m/s², mais peuvent également être adaptés en option à leur lieu d'utilisation spécifique et être calibrés par le DAkkS.
Fonctionnement simple
Dans l'appareil de base stable, la version jusqu'à 7 bar permet de remplir et de comprimer facilement même les grands volumes d'essai avec la pompe à pression primaire intégrée. Pour augmenter encore la pression, une pompe à broche réglable très précise avec broche à rotation interne est intégrée. Les plages à partir de 25 bar (jusqu'à 130 bar) disposent d'un raccord pour une alimentation en pression externe (par ex. bouteille d'azote avec détendeur).
Dès que le système de mesure se trouve en état de lévitation, il y a un équilibre des forces entre la pression et les appuis de masse. Grâce à l'excellente finition du système, cette pression reste stable pendant plusieurs minutes, ce qui permet d'effectuer sans problème les valeurs de pression pour la mesure comparative ou des travaux d'ajustement plus importants sur l'objet à tester.
Deux versions d'appareils de base
Le manomètre à piston LR-Cal LDW-P avec piston lesté est livré dans l'une des deux variantes suivantes, en fonction de la plage de mesure :
- Appareil de base, pour des plages de mesure jusqu'à 7 bar / 100 psi
avec génération de pression d'essai intégrée via une pompe à pression d'admission et une pompe à broche - Appareil de base, pour plages de mesure à partir de 25 bar, ainsi que pour le vide
avec vanne de dosage d'entrée et raccordement pour une alimentation externe en pression (ou en dépression)
REMARQUE : En cas d'utilisation avec un système de vérin à vide, ce deuxième modèle avec raccordement pour une alimentation externe en pression/dépression DOIT être utilisé.
Les appareils de base sont équipés en standard d'un raccord pour le système de cylindre à piston avec filetage extérieur 3/4" GAZ. Une fixation rapide pour le système de cylindre à piston est disponible en option (obligatoire pour le domaine du vide). Elle permet un changement rapide et sûr du système piston-cylindre sans outil.
Le raccordement de l'objet à tester s'effectue sans outil sur un système de raccordement rapide. Grâce à l'écrou moleté à rotation libre, les échantillons peuvent être orientés à volonté. Un insert fileté avec un filetage intérieur 1/2" GAZ est fourni en standard. D'autres inserts filetés sont disponibles en option et permettent de raccorder tous les appareils de mesure de pression courants.
Particularités :
- Incertitude de mesure totale jusqu'à ±0,008% de la valeur indiquée
- Certificat d'étalonnage d'usine traçable en série (option : certificat d'étalonnage DAkkS)
- Très grande stabilité à long terme, recalibrage recommandé tous les 5 ans seulement
- Disques de masse en acier inoxydable, adaptation à l'accélération locale de la chute du lieu d'utilisation sans supplément de prix
- Dimensions compactes
Applications :
- Etalon primaire pour la grandeur de mesure pression, jusqu'à max. 120 bar (1.600 psi), pneumatique
- Appareil de référence pour les laboratoires d'usine et d'étalonnage pour le contrôle, l'ajustage et l'étalonnage d'appareils de mesure de pression de tous types.
- Système complet autonome, convient également pour une utilisation sur site.
Système piston-cylindre
LR-Cal LDW-P Système piston-cylindre
Les pistons et les cylindres sont fabriqués en carbure de tungstène. Comparé à d'autres matériaux, le carbure de tungstène a des coefficients de dilatation à la pression et à la température très faibles, ce qui entraîne une très bonne linéarité de la surface effective de la section du piston et une grande précision.
Schéma : Le système piston-cylindre et les disques de masse de la balance manométrique LR-Cal LDW-P sont très bien protégés contre les contacts, les chocs ou les salissures extérieures dans un boîtier massif en acier inoxydable. En même temps, une sécurité contre la surpression est intégrée, ce qui empêche l'expulsion verticale du piston et donc l'endommagement du système piston-cylindre en cas de retrait des masses des disques sous pression.
Les poids en forme de disque sont empilés sur une cloche qui est placée sur la tige du piston. La conception de la cloche permet d'obtenir un centre de gravité très bas pour les poids placés, ce qui minimise les forces transversales sur le système piston-cylindre et les frottements. Pour des pressions de démarrage plus faibles, il est également possible d'utiliser un plateau en aluminium plus léger à la place de la cloche.
La conception globale de l'unité piston-cylindre et la fabrication précise du piston et du cylindre garantissent des forces de frottement extrêmement faibles, qui se traduisent par d'excellentes propriétés de fonctionnement avec une durée de rotation libre élevée et de faibles taux de chute. Une très grande stabilité à long terme est ainsi garantie. Le cycle de recalibrage recommandé est donc de cinq ans, en fonction des conditions d'utilisation.
Le raccordement du système piston-cylindre est en standard un filetage extérieur M30 x 2. Un raccord rapide est disponible en option pour faciliter le changement de piston (= plage de mesure) sans outil.
Spécification
LR-Cal LDW-P Spécification
Description : | Unité: | Données : | |||||
---|---|---|---|---|---|---|---|
Version | |||||||
pour gammes jusqu'à 7 bar | génération de pression intégrée (pompe de pré-pression, pompe à vis) | ||||||
pour gammes à partir de 25 bar, et le vide |
Raccord pour alimentation externe en pression | ||||||
Raccords / fluides | |||||||
Raccordement du système piston-cylindre |
M30 x 2 filet extérieur En option : raccord rapide |
||||||
Raccordement de l'appareil à tester | Raccord rapide 1/2" GAZ int., libre, interchangeable | ||||||
Support de transmission de la pression | des gaz propres, secs et non corrosifs (par ex. air, nitrogène) | ||||||
Raccord de pression externe | Raccord de tube SWAGELOK (R) de 6 mm, max. 100% de la plage de mesure utilisée (uniquement pour la version pour alimentation en pression externe) | ||||||
Matériaux | |||||||
Piston | Gammes 0,015...1 bar à 0,1...7 bar + 0,2...15 psi à 1...100 psi : acier au chrome Gammes 0,2...25 bar + 3...400 psi : carbure de tungstène Gammes de 1...70 bar à 1...120 bar + 15...1.000 psi et 10...1.600 psi : acier au chrome |
||||||
Cylindre | Gammes 0,015...1 bar à 0,1...7 bar + 0,2...15 psi à 1...100 psi : acier inoxydable fortement allié et traité thermiquement Gammes 0,2...25 bar + 3...400 psi : Carbite de tungstène Gammes de 1...70 bar à 1...120 bar + 15...1.000 psi et 10...1.600 psi : bronze |
||||||
Jeu de masses | acier inoxydable, non magnétique | ||||||
Tuyauterie dans l'appareil | Version avec alimentation en pression intégrée : Tuyau en polyuréthane 4 x 0,75 mm Version pour alimentation en pression externe : Acier inoxydable 1.4571, 3 x 1 mm |
||||||
Conditions d'utilisation | |||||||
Température de fonctionnement | °C | 18...28 | |||||
Poids | |||||||
Appareil de base | kg | 18,0 (19,0 avec fermeture rapide en option) | |||||
Dimensions | |||||||
Appareil de base | mm | L 401 x P 375 x H 265 | |||||
Valise de transport kit de masse | mm | L 400 x P 310 x H 310 par valise | |||||
Certificat | |||||||
Étalonnage | Certificat de réception 3.1 selon DIN EN 10204 Certificat DAkkS en option, traçable et accrédité selon ISO 17025 |
||||||
Conformité CE | aucun certificat requis |
Gammes de mesure
LR-Cal LDW-P Gammes de mesure
Description : | Unité : | Données : | |||||
---|---|---|---|---|---|---|---|
Gamme de mesure 1) | bar | 0,015 ... 1 |
0,015 ... 2 | 0,1 ... 7 |
0,2 ... 25 |
1 ... 70 |
1 ... 120 |
Masses nécessaires | kg | 3,3 | 6,54 | 22,5 | 21,0 | 29,0 | 49,5 |
Plus petite étape 2) | bar | 0,005 | 0,005 | 0,05 | 0,3 | 0,5 | 0,5 |
Plus petite étape 3) avec jeu de masses de précision en option N° LDW-P-FMS | bar | - | - | 0,005 | 0,01 | 0,02 | 0,02 |
Surface nominale de la section du piston | in² | 1/2 | 1/2 | 1/2 | 1/8 | 1/16 | 1/16 |
Gamme de mesure 1) | psi | 0,2 ... 15 |
0,2 ... 30 |
1 ... 100 |
3 ... 400 |
15 ... 1.000 |
10 ... 1.600 |
Masses nécessaires | kg | 3,3 | 6,54 | 22,6 | 22,4 | 26,9 | 45,5 |
Plus petite étape 2) | psi | 0,05 | 0,005 | 0,5 | 5 | 5 | 5 |
Plus petite étape 3) avec jeu de masses de précision en option N° LDW-P-FMS | psi | - | - | 0,05 | 0,1 | 0,2 | 0,2 |
Surface nominale de la section du piston | in² | 1/2 | 1/2 | 1/2 | 1/8 | 1/16 | 1/16 |
Précision 4) | % de la valeur mesurée | ±0,015 ; en option ±0,008% de la valeur indiquée |
Les gammes de vide -1...-0,015 bar et -15...-0,2 PSI sont réalisées avec un adaptateur de vide. Ces gammes de vide ne sont possibles qu'avec la version de base avec raccordement pour source de pression/de vide externe, ainsi qu'avec une pompe à vide appropriée.
1) Valeur de départ théorique. Correspond à la valeur de pression générée par le piston ou le poids du piston et d'équilibrage (en raison de son propre poids). Pour optimiser les caractéristiques de fonctionnement, il convient d'ajouter des masses supplémentaires.
2) La plus petite valeur de variation de pression obtenue sur la base du jeu de mesures standard.
3) La plus petite valeur de variation de pression obtenue grâce au jeu de masses fines en option, N° d'article LDW-P-FMS. Pour une réduction supplémentaire, un jeu de masses fines de classe M1 (N° d'article LDW-FMS-M1) ou F1 (N° d'article LDW-FMS-F1) est disponible comme accessoire.
4) La précision est rapportée à la valeur indiquée à partir de 10% de la plage de mesure afin de compenser la surface réelle de l'unité de piston. Précision standard sans correction pour la surface réelle jusqu'à 0,02% (0,03% de la valeur indiquée pour moins de 10% de la plage de mesure). Pour la plage de mesure de 0,015 à 1 bar, la précision est de 0,04% de la valeur indiquée sous 10% de la plage de mesure.
Contenu de la livraison
LR-Cal LDW-P Contenu de la livraison
- Appareil de base LR-Cal LDW-P
- Pompe à pression d'alimentation (uniquement pour les plages de mesure jusqu'à 7 bar / 100 psi)
- Raccord pour alimentation en pression externe (uniquement pour le vide et à partir de 25 bar)
- Plage de vide uniquement : Adaptateur de vide
- Pompe à vis (montée en pression et réglage fin de la pression)
- Logement du piston avec filetage extérieur M30 x 2
- Raccord rapide pour l'échantillon, avec insert fileté 1/2" GAZ int., interchangeable
- Système piston-cylindre
- Jeu de masses standard dans une mallette de transport, fabriqué pour une accélération normale de la pesanteur de 9,80665 m/s².
- Certificat de réception 3.1 selon DIN EN 10204
- Manuel d’instructions (allemand + anglais)
LR-Cal LDW-P Options + accessoires + pièces de rechange
Précision 0,008% de la valeur indiquée

en option :
Précision supérieure
±0,008% de la valeur indiquée
Étalonnage sur accélération de la gravité locale spécifique

en option
(sans supplément de prix) :
Jeu de masses fabriqué en fonction de l'accélération locale spéciale de la gravité sur le lieu d'utilisation de l'appareil
(différent du standard =
9,80665 m/s²)
Système piston-cylindre avec raccordement rapide

en option :
Système piston-cylindre avec raccord rapide au lieu de M30x2,
ce qui permet de changer le système de cylindre de piston sans outil.
Certificat d'étalonnage DAkkS

en option :
Certificat d'étalonnage DAkkS
traçable et accrédité
selon ISO 17025
Jeu de masses plus fin(en plus)

Accessoire :
Jeu de masses plus fin supplémentaire
pour augmenter la "résolution".
En complément du jeu de masses standard
Jeu de mesures finesClasse F1

Accessoire :
Jeu de masses de précision
classe F1
1 mg à 50 g
Jeu de mesures finesClasse M1

Accessoire :
Jeu de masses de précision
classe M1
1 mg à 50 g
Kit d'adaptateursBSP (filetage de tuyau)

Pièce de rechange :
Kit d'adaptation pour logement d'échantillon
Filetage BSP (filetage de tuyau)
sur 1/8" GAZ + 1/4" GAZ + 3/8" GAZ + 1/2" GAZ
(1 x inclus dans la livraison de l'appareil)
Kit adaptateurNPT fileté

Accessoire :
Kit d'adaptation pour le logement de l'appareil à tester
Filetage NPT
à 1/8" + 1/4" + 3/8" + 1/2" NPT
Raccord coudé angle de 90

Accessoire :
Raccord coudé 90
par ex. pour raccorder des manomètres avec raccord de pression arrière au raccord de contrôle de l'appareil
Modèle de séparation huile/eau sur air

Accessoire :
Modèle de séparation huile/eau sur air, max. 1.000 bar.
Ainsi, les échantillons soumis à l'huile ou à l'eau peuvent être contrôlés/étalonnés avec la balance de pression pneumatique.
Jeu de joints pour pistonet raccord de pression

Accessoire :
Jeu de joints pour le logement du piston et le raccordement de l'appareil à tester
LR-Cal LDW-P Vidéo du produit
Pour des conseils de base sur les balances de pression / manomètres à piston, voir ici...
