Geschrieben von AGENTUR BROGLIE am . Veröffentlicht in Unkategorisiert-DE.

LR-Cal SOLAR-1200 Metallblock-Temperaturkalibrator

LR-Cal SOLAR-1200
Metallblock-Temperaturkalibrator
+200°C...+1200°C

LR-Cal SOLAR-1200 Metallblock-Temperaturkalibrator LR-Cal
  • Portabler Metallblock-Temperaturkalibrator
  • Bereich +200°C...+1.200°C
  • Genauigkeit ±3°C, Stabilität ±0,3°C
  • Block: 35 mm Durchmesser
    Eintauchtiefe: 160 mm
Prüföffnung des LR-Cal SOLAR-1200

Prüföffnung LR-Cal SOLAR-1200

Prüföffnung
LR-Cal SOLAR-1200

  • Beschreibung

    LR-Cal SOLAR-1200 Beschreibung

    Der Metallblock-Temperaturkalibrator LR-Cal SOLAR-1200 dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

    • Temperaturbereich von +200°C bis +1200°C
    • Rampenfunktion
    • Thermostattests
    • Computergesteuerte Kalibrierungen über Computer-Schnittstelle (PC-Software optional lieferbar)
    • Verschiedene Metallblock-Einsätze mit verschiedenen Bohrungen für Prüflinge lieferbar
    • Inkl. Werkszertifikat über Genauigkeit, Stabilität und Performance
    • Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)

  • Spezifikation

    LR-Cal SOLAR-1200 Spezifikation

    Beschreibung: Angaben:
    Temperaturbereich +200°C...+1200°C
    Temperaturanzeige Genauigkeit ±3°C
    Auflösung 0,1° (°C oder °F oder K)
    Stabilität der geregelten Temperatur ±0,3°C (bei 1000°C)
    Aufheizung max. 15°C pro Minute
    Abkühlung max. 7°C pro Minute
    Temperaturgleichförmigkeit  bei 1000°C:
    radial ±2°C
    axial ±3°C
    Blocktiefe 160 mm (Block aus Keramik)
    Blockdurchmesser 35 mm
    Spannungsversorgung 230 VAC (optional 115 VAC)
    Leistungsaufnahme 700 VA
    Schnittstelle RS232 (Konverter auf USB als Zubehör lieferbar)
    Gehäusematerial Metall
    Gewicht ca. 10,5 kg
    Abmessung 350 x 160 x 390 mm
    Artikel-Nummer SOLAR-1200

  • Lieferumfang

    LR-Cal SOLAR-1200 Lieferumfang

    • Portabler Metallblock-Temperaturkalibrator LR-Cal SOLAR-1200
    • Ersatzsicherungen
    • Kabel für Spannungsversorgung
    • Anschlusskabel für Thermostattests
    • Entnahmewerkzeug zum Wechseln von Metallblock-Einsätzen
    • Werkskalibrierschein (Performance und Messgenauigkeit)
    • Bedienungsanleitung DE

  • Lieferbare Metallblock-Einsätze

    Metallblock-Einsätze für LR-Cal Metallblock-TemperaturkalibratorenLR-Cal SOLAR-1200 lieferbare Metallblock-Einsätze

    Artikel-Nummer Beschreibung
    SOLAR-K-INS-04S Metallblock-Einsatz aus Keramik mit 4 Bohrungen: 4,8 + 6,4 + 9,5 + 12,8 mm Durchmesser
    (im Geräte-Lieferumfang enthalten)
    SOLAR-D-INS-04 Isolierdeckel mit passenden Bohrungen
    SOLAR-I-INS-04 Metallblock-Einsatz aus Inconel mit 4 Bohrungen: 4,8 + 6,4 + 9,5 + 12,8 mm Durchmesser
    SOLAR-D-INS-04 Isolierdeckel mit passenden Bohrungen
    SOLAR-INS-SB Metallblock-Einsatz aus Inconel ohne Bohrungen
    511.0.999.0007.0 Isolierdeckel ohne Bohrungen
    SOLAR-B-045-060 Mehrpreis zu SOLAR-INS-SB: je 1 Bohrung nach Kundenwunsch (Durchmesser 4,5 bis 6 mm, soweit realisierbar)
    SOLAR-B-060-160 Mehrpreis zu SOLAR-INS-SB: je 1 Bohrung nach Kundenwunsch (Durchmesser 6 bis 16 mm, soweit realisierbar)
    SOLAR-B-160-260 Mehrpreis zu SOLAR-INS-SB: je 1 Bohrung nach Kundenwunsch (Durchmesser 16 bis 26 mm, soweit realisierbar)
    SOLAR-ISO-KW Mehrpreis zu 511.0.999.0007.0: Bohrungen in Isolierdeckel, mit angepassten Bohrungen

  • Sonstiges Zubehör + Ersatzteile

LR-Cal SOLAR-1200 sonstiges Zubehör + Ersatzteile

  • DKD-T-KAL-TK-6T

    DAkkS-Zertifikat

    Art.Nr.: DKD-T-KAL-TK-6T

    Option:
    DAkkS-Kalibrierschein
    Für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte.

  • PULSAR-80CU-KOFFER

    Trolley-Koffer

    Art.Nr.: PULSAR-80CU-KOFFER

    Zubehör:
    Koffer mit Formschaum-Einlagen
    für LR-Cal SOLAR-1200
    Mit ausziehbarem Griff und Rollen

  • 511.0.999.0008.0

    Koffer

    Art.Nr.: 511.0.999.0008.0

    Zubehör:
    Alu-Koffer mit Formschaum-Einlagen
    für LR-Cal SOLAR-1200
    400 x 300 x 500 mm

  • 599.0.000.0003.0

    Windows-PC Software

    Art.Nr.: 599.0.000.0003.0

    Zubehör:
    Windows-PC Software AQ2Sp2
    Download-Version
    inkl. RS232-Anschlusskabel

  • RS232-USB-KONV

    RS232-USB-Konverter

    Art.Nr.: RS232-USB-KONV

    Zubehör:
    Schnittstellen-Konverter
    RS232 auf USB

Erläuterung zu Metallblock-Temperaturkalibratoren

Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer,  Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.

Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.

Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.

Die LR-Cal Metallblock-Temperaturkalibratoren sind jeweils in zwei verschiedenen Varianten lieferbar. Eine Basisausführung, sowie eine Ausführung "-2I" mit integrierten Messeingängen für zwei Temperatursensoren (Widerstandsthermometer oder Thermoelement), z.B. ein externer Referenzsensor und ein Prüfling, oder zwei Prüflinge. Es werden bei dieser Variante alle drei Temperaturen gleichzeitig zur Anzeige gebracht: Messwert der im Kalibrator integrierten Referenz sowie Messwerte der beiden extern angeschlossenen Sensoren.

Ferner steht für die LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal AQ2sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus (ggf. mit optionalem RS232/USB-Konverter) gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.

Synonyme

Metallblock-Temperaturkalibratoren werden auch bezeichnet als

  • Blockkalibrator
  • Metallblock-Kalibrator
  • Kalibrierofen
  • Temperaturkalibrator
  • Temperaturkalibriergerät
  • Temperaturkalibrierofen

Weiterlesen … LR-Cal SOLAR-1200 Metallblock-Temperaturkalibrator

  • Aufrufe: 1281

Geschrieben von AGENTUR BROGLIE am . Veröffentlicht in Unkategorisiert-DE.

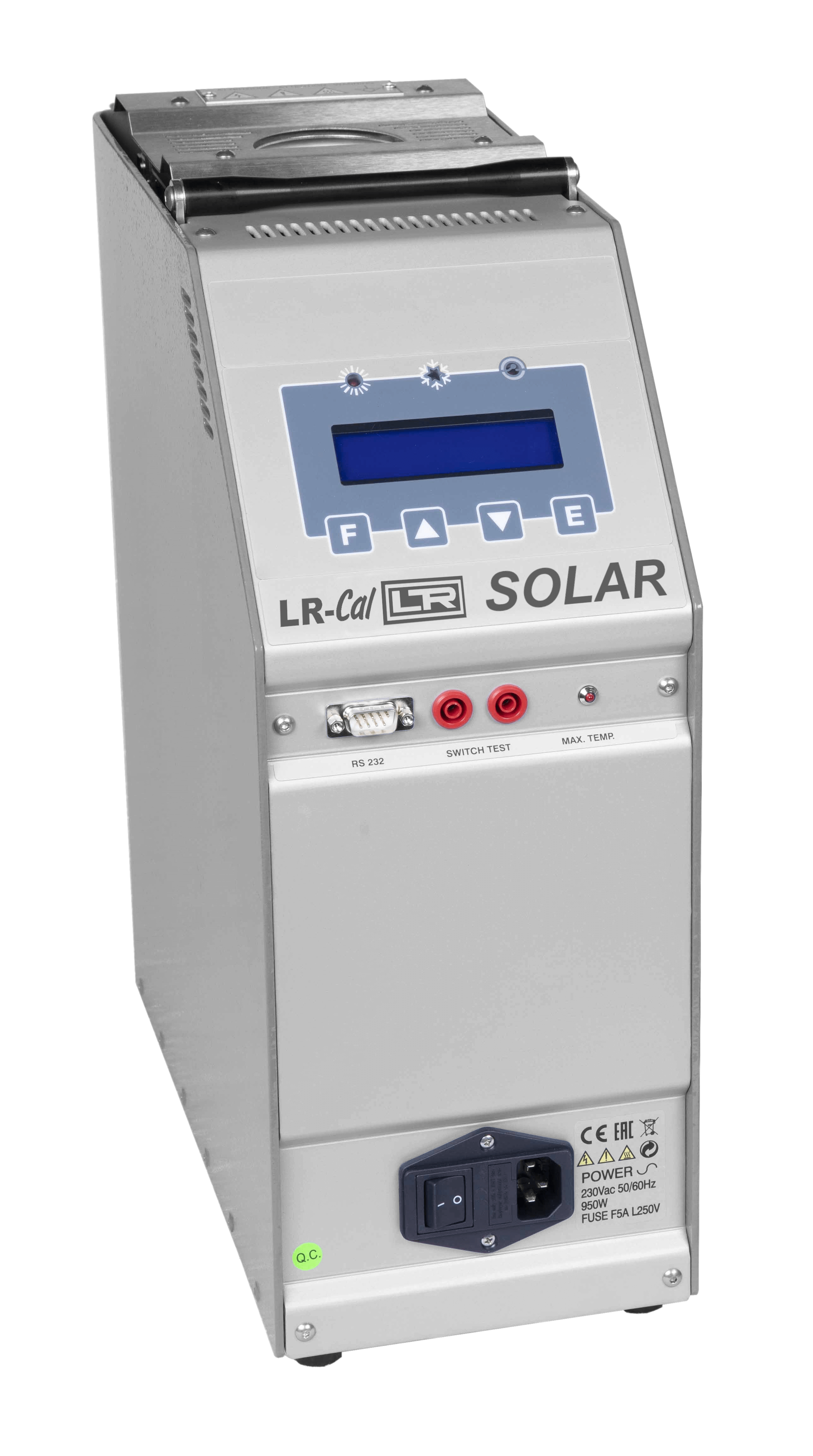

LR-Cal SOLAR Metallblock-Temperaturkalibrator

LR-Cal SOLAR
Metallblock-Temperaturkalibrator
+200°C...+1100°C

LR-Cal SOLAR Metallblock-Temperaturkalibrator LR-Cal
  • Portabler Metallblock-Temperaturkalibrator
  • Bereich +200°C...+1.100°C
  • Genauigkeit ±3°C, Stabilität ±0,3°C
  • Block: 44 mm Durchmesser
    Eintauchtiefe: 220 mm
  • Prüföffnung des LR-Cal SOLAR

    Prüföffnung LR-Cal SOLAR

    Prüföffnung
    LR-Cal SOLAR

  • Einsätze für LR-Cal SOLAR

    Keramik-Einsatz des LR-Cal SOLAR

    Inconel-Einsätze mit Keramik-Adapter
    für LR-Cal SOLAR

  • Schema - Einsätze für LR-Cal SOLAR

    Schema: Einsätze für LR-Cal SOLAR

    Schema: Einsätze aus Inconel mit Adapter aus Keramik
    für LR-Cal SOLAR

  • Beschreibung

    LR-Cal SOLAR Beschreibung

    Der Metallblock-Temperaturkalibrator LR-Cal SOLAR dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

    • Temperaturbereich von +200°C bis +1100°C
    • Rampenfunktion
    • Thermostattests
    • Computergesteuerte Kalibrierungen über Computer-Schnittstelle (PC-Software optional lieferbar)
    • Verschiedene Metallblock-Einsätze (aus Keramik oder Inconell) mit verschiedenen Bohrungen für Prüflinge lieferbar
    • Inkl. Werkszertifikat über Genauigkeit, Stabilität und Performance
    • Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)

  • Geräte-Ausführungen

    LR-Cal SOLAR Geräte-Ausführungen

    Der Metallblock-Temperaturkalibrator LR-Cal SOLAR kann in zwei verschiedenen Ausführungen geliefert werden:

    Version LR-Cal SOLAR

    Standardausführung
    Artikel-Nr. 511.0.000.1100.0
    Ohne Eingänge für PT 100 bzw. Thermoelemente

    -2I Version

    Version LR-Cal SOLAR-2I

    Ausführungmit 2 Messeingängen für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T.
    Artikel-Nr. 511.0.111.1100.0
    Es können die Signale von bis zu zwei externen Temperatursensoren zusätzlich zur Anzeige gebracht werden.
    Erweiterter Lieferumfang:
    Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse

    Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I":
    Pt 100 oder Pt 1000 bei -40°C: ±0,09°C bei 0°C: ±0,08°C bei +150°C: ±0,11°C bei +300°C: ±0,14°C
    Thermoelement Typ B bei +950°C: ±0,97°C bei +1050°C: ±1,03°C bei +1200°C: ±1,12°C
    Thermoelement Typ E bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C
    Thermoelement Typ J bei +200°C: ±0,52°C bei +450°C: ±0,67°C bei +700°C: ±0,82°C
    Thermoelemente Typen K, N, R und S bei +400°C: ±0,64°C bei +700°C: ±0,82°C bei +1000°C: ±1,00°C
    Thermoelement Typ T bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C

  • Spezifikation

    LR-Cal SOLAR Spezifikation

    Beschreibung: Angaben:
    Temperaturbereich +200°C...+1100°C
    Temperaturanzeige Genauigkeit ±3°C
    Auflösung 0,01°/0,1° (°C oder °F)
    Stabilität der geregelten Temperatur ±0,3°C (bei 1000°C)
    Aufheizung max. 18°C pro Minute
    Abkühlung max. 6°C pro Minute
    Temperaturgleichförmigkeit  bei 1000°C:
    radial ±0,4°C (bei 135 mm Eintauchtiefe)
    axial ±0,4°C (bei 125 mm Eintauchtiefe)
    Blocktiefe 220 mm (Block aus Keramik)
    Blockdurchmesser 44 mm
    Spannungsversorgung 230 VAC (optional 115 VAC)
    Leistungsaufnahme 850 VA
    Schnittstelle RS232
    Gehäusematerial Metall
    Gewicht ca. 12 kg
    Abmessung 170 x 450 x 330 mm
    Artikel-Nummer (Standard-Ausführung) 511.0.000.1100.0
    Artikel-Nummer (-2I Ausführung mit 2 Messeingängen) 511.0.111.1100.0

  • Lieferumfang

    LR-Cal SOLAR Lieferumfang

    • Portabler Metallblock-Temperaturkalibrator LR-Cal SOLAR oder LR-Cal SOLAR-2I
    • Ersatzsicherungen
    • Kabel für Spannungsversorgung
    • Anschlusskabel für Thermostattests
    • Entnahmewerkzeug zum Wechseln von Metallblock-Einsätzen
    • Werkskalibrierschein (Performance und Messgenauigkeit)
    • Bedienungsanleitung DE

    Zusätzlich bei Ausführung LR-Cal SOLAR-2I:

    • Elektrische Anschlusskabel (rot/schwarz) und Schraubklemmen (rot/schwarz) für die beiden Messeingänge

  • Lieferbare Metallblock-Einsätze

    Metallblock-Einsätze für LR-Cal Metallblock-TemperaturkalibratorenLR-Cal SOLAR lieferbare Metallblock-Einsätze

    Artikel-Nummer Beschreibung
    SOLAR-K-INS-04 Metallblock-Einsatz aus Keramik mit 4 Bohrungen: 7,0 + 9,0 + 11,0 + 13,5 mm Durchmesser
    511.0.999.0006.0 Isolierdeckel mit passenden Bohrungen
    SOLAR-INS-SB Metallblock-Einsatz aus Inconel ohne Bohrungen
    511.0.999.0007.0 Isolierdeckel ohne Bohrungen
    SOLAR-B-045-060 Mehrpreis zu SOLAR-INS-SB: je 1 Bohrung nach Kundenwunsch (Durchmesser 4,5 bis 6 mm, soweit realisierbar)
    SOLAR-B-060-160 Mehrpreis zu SOLAR-INS-SB: je 1 Bohrung nach Kundenwunsch (Durchmesser 6 bis 16 mm, soweit realisierbar)
    SOLAR-B-160-260 Mehrpreis zu SOLAR-INS-SB: je 1 Bohrung nach Kundenwunsch (Durchmesser 16 bis 26 mm, soweit realisierbar)
    SOLAR-ISO-KW Mehrpreis zu 511.0.999.0007.0: Bohrungen in Isolierdeckel, mit angepassten Bohrungen
    SOLAR-K-INS-01  *)
    		 Metallblock-Adaptereinsatz aus Keramik, Innendurchmesser 26 mm, geeignet für SOLAR-I-INS-00
    SOLAR-I-INS-00  *)
    		 Einsatz aus Inconel passend zu SOLAR-K-INS-01, ohne Bohrungen/Ausfräsungen
    511.0.999.0007.0  *)
    		 Isolierdeckel ohne Bohrungen
    SOLAR-FR-KW   *)
    		 Mehrpreis zu SOLAR-I-INS-00: je 1 Bohrung (Ausfräsung) nach Kundenwunsch (Durchmesser 2 bis 6 mm, soweit realisierbar)
    SOLAR-ISO-KW  *)
    		 Mehrpreis zu SOLAR-K-INS-01: mit SOLAR-I-INS-00: Bohrungen in Isolierdeckel, mit angepassten Bohrungen
    INSERT-SOLAR Metallblock-Einsatz "Schwarzer Strahler" aus Inconel
    HINWEIS:
    Für Geräte-Ausführung "Standard" wird zusätzlich Referenzthermometer LR-Cal LRT 750 benötigt
    Für Geräte-Ausführung "-2I" wird zusätzlich Pt 100 Referenzfühler Kl. A, Artikel-Nr. BB-SENSOR-01 benötigt

    *):
    Mit dieser Lösung (Adaptereinsatz aus Keramik plus Einsatz aus Inconel mit Ausfräsungen) können auch kleinere Bohrungen ab 2 mm Durchmesser realisiert werden.
    Einsätze für LR-Cal SOLAR mit Adapter-Einsatz aus Keramik

  • Sonstiges Zubehör + Ersatzteile

LR-Cal SOLAR sonstiges Zubehör + Ersatzteile

  • DKD-T-KAL-TK-6T

    DAkkS-Zertifikat

    Art.Nr.: DKD-T-KAL-TK-6T

    Option:
    DAkkS-Kalibrierschein
    Für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte.

  • PULSAR-80CU-KOFFER

    Trolley-Koffer

    Art.Nr.: PULSAR-80CU-KOFFER

    Zubehör:
    Koffer mit Formschaum-Einlagen
    für LR-Cal SOLAR(-2I)
    Mit ausziehbarem Griff und Rollen

  • 511.0.999.0008.0

    Koffer

    Art.Nr.: 511.0.999.0008.0

    Zubehör:
    Alu-Koffer mit Formschaum-Einlagen
    für LR-Cal SOLAR(-2I)
    400 x 300 x 500 mm

  • 599.0.000.0003.0

    Windows-PC Software

    Art.Nr.: 599.0.000.0003.0

    Zubehör:
    Windows-PC Software AQ2Sp2
    Download-Version
    inkl. RS232-Anschlusskabel

  • RS232-USB-KONV

    RS232-USB-Konverter

    Art.Nr.: RS232-USB-KONV

    Zubehör:
    Schnittstellen-Konverter
    RS232 auf USB

Erläuterung zu Metallblock-Temperaturkalibratoren

Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer,  Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.

Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.

Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.

Die LR-Cal Metallblock-Temperaturkalibratoren sind jeweils in zwei verschiedenen Varianten lieferbar. Eine Basisausführung, sowie eine Ausführung "-2I" mit integrierten Messeingängen für zwei Temperatursensoren (Widerstandsthermometer oder Thermoelement), z.B. ein externer Referenzsensor und ein Prüfling, oder zwei Prüflinge. Es werden bei dieser Variante alle drei Temperaturen gleichzeitig zur Anzeige gebracht: Messwert der im Kalibrator integrierten Referenz sowie Messwerte der beiden extern angeschlossenen Sensoren.

Ferner steht für die LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal AQ2sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus (ggf. mit optionalem RS232/USB-Konverter) gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.

Synonyme

Metallblock-Temperaturkalibratoren werden auch bezeichnet als

  • Blockkalibrator
  • Metallblock-Kalibrator
  • Kalibrierofen
  • Temperaturkalibrator
  • Temperaturkalibriergerät
  • Temperaturkalibrierofen

Weiterlesen … LR-Cal SOLAR Metallblock-Temperaturkalibrator

  • Aufrufe: 1505

Geschrieben von AGENTUR BROGLIE am . Veröffentlicht in Unkategorisiert-DE.

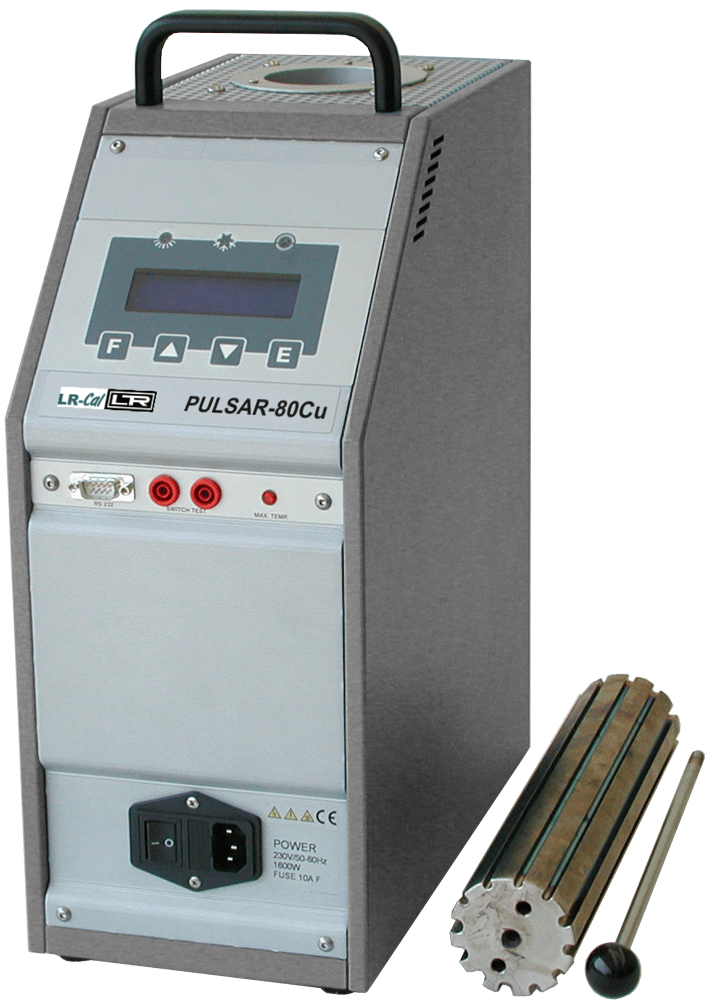

LR-Cal PULSAR-80Cu Metallblock-Temperaturkalibrator

LR-Cal PULSAR-80Cu
Metallblock-Temperaturkalibrator
Umgebungstemperatur...+550°C

LR-Cal PULSAR-80Cu Metallblock-Temperaturkalibrator LR-Cal
  • Portabler Metallblock-Temperaturkalibrator
  • Bereich Umgebungstemperatur bis +550°C
  • Genauigkeit ±0,3°C, Stabilität ±0,05°C
  • Block: 60 mm Durchmesser
    Eintauchtiefe: 275 mm
  • Entnahme Metallblockeinsatz bei LR-Cal PULSAR-80Cu

    Metallblock-Einsätze

    Entnahme Metallblock-Einsatz
    LR-Cal PULSAR-80Cu

  • Ansicht von oben LR-Cal PULSAR-80Cu

    Ansicht von oben

    Ansicht von oben
    LR-Cal PULSAR-80Cu

  • Beschreibung

    LR-Cal PULSAR-80Cu Beschreibung

    Der Metallblock-Temperaturkalibrator LR-Cal PULSAR-80Cu mit besonders großer Eintauchtiefe dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

    • Temperaturbereich von Umbegungstemperatur bis +550°C
    • Rampenfunktion
    • Thermostattests
    • Computergesteuerte Kalibrierungen über Computer-Schnittstelle (PC-Software optional lieferbar)
    • Verschiedene Metallblock-Einsätze mit verschiedenen Bohrungen für Prüflinge lieferbar
      Wegen der großen Eintauchtiefe sind die Bohrungen als Ausfräsungen (ringsherum) realisiert. Wenn der Einsatz eingeführt ist, ergibt dies dann die gewünschten Bohrungen
    • Inkl. Werkszertifikat über Genauigkeit, Stabilität und Performance
    • Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)

  • Geräte-Ausführungen

    LR-Cal PULSAR-80Cu Geräte-Ausführungen

    Der Metallblock-Temperaturkalibrator LR-Cal PULSAR-80Cu kann in zwei verschiedenen Ausführungen geliefert werden:

    Version LR-Cal PULSAR-80Cu

    Standardausführung
    Artikel-Nr. PULSAR-80CU
    Ohne Eingänge für PT 100 bzw. Thermoelemente

    -2I Version

    Version LR-Cal PULSAR-80Cu-2I

    Ausführungmit 2 Messeingängen für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T.
    Artikel-Nr. PULSAR-80CU-2I
    Es können die Signale von bis zu zwei externen Temperatursensoren zusätzlich zur Anzeige gebracht werden.
    Erweiterter Lieferumfang:
    Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse

    Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I":
    Pt 100 oder Pt 1000 bei -40°C: ±0,09°C bei 0°C: ±0,08°C bei +150°C: ±0,11°C bei +300°C: ±0,14°C
    Thermoelement Typ B bei +950°C: ±0,97°C bei +1050°C: ±1,03°C bei +1200°C: ±1,12°C
    Thermoelement Typ E bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C
    Thermoelement Typ J bei +200°C: ±0,52°C bei +450°C: ±0,67°C bei +700°C: ±0,82°C
    Thermoelemente Typen K, N, R und S bei +400°C: ±0,64°C bei +700°C: ±0,82°C bei +1000°C: ±1,00°C
    Thermoelement Typ T bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C

  • Spezifikation

    LR-Cal PULSAR-80Cu Spezifikation

    Beschreibung: Angaben:
    Temperaturbereich Umgebungstemperatur ...+550°C
    Temperaturanzeige Genauigkeit ±0,3°C
    Auflösung 0,01°/0,1° (°C oder °F)
    Stabilität der geregelten Temperatur ±0,05°C (bei 450°C)
    Aufheizung max. 9°C pro Minute
    Abkühlung max. 1,6°C pro Minute
    Temperaturgleichförmigkeit  bei 300°C:
    radial ±0,1°C (bei 175 mm Eintauchtiefe)
    axial ±0,3°C (bei 165 mm Eintauchtiefe)
    Blocktiefe 275 mm
    Blockdurchmesser für Einsatzhülsen mit 60 mm Durchmesser
    Spannungsversorgung 230 VAC (optional 115 VAC)
    Leistungsaufnahme 1700 VA
    Schnittstelle RS232 (Konverter auf USB als Zubehör lieferbar)
    Gehäusematerial Metall
    Gewicht ca. 10 kg
    Abmessung 170 x 450 x 330 mm
    Artikel-Nummer (Standard-Ausführung) PULSAR-80CU
    Artikel-Nummer (-2I Ausführung mit 2 Messeingängen) PULSAR-80CU-2I

  • Lieferumfang

    LR-Cal PULSAR-80Cu Lieferumfang

    • Portabler Metallblock-Temperaturkalibrator LR-Cal PULSAR-80Cu oder LR-Cal PULSAR-80Cu-2I
    • Ersatzsicherungen
    • Kabel für Spannungsversorgung
    • Anschlusskabel für Thermostattests
    • Entnahmewerkzeug zum Wechseln von Metallblock-Einsätzen
    • Werkskalibrierschein (Performance und Messgenauigkeit)
    • Bedienungsanleitung EN

    Zusätzlich bei Ausführung LR-Cal PULSAR-80Cu-2I:

    • Elektrische Anschlusskabel (rot/schwarz) und Schraubklemmen (rot/schwarz) für die beiden Messeingänge

  • Lieferbare Metallblock-Einsätze

    Metallblock-Einsätze für LR-Cal Metallblock-TemperaturkalibratorenLR-Cal PULSAR-80Cu lieferbare Metallblock-Einsätze

    Artikel-Nummer Beschreibung
    PULSAR-80CU-INS-04 Metallblock-Einsatz mit 4 Ausfräsungen, ergibt Bohrungen für Prüflinge mit 4 + 6 + 9 + 12 mm Durchmesser Online kaufen
    PULSAR-80CU-INS-12 Metallblock-Einsatz mit maximal 12 Ausfräsungen, ergibt maximal 12 Bohrungen mit kundenspezifischen Durchmessern (3,0 bis 6,5 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.

  • Sonstiges Zubehör + Ersatzteile

LR-Cal PULSAR-80Cu sonstiges Zubehör + Ersatzteile

  • DKD-T-KAL-TK-6T

    DAkkS-Zertifikat

    Art.Nr.: DKD-T-KAL-TK-6T

    Option:
    DAkkS-Kalibrierschein
    Für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte.

    Online kaufen

  • PULSAR-80CU-KOFFER

    Trolley-Koffer

    Art.Nr.: PULSAR-80CU-KOFFER

    Zubehör:
    Koffer mit Formschaum-Einlagen
    für LR-Cal PULSAR-80Cu(-2I)
    Mit ausziehbarem Griff und Rollen

    Online kaufen

  • 599.0.000.0003.0

    Windows-PC Software

    Art.Nr.: 599.0.000.0003.0

    Zubehör:
    Windows-PC Software AQ2Sp2
    Download-Version
    inkl. RS232-Anschlusskabel

    Online kaufen

  • RS232-USB-KONV

    RS232-USB-Konverter

    Art.Nr.: RS232-USB-KONV

    Zubehör:
    Schnittstellen-Konverter
    RS232 auf USB

    Online kaufen

Erläuterung zu Metallblock-Temperaturkalibratoren

Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer,  Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.

Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.

Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.

Die LR-Cal Metallblock-Temperaturkalibratoren sind jeweils in zwei verschiedenen Varianten lieferbar. Eine Basisausführung, sowie eine Ausführung "-2I" mit integrierten Messeingängen für zwei Temperatursensoren (Widerstandsthermometer oder Thermoelement), z.B. ein externer Referenzsensor und ein Prüfling, oder zwei Prüflinge. Es werden bei dieser Variante alle drei Temperaturen gleichzeitig zur Anzeige gebracht: Messwert der im Kalibrator integrierten Referenz sowie Messwerte der beiden extern angeschlossenen Sensoren.

Ferner steht für die LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal AQ2sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus (ggf. mit optionalem RS232/USB-Konverter) gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.

Synonyme

Metallblock-Temperaturkalibratoren werden auch bezeichnet als

  • Blockkalibrator
  • Metallblock-Kalibrator
  • Kalibrierofen
  • Temperaturkalibrator
  • Temperaturkalibriergerät
  • Temperaturkalibrierofen

LR-Cal PULSAR-80Cu direkt online in unserem Internet-Shop auf Rechnung kaufen:

Link zum Onlineshop Leitenberger24.de

LR-Cal PULSAR-80Cu
im Online-Shop Leitenberger24.de kaufen...

Firmen, Institute, Hochschulen, Forschungseinrichtungen und Gewerbe­treibende aus der Bundesrepublik Deutschland können diesen Artikel sofort und unkompliziert (Bonität vorausgesetzt) in unserem Online-Shop Leitenberger24.de auf Rechnung kaufen.

Weiterlesen … LR-Cal PULSAR-80Cu Metallblock-Temperaturkalibrator

  • Aufrufe: 1440

Geschrieben von AGENTUR BROGLIE am . Veröffentlicht in Unkategorisiert-DE.

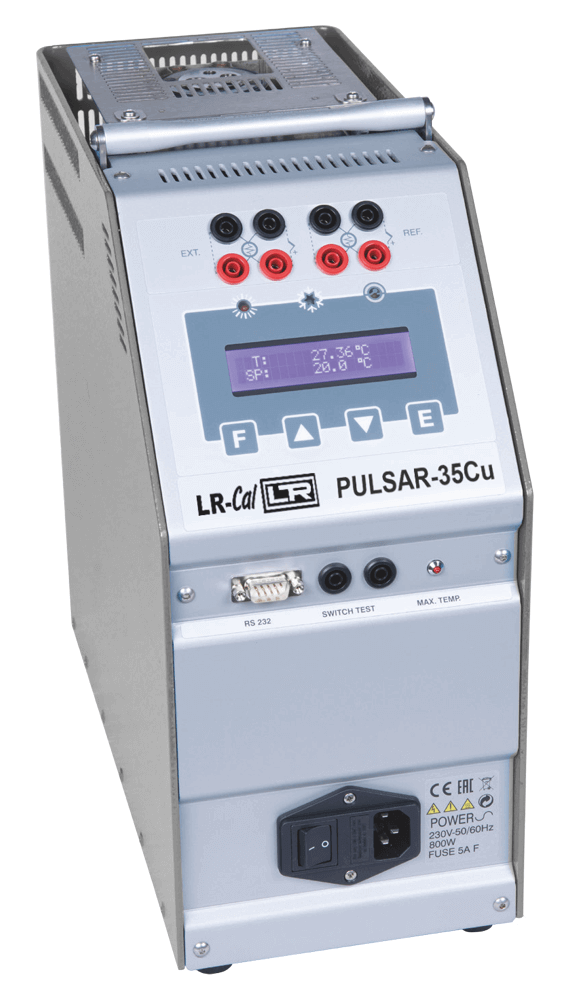

LR-Cal PULSAR-35Cu Metallblock-Temperaturkalibrator

LR-Cal PULSAR-35Cu
Metallblock-Temperaturkalibrator
Umgebungstemperatur...+600°C

LR-Cal PULSAR-35Cu Metallblock-Temperaturkalibrator LR-Cal
  • Portabler Metallblock-Temperaturkalibrator
  • Bereich Umgebungstemperatur bis +600°C
  • Genauigkeit ±0,3°C, Stabilität ±0,05°C
  • Block: 35 mm Durchmesser
    Eintauchtiefe: 185 mm
  • Metallblock-Einsätze für LR-Cal PULSAR-35Cu

    Metallblock-Einsätze

    Metallblock-Einsätze für
    LR-Cal PULSAR-35Cu

  • Ansicht von oben LR-Cal PULSAR-35Cu

    Ansicht von oben

    Ansicht von oben
    LR-Cal PULSAR-35Cu

  • Beschreibung

    LR-Cal PULSAR-35Cu Beschreibung

    Der Metallblock-Temperaturkalibrator LR-Cal PULSAR-35Cu dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

    • Temperaturbereich von Umbegungstemperatur bis +600°C
    • Rampenfunktion
    • Thermostattests
    • Computergesteuerte Kalibrierungen über Computer-Schnittstelle (PC-Software optional lieferbar)
    • Verschiedene Metallblock-Einsätze mit verschiedenen Bohrungen für Prüflinge lieferbar
    • Metallblock-Einsatz "Schwarzer Strahler" für die Prüfung und Kalibrierung von berührungslos messenden Infrarotthermometer
    • Inkl. Werkszertifikat über Genauigkeit, Stabilität und Performance
    • Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)

  • Geräte-Ausführungen

    LR-Cal PULSAR-35Cu Geräte-Ausführungen

    Der Metallblock-Temperaturkalibrator LR-Cal PULSAR-35Cu kann in zwei verschiedenen Ausführungen geliefert werden:

    Version LR-Cal PULSAR-35Cu

    Standardausführung
    Artikel-Nr. PULSAR-35CU
    Ohne Eingänge für PT 100 bzw. Thermoelemente

    -2I Version

    Version LR-Cal PULSAR-35Cu-2I

    Ausführungmit 2 Messeingängen für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T.
    Artikel-Nr. PULSAR-35CU-2I
    Es können die Signale von bis zu zwei externen Temperatursensoren zusätzlich zur Anzeige gebracht werden.
    Erweiterter Lieferumfang:
    Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse

    Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I":
    Pt 100 oder Pt 1000 bei -40°C: ±0,09°C bei 0°C: ±0,08°C bei +150°C: ±0,11°C bei +300°C: ±0,14°C
    Thermoelement Typ B bei +950°C: ±0,97°C bei +1050°C: ±1,03°C bei +1200°C: ±1,12°C
    Thermoelement Typ E bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C
    Thermoelement Typ J bei +200°C: ±0,52°C bei +450°C: ±0,67°C bei +700°C: ±0,82°C
    Thermoelemente Typen K, N, R und S bei +400°C: ±0,64°C bei +700°C: ±0,82°C bei +1000°C: ±1,00°C
    Thermoelement Typ T bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C

  • Spezifikation

    LR-Cal PULSAR-35Cu Spezifikation

    Beschreibung: Angaben:
    Temperaturbereich Umgebungstemperatur...+600°C
    Temperaturanzeige Genauigkeit ±0,3°C
    Auflösung 0,01°/0,1° (°C oder °F)
    Stabilität der geregelten Temperatur ±0,05°C (bei 450°C)
    Aufheizung max. 20°C pro Minute
    Abkühlung max. 25°C pro Minute
    Temperaturgleichförmigkeit  bei 450°C:
    radial ±0,15°C (bei 135 mm Eintauchtiefe)
    axial ±0,35°C (bei 125 mm Eintauchtiefe)
    Blocktiefe 190 mm (nutzbar: 185 mm)
    Blockdurchmesser 50 mm
    für Einsatzhülsen mit 35 mm Durchmesser
    Spannungsversorgung 230 VAC (optional 115 VAC)
    Leistungsaufnahme 800 VA
    Schnittstelle RS232 (Schnittstellenkonverter auf USB als Zubehör lieferbar)
    Gehäusematerial Metall
    Gewicht ca. 10 kg
    Abmessung 160 x 340 x 330 mm
    Artikel-Nummer (Standard-Ausführung) PULSAR-35CU
    Artikel-Nummer (-2I Ausführung mit 2 Messeingängen) PULSAR-35CU-2I

  • Lieferumfang

    LR-Cal PULSAR-35Cu Lieferumfang

    • Portabler Metallblock-Temperaturkalibrator LR-Cal PULSAR-35Cu oder LR-Cal PULSAR-35Cu-2I
    • Ersatzsicherungen
    • Kabel für Spannungsversorgung
    • Anschlusskabel für Thermostattests
    • 1 Metallblock-Einsatz mit 5 Bohrungen (3,5 + 5,0 + 6,5 + 8,5 + 12,5 mm Durchmesser)
    • Entnahmewerkzeug zum Wechseln von Metallblock-Einsätzen
    • Werkskalibrierschein (Performance und Messgenauigkeit)
    • Bedienungsanleitung EN

    Zusätzlich bei Ausführung LR-Cal PULSAR-35Cu-2I:

    • Elektrische Anschlusskabel (rot/schwarz) und Schraubklemmen (rot/schwarz) für die beiden Messeingänge

  • Lieferbare Metallblock-Einsätze

    Metallblock-Einsätze für LR-Cal Metallblock-TemperaturkalibratorenLR-Cal PULSAR-35Cu lieferbare Metallblock-Einsätze

    Artikel-Nummer Beschreibung
    PULSAR-35CU-INS-0 Metallblock-Einsatz ohne Bohrung(en), zum Selberbohren Online kaufen
    PULSAR-35CU-INS-5 Metallblock-Einsatz mit 5 Bohrungen: 3,5 + 5,0 + 6,5 + 8,5 + 12,5 mm Durchmesser
    1 Stück bereits im Gerätelieferumfang enthalten    		 Online kaufen
    PULSAR-35CU-INS-5A Metallblock-Einsatz mit 5 Bohrungen: 6,5 + 6,5 + 6,5 + 6,5 + 6,5 mm Durchmesser Online kaufen
    PULSAR-35CU-INS-5B Metallblock-Einsatz mit 5 Bohrungen: 5,0 + 5,0 + 5,0 + 5,0 + 6,5 mm Durchmesser Online kaufen
    INS-PULSAR-02 Metallblock-Einsatz mit 1 bis 2 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-PULSAR-03 Metallblock-Einsatz mit 3 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-PULSAR-04 Metallblock-Einsatz mit 4 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-PULSAR-05 Metallblock-Einsatz mit 5 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-PULSAR-06 Metallblock-Einsatz mit 6 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-PULSAR-09 Metallblock-Einsatz mit 9 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INSERT-PULSAR-02 Metallblock-Einsatz "Schwarzer Strahler", 26 x 15 x 145 mm, für Infrarotthermometer
    HINWEIS:
    Für Geräte-Ausführung "Standard" wird zusätzlich Referenzthermometer LR-Cal LRT 750 benötigt
    Für Geräte-Ausführung "-2I" wird zusätzlich Pt 100 Referenzfühler Kl. A, Artikel-Nr. BB-SENSOR-01 benötigt    		 Online kaufen

  • Sonstiges Zubehör + Ersatzteile

LR-Cal PULSAR-35Cu sonstiges Zubehör + Ersatzteile

  • DKD-T-KAL-TK-6T

    DAkkS-Zertifikat

    Art.-Nr.: DKD-T-KAL-TK-6T

    Option:
    DAkkS-Kalibrierschein
    Für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte.

    Online kaufen

  • TEMPKAL-TASCHE

    Schultertasche

    Art.-Nr.: TEMPKAL-TASCHE

    Zubehör:
    Gepolsterte Schultertasche
    für LR-Cal PULSAR-35Cu(-2I)
    Abmessungen: 410 x 220 x 380 mm
    Gewicht: 1,45 kg
    Versandabmessungen: 600 x 370 x 500 mm

    Online kaufen

  • TEMPKAL-KOFFER

    Koffer

    Art.Nr.: TEMPKAL-KOFFER

    Zubehör:
    Koffer mit Formschaum-Einlagen
    für LR-Cal PULSAR-35Cu(-2I)
    Abmessungen: 450 x 280 x 380 mm
    Gewicht: 4,8 kg
    Versandabmessungen: 600 x 370 x 500 mm

    Online kaufen

  • 599.0.000.0003.0

    Windows-PC Software

    Art.Nr.: 599.0.000.0003.0

    Zubehör:
    Windows-PC Software AQ2Sp2
    Download-Version
    inkl. RS232-Anschlusskabel

    Online kaufen

  • RS232-USB-KONV

    RS232-USB-
    Konverter

    Art.Nr.: RS232-USB-KONV

    Zubehör:
    Schnittstellen-Konverter
    RS232 auf USB

    Online kaufen

  • 599.0.000.0001.0

    Einsatz-Entnahmewerkzeug

    Art.Nr.: 599.0.000.0001.0

    Ersatzteil:
    Werkzeug zur Entnahme von Metallblock-Einsätzen

    (1 Stück bereits im Geräte-Lieferumfang enthalten)

    Online kaufen

Erläuterung zu Metallblock-Temperaturkalibratoren

Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer,  Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.

Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.

Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.

Die LR-Cal Metallblock-Temperaturkalibratoren sind jeweils in zwei verschiedenen Varianten lieferbar. Eine Basisausführung, sowie eine Ausführung "-2I" mit integrierten Messeingängen für zwei Temperatursensoren (Widerstandsthermometer oder Thermoelement), z.B. ein externer Referenzsensor und ein Prüfling, oder zwei Prüflinge. Es werden bei dieser Variante alle drei Temperaturen gleichzeitig zur Anzeige gebracht: Messwert der im Kalibrator integrierten Referenz sowie Messwerte der beiden extern angeschlossenen Sensoren.

Ferner steht für die LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal AQ2sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus (ggf. mit optionalem RS232/USB-Konverter) gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.

Synonyme

Metallblock-Temperaturkalibratoren werden auch bezeichnet als

  • Blockkalibrator
  • Metallblock-Kalibrator
  • Kalibrierofen
  • Temperaturkalibrator
  • Temperaturkalibriergerät
  • Temperaturkalibrierofen

LR-Cal PULSAR-35Cu direkt online in unserem Internet-Shop auf Rechnung kaufen:

Link zum Onlineshop Leitenberger24.de

LR-Cal PULSAR-35Cu
im Online-Shop Leitenberger24.de kaufen...

Firmen, Institute, Hochschulen, Forschungseinrichtungen und Gewerbe­treibende aus der Bundesrepublik Deutschland können diesen Artikel sofort und unkompliziert (Bonität vorausgesetzt) in unserem Online-Shop Leitenberger24.de auf Rechnung kaufen.

Weiterlesen … LR-Cal PULSAR-35Cu Metallblock-Temperaturkalibrator

  • Aufrufe: 1807

Geschrieben von AGENTUR BROGLIE am . Veröffentlicht in Unkategorisiert-DE.

LR-Cal QUARTZ-50 Metallblock-Temperaturkalibrator

LR-Cal QUARTZ-50
Metallblock-Temperaturkalibrator
-50...+150°C

LR-Cal QUARTZ-50 Metallblock-Temperaturkalibrator LR-Cal
  • Portabler Metallblock-Temperaturkalibrator
  • Bereich -50...+150°C
  • Genauigkeit ±0,15°C, Stabilität ±0,03°C
  • Block: 35 mm Durchmesser
    Eintauchtiefe: 135 mm
Metallblock-Einsätze für LR-Cal QUARTZ-50

Metallblock-Einsätze

Metallblock-Einsätze für
LR-Cal QUARTZ-50

  • Beschreibung

    LR-Cal QUARTZ-50 Beschreibung

    Der Metallblock-Temperaturkalibrator LR-Cal QUARTZ-50 dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

    • Temperaturbereich -50...+150°C
    • Rampenfunktion
    • Thermostattests
    • Computergesteuerte Kalibrierungen über Computer-Schnittstelle (PC-Software optional lieferbar)
    • Verschiedene Metallblock-Einsätze mit verschiedenen Bohrungen für Prüflinge lieferbar
    • Metallblock-Einsatz "Schwarzer Strahler" für die Prüfung und Kalibrierung von berührungslos messenden Infrarotthermometer
    • Inkl. Werkszertifikat über Genauigkeit, Stabilität und Performance
    • Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)

  • Geräte-Ausführungen

    LR-Cal QUARTZ-50 Geräte-Ausführungen

    Der Metallblock-Temperaturkalibrator LR-Cal QUARTZ-50 kann in zwei verschiedenen Ausführungen geliefert werden:

    Version LR-Cal QUARTZ-50

    Standardausführung
    Artikel-Nr. QUARTZ-50
    Ohne Eingänge für PT 100 bzw. Thermoelemente

    -2I Version

    Version LR-Cal QUARTZ-50-2I

    Ausführungmit 2 Messeingängen für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T.
    Artikel-Nr. QUARTZ-50-2I
    Es können die Signale von bis zu zwei externen Temperatursensoren zusätzlich zur Anzeige gebracht werden.
    Erweiterter Lieferumfang:
    Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse

    Genauigkeit (maximale Abweichung) der beiden Messeingänge bei Geräteausführung "-2I":
    Pt 100 oder Pt 1000 bei -40°C: ±0,09°C bei 0°C: ±0,08°C bei +150°C: ±0,11°C bei +300°C: ±0,14°C
    Thermoelement Typ B bei +950°C: ±0,97°C bei +1050°C: ±1,03°C bei +1200°C: ±1,12°C
    Thermoelement Typ E bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C
    Thermoelement Typ J bei +200°C: ±0,52°C bei +450°C: ±0,67°C bei +700°C: ±0,82°C
    Thermoelemente Typen K, N, R und S bei +400°C: ±0,64°C bei +700°C: ±0,82°C bei +1000°C: ±1,00°C
    Thermoelement Typ T bei -40°C: ±0,42°C bei 0°C: ±0,40°C bei +350°C: ±0,61°C

  • Spezifikation

    LR-Cal QUARTZ-50 Spezifikation

    Beschreibung: Angaben:
    Temperaturbereich (bei +20°C Umgebungstemperatur): -50°C...+150°C
    Genauigkeit der Temperaturanzeige: ±0,15°C
    Temperatureinheiten (umschaltbar): °C / °F / K
    Auflösung der Temperaturanzeige: 0,01° / 0,1°
    Stabilität der geregelten Temperatur: ±0,03°C bei 0°C
    Aufheizung: durchschnittlich 3,5°C pro Minute
    Abkühlung: durchschnittlich 1°C pro Minute
    Temperaturgleichförmigkeit: radial: ±0,02°C (bei 0°C bei 40 mm über dem Boden)
    axial: ±0,1°C (bei 0°C und 40 mm über dem Boden der Bohrungen in der Einsatzhülse)
    Nutzbare Eintauchtiefe: 135 mm (Bohrungen in Einsatzhülsen 125 mm tief)
    Nutzbarer Blockdurchmesser: 35 mm
    Spannungsversorgung: 230 VAC (50/60 Hz)
    Leistungsaufnahme: 400 VA
    Schnittstelle: RS232 (USB-Konverter optional lieferbar)
    Gehäusematerial Metall
    Gewicht ca. 9,3 kg
    Abmessung 350 x 160 x 360 mm
    Artikel-Nummer (Standard-Ausführung) QUARTZ-50
    Artikel-Nummer (-2I Ausführung mit 2 Messeingängen) QUARTZ-50-2I

  • Lieferumfang

    LR-Cal QUARTZ-50 Lieferumfang

    • Portabler Metallblock-Temperaturkalibrator LR-Cal QUARTZ-50 oder LR-Cal QUARTZ-50-2I
    • Ersatzsicherungen
    • Kabel für Spannungsversorgung
    • Anschlusskabel für Thermostattests
    • 1 Metallblock-Einsatz mit 6 Bohrungen (3,5 + 4,5 + 5,5 + 6,5 + 8,5 + 10,5 mm Durchmesser)
    • Entnahmewerkzeug zum Wechseln von Metallblock-Einsätzen
    • Werkskalibrierschein (Performance und Messgenauigkeit)
    • Bedienungsanleitung EN

    Zusätzlich bei Ausführung LR-Cal QUARTZ-50-2I:

    • Elektrische Anschlusskabel (rot/schwarz) und Schraubklemmen (rot/schwarz) für die beiden Messeingänge

  • Lieferbare Metallblock-Einsätze

    Metallblock-Einsätze für LR-Cal Metallblock-TemperaturkalibratorenLR-Cal QUARTZ-50 lieferbare Metallblock-Einsätze

    Artikel-Nummer Beschreibung
    507.0.999.0008.0 Metallblock-Einsatz ohne Bohrung(en), zum Selberbohren Online kaufen
    507.0.999.0009.0 Metallblock-Einsatz mit 6 Bohrungen: 3,5 + 4,5 + 5,5 + 6,5 + 8,5 + 10,5 mm Durchmesser
    1 Stück bereits im Gerätelieferumfang enthalten    		 Online kaufen
    507.0.999.0010.0 Metallblock-Einsatz mit 2 Bohrungen: 6,5 + 19,5 mm Durchmesser Online kaufen
    INS-SPEC-633-3 Metallblock-Einsatz mit 1 bis 3 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-SPEC-633-6 Metallblock-Einsatz mit 4 bis 6 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
    INS-SPEC-633-10 Metallblock-Einsatz mit 7 bis 10 Bohrungen nach Kundenwunsch (3,5 bis 20 mm Durchmesser, soweit realisierbar) Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.n
    INSERT-QUARTZ Metallblock-Einsatz "Schwarzer Strahler", 26 mm Innendurchmesser, für Infrarotthermometer
    HINWEIS:
    Für Geräte-Ausführung "Standard" wird zusätzlich Referenzthermometer LR-Cal LRT 750 benötigt
    Für Geräte-Ausführung "-2I" wird zusätzlich Pt 100 Referenzfühler Kl. A, Artikel-Nr. BB-SENSOR-01 benötigt    		 Online kaufen

  • Sonstiges Zubehör + Ersatzteile

LR-Cal QUARTZ-50 sonstiges Zubehör + Ersatzteile

  • DKD-T-KAL-TK-6T

    DAkkS-Zertifikat

    Art.-Nr.: DKD-T-KAL-TK-6T

    Option:
    DAkkS-Kalibrierschein
    für die Messkette bestehend aus Anzeige des Kalibrators und internem Referenzsensor, 6 Messpunkte

    Online kaufen

  • TEMPKAL-TASCHE

    Schultertasche

    Art.-Nr.: TEMPKAL-TASCHE

    Zubehör:
    Gepolsterte Schultertasche
    für LR-Cal QUARTZ-50(-2I)
    Abmessungen: 410 x 220 x 380 mm
    Gewicht: 1,45 kg
    Versandabmessungen: 600 x 370 x 500 mm

    Online kaufen

  • TEMPKAL-KOFFER

    Koffer

    Art.Nr.: TEMPKAL-KOFFER

    Zubehör:
    Koffer mit Formschaum-Einlagen
    für LR-Cal QUARTZ-50(-2I)
    Abmessungen: 450 x 280 x 380 mm
    Gewicht: 4,8 kg
    Versandabmessungen: 600 x 370 x 500 mm

    Online kaufen

  • 599.0.000.0003.0

    Windows-PC Software

    Art.Nr.: 599.0.000.0003.0

    Zubehör:
    Windows-PC Software AQ2Sp2
    Download-Version
    inkl. RS232-Anschlusskabel

    Online kaufen

  • RS232-USB-KONV

    RS232-USB-Konverter

    Art.Nr.: RS232-USB-KONV

    Zubehör:
    Schnittstellen-Konverter
    RS232 auf USB

    Online kaufen

  • 599.0.000.0001.0

    Einsatz-Entnahmewerkzeug

    Art.Nr.: 599.0.000.0001.0

    Ersatzteil:
    Werkzeug zur Entnahme von Metallblock-Einsätzen

    (1 Stück bereits im Geräte-Lieferumfang enthalten)

    Online kaufen

Erläuterung zu Metallblock-Temperaturkalibratoren

Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer,  Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.

Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.

Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.

Die LR-Cal Metallblock-Temperaturkalibratoren sind jeweils in zwei verschiedenen Varianten lieferbar. Eine Basisausführung, sowie eine Ausführung "-2I" mit integrierten Messeingängen für zwei Temperatursensoren (Widerstandsthermometer oder Thermoelement), z.B. ein externer Referenzsensor und ein Prüfling, oder zwei Prüflinge. Es werden bei dieser Variante alle drei Temperaturen gleichzeitig zur Anzeige gebracht: Messwert der im Kalibrator integrierten Referenz sowie Messwerte der beiden extern angeschlossenen Sensoren.

Ferner steht für die LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal AQ2sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus (ggf. mit optionalem RS232/USB-Konverter) gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.

Synonyme

Metallblock-Temperaturkalibratoren werden auch bezeichnet als

  • Blockkalibrator
  • Metallblock-Kalibrator
  • Kalibrierofen
  • Temperaturkalibrator
  • Temperaturkalibriergerät
  • Temperaturkalibrierofen

LR-Cal QUARTZ-50 direkt online in unserem Internet-Shop auf Rechnung kaufen:

Link zum Onlineshop Leitenberger24.de

LR-Cal QUARTZ-50 im Online-Shop Leitenberger24.de kaufen...

Firmen, Institute, Hochschulen, Forschungseinrichtungen und Gewerbe­treibende aus der Bundesrepublik Deutschland können diesen Artikel sofort und unkompliziert (Bonität vorausgesetzt) in unserem Online-Shop Leitenberger24.de auf Rechnung kaufen.

Weiterlesen … LR-Cal QUARTZ-50 Metallblock-Temperaturkalibrator

  • Aufrufe: 1706

Weitere Beiträge …
