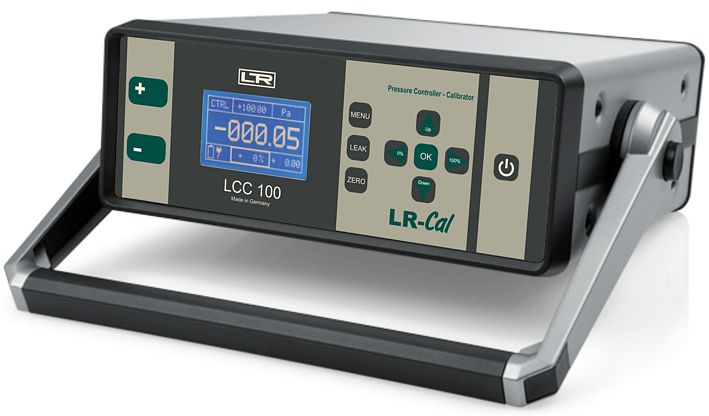

LR-Cal LCC 100 Druck-Controller
für kleine Drücke, Unterdrücke und Differenzdrücke

•

  LR-Cal LCC 100 vor Koffer

  LR-Cal LCC 100
  vor Koffer

•

  LR-Cal LCC 100 im Koffer

  LR-Cal LCC 100
  im Koffer

•

  Rückseite des LR-Cal LCC 100

  Rückseite des
  LR-Cal LCC 100

• Beschreibung

  LR-Cal LCC 100 Beschreibung

  Der LR-Cal LCC 100 Druck-Controller misst und erzeugt Druck und Unterdruck (Vakuum) und ist somit sowohl als Referenz-Druckmessgerät als auch als Kalibriergerät für Drucksensoren, Druckschalter und Manometer zu verwenden. Durch die interne Druckerzeugung ist zum Betrieb kein weiteres Zubehör notwendig. Für den mobilen Einsatz ist der LR-Cal LCC 100 mit einem internen Lithium-Ionen-Akku ausgestattet. Ein Parallelbetrieb von Netz- und Akku-Versorgung ist problemlos möglich und gewährleistet eine höchstmögliche Flexibilität.

  Typische Anwendungen:

  • Mobiles und stationäres Referenzdruckmessgerät für kleine Drücke und Unterdrücke
  • Mobile und stationäre Kalibrierung von Druck- und Vakuummessgeräten aller Art
  • Mobiler und stationärer Druck- und Vakuum-Controller für Sensor-Kalibrierungen
  • Dichte- und Lecktest

• Spezifikation und Messbereiche

  LR-Cal LCC 100 Spezifikation und Messbereiche

  Typ	LCC 100-1	LCC 100-10	LCC 100-100	LCC 100-1000
  Artikel-Nr.	LCC-100-1	LCC-100-10	LCC-100-100	LCC-100-1000
  Druck-/Messbereich	1 mbar	10 mbar	100 mbar	1000 mbar
  Überlastsicherheit	5-fach	5-fach	5-fach	2-fach
  Messunsicherheit ±1 Digit	±0,3% v.E.	±0,1% v.E.	±0,1% v.E.	±0,1% v.E.
  Linearität ±1 Digit	±0,2% v.E.	±0,1% v.E.	±0,1% v.E.	±0,1% v.E.
  Hysterese	max. 0,1% v.E.
  Messprinzip	induktiv
  Temperaturdrift des integr. Referenzsensors	Nullpunkt: 0,003% v.E. / K (0% durch Nullabgleich) Spanne: 0,03% v.E. / K
  Nullabgleich:	• automatisch (in einstellbaren Zeitabständen, abschaltbar), oder • manuell (durch Drücken der ZERO-Taste)
  Langzeitstabilität des integr. Referenzsensors	0,1% v.E. pro Jahr (typisch)
  Temperaturbereiche	Arbeitsbereich +10...+40°C; Lagerung -10...+70°C
  Nutzbarer Druckmessbereich	-10...+110%
  Ausregelgenauigkeit	0,01% v.E.
  Ausregelzeit	abhängig vom Volumen, <5 s
  Messmedien	Luft, nichtaggressive und korrosionsfreie trockene Gase
  Betriebsmodi	• CTRL (Druck regeln) • MESS (Druck messen) • AUTO (frei definierbare / programmierbare Druckprofile) • Remote (über USB/RS232, Funktionen und Einstellungen)
  Display	grafisches Display
  Schnittstellen:	USB und RS232
  Versorgung	24 VDC / 1 A, eingebauter Lithium-Ionen-Akku (8h Dauereinsatz, typisch) und Steckerladegerät 90...264 VAC
  Druckanschlüsse	6,6 x 11 mm (für flexible Schläuche mit 6 mm Innendurchmesser)
  Gehäuseabmessung	H 102,6 x B 257 x T 271 mm (ohne Griff)

  Hinweis:
  Der LR-Cal LCC 100 erzeugt Unterdruck (Vakuum) in Höhe von max. 10% des Überdruckmessbereichsendwertes. Falls auch im negativen Bereich bis -100% des Endwertes gemessen und geregelt werden soll, so müssen die Anschlüsse (+) und (-) vertauscht werden.
  Die integrierte elektrische Pumpe kann max. -600 mbar Unterdruck (Vakuum) erzeugen. Zur Erzeugung größerer Unterdrücke empfehlen wir eine externe manuelle Vakuumpumpe, z.B. LR-Cal LPP 10 oder LR-Cal 2941.

• Betriebsmodi

  LR-Cal LCC 100 Betriebsmodi

  Modus: Messen

  Der MESS-Modus wird verwendet, um einen Differenz- oder Relativdruck zu messen. Die Druckpumpe des LR-Cal LCC 100 ist in diesem Modus nicht aktiv. Der Druck wird direkt vom internen Referenzsensor erfasst und zur Anzeige gebracht.



  Modus: Control

  Der CTRL-Modus wird für die Kalibrierung von Drucksensoren, Druckschaltern und anderen Druckmessgeräten verwendet. Im CTRL-Modus ist die Druckpumpe des LR-Cal LCC 100 aktiv und regelt entsprechend den Solldruck. Der Druckwert wird zur Anzeige gebracht.



  Modus: Auto

  Im AUTO-Modus kann ein Druckprofil hinterlegt werden. Dies ist vor allem dann nützlich, wenn mehrere Druckmessgeräte mit identischen Druckwerten kalibriert werden sollen. Dieser Modus ermöglicht es zusätzlich, ein festgelegtes Profil mehrfach nacheinander abzufahren.



  Folgende Abbildung zeit ein Ablaufschema für den AUTO-Modus:

  (1) warten auf den Startbefehl mit OK-Taste
  (2) Wartezeit (konfigurierbar)
  (4) Dauer der Nullierung des Systems
  (7) Haltezeit am Nullpunkt
  (9) Einregelzeit bis zum nächsten Schritt
  (10) Haltezeit
  (13) Wartezeit am maximalen Solldruck
  (15) Zeit zum Einregeln bis zum nächsten Schritt
  (16) Wartezeit am Nullpunkt
  (18) Pausenzeit (konfigurierbar)

  Modus: Lecktest

  Im CTRL-Modus (Control-Modus) können angeschlossene Prüflinge über die LEAK-Taste auf ihre Dichtheit überprüft werden.



• Lieferumfang

  LR-Cal LCC 100 Lieferumfang

  • Druck-Controller LR-Cal LCC 100 mit eingebautem Lithium-Ionen-Akku
  • Steckerladegerät 90...264 VAC
  • Transparenter Prüflingsanschlussschlauch
  • Werkskalibrierschein
  • Bedienungsanleitung DE+EN

• Zubehör + Ersatzteile

•

  Koffer

  Artikel-Nr.: LCC-100-KOFFER

  Zubehör:
  Stabiler Aufbewahrungs- und Transportkoffer mit Formschaumeinlage

  Online kaufen

•

  Steckerladegerät

  Art.Nr.: LCC-100-NT

  Ersatzteil:
  Steckerladegerät 90...265 VAC

  Online kaufen

LR-Cal LCC 100 direkt online in unserem Internet-Shop auf Rechnung kaufen:

LR-Cal LLC 100 im Online-Shop Leitenberger24.de kaufen...

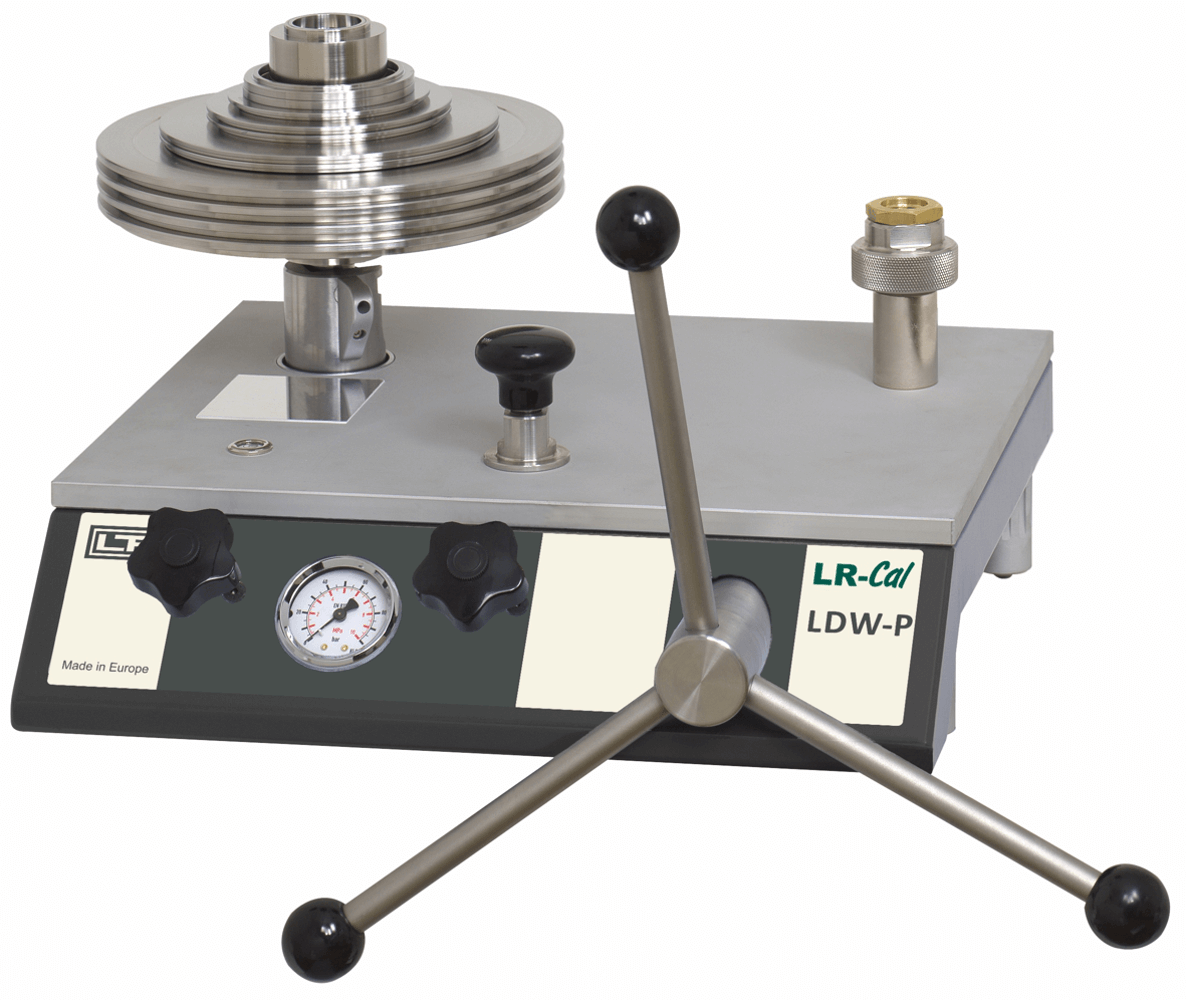

LR-Cal LDW-P Druckwaage / Kolbenmanometer
pneumatisch, bis 120 bar
Genauigkeit bis ±0,008% vom Messwert

Schema: LR-Cal LDW-P Kolbenzylinder mit Massenscheiben

Schema: LR-Cal LDW-P Kolbenzylinder mit Massenscheiben

• Beschreibung

  LR-Cal LDW-P Beschreibung

  Bewährtes Primärnormal
  Kolbenmanometer sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit einer ausgezeichneten Langzeitstabilität von 5 Jahren (Empfehlung gemäß des Deutschen Kalibrierdienstes (DAkkS). Druckwaagen / Kolbenmanometer finden seit Jahren ihren Einsatz in Werks- und Kalibrierlaboratorien der Industrie, nationaler Institute und Forschungsanstalten.

  Autarke Arbeitsweise
  Aufgrund der integrierten Druckerzeugung (bei Messbereichen bis 7 bar) sowie dem rein mechanischen Messprinzip, ist das LR-Cal LDW-P Kolbenmanometer auch ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.

  Grundprinzip
  Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück der LR-Cal LDW-P Druckwaage bildet dementsprechend ein sehr präzise gefertigtes Kolben-/Zylinder-System, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.

  Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Scheibengewichte erreicht. Diese Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch optional auf ihren speziellen Einsatzort abgestimmt und auch DAkkS kalibriert werden.

  Einfache Funktionsweise
  Im stabilen Grundgerät lassen sich in der Ausführung bis 7 bar mit der integrierten Vordruckpumpe selbst große Prüfvolumen einfach füllen und komprimieren. Zum weiteren Druckaufbau ist eine sehr präzise regulierbare Spindelpumpe mit innenlaufender Spindel eingebaut. Bereiche über 7 bar (bis 120 bar) verfügen über einen Anschluss für eine externe Druckversorgung (z.B. Stickstoffflasche mit Druckminderer).

  Sobald sich das Messsystem im Schwebezustand befindet, herrscht ein Kräftegleichgewicht zwischen Druck und Massenauflagen. Aufgrund der hervorragenden Verarbeitung des Systems steht dieser Druck stabil über mehrere Minuten, so dass problemlos die Druckwerte zur Vergleichsmessung oder auch umfangreichere Justagearbeiten am Prüfling vorgenommen werden können.

  Zwei Grundgeräte-Ausführungen
  Der LR-Cal LDW-P Druckprüfstand mit gewichtsbelastetem Kolben wird in Abhängigkeit vom Messbereich in einer der beiden folgenden Varianten geliefert:

  • Grundgerät, für Messbereiche bis 7 bar / 100 psi
    mit integrierter Prüfdruckerzeugung über Vordruckpumpe und Spindelpumpe
  • Grundgerät, für Messbereiche über 7 bar, sowie für Vakuum
    mit Einlass-Dosierventil und Anschluss für eine externe Druck- (oder Unterdruck-) Versorgung
    HINWEIS: Bei Verwendung mit Vakuum-Kolbenzylindersystem MUSS diese zweite Ausführung mit Anschluss für externe Druck-/Unterdruckversorgung verwendet werden.

  Standardmäßig sind die Grundgeräte mit einem Anschluss für das Kolbenzylindersystem mit Außengewinde G 3/4 ausgerüstet. Optional ist eine Schnellspannaufnahme für das Kolbenzylindersystem erhältlich (für Vakuum-Bereich zwingend erforderlich). Diese ermöglicht einen schnellen und sicheren Wechsel des Kolbenzylindersystems ohne Werkzeug.

  Das Anschließen des Prüflings erfolgt ohne Werkzeug an ein Schnellanschlusssystem. Durch die freilaufende Rändelmutter können die Prüflinge beliebig ausgerichtet werden. Standardmäßig ist ein Gewindeeinsatz mit Innengewinde G 1/2 enthalten. Weitere Gewindeeinsätze sind optional verfügbar, mit denen alle gängigen Druckmessgeräte angeschlossen werden können.

  Besonderheiten:

  • Gesamtmessunsicherheit bis ±0,008% vom Messwert
  • Serienmäßig mit rückführbarem Werkskalibrierschein (Option: DAkkS-Kalibrierschein)
  • Sehr hohe Langzeitstabilität, empfohlene Rekalibrierung nur alle 5 Jahre
  • Massenscheiben aus Edelstahl, Anpassung an lokale Fallbeschleunigung des Einsatzortes ohne Mehrpreis
  • Kompakte Abmessungen

  Anwendungen:

  • Primärnormal für die Messgröße Druck, bis max. 120 bar (1.600 psi), pneumatisch
  • Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten aller Art
  • Autarkes Komplettsystem, auch für vor-Ort-Einsatz geeignet.

• Kolbenzylindersystem

  LR-Cal LDW-P Kolbenzylindersystem

  Die Kolben und Zylinder sind aus Wolframcarbid gefertigt. Wolframcarbid hat im Vergleich zu anderen Materialien sehr geringe Druck- und Temperaturausdehnungskoeffizienten, was eine sehr gute Linearität der effektiven Kolben-Querschnittsfläche und eine hohe Genauigkeit mit sich bringt.

  Kolben und Zylinder sind in einem massiven Gehäuse aus Edelstahl sehr gut geschützt gegen Berührung, Stöße oder Verschmutzung von außen. Gleichzeitig ist eine Überdrucksicherung integriert, die das vertikale Herausdrücken des Kolbens und damit eine Beschädigung des Kolbenzylindersystems im Falle der Entfernung von Scheibengewichten unter Druck verhindert.

  Die Scheibengewichte werden auf eine Glocke gestapelt, die auf den Schaft des Kolbens aufgelegt wird. Die Konstruktion der Glocke sorgt für einen sehr tiefen Schwerpunkt der aufgelegten Gewichte, wodurch die Querkräfte auf das Kolbenzylindersystem und die Reibung minimiert werden. Für kleinere Startdrücke kann an Stelle der Glocke auch ein leichterer Aluminiumteller verwendet werden.

  Die Gesamtkonstruktion der Kolbenzylindereinheit und die präzise Fertigung von Kolben und Zylinder sorgen für äußerst geringe Reibungskräfte, welche in ausgezeichneten Laufeigenschaften mit einer hohen freien Drehdauer und geringen Sinkraten resultieren. Damit ist eine sehr hohe Langzeitstabilität gewährleistet. Der empfohlene Rekalibrierungszyklus beträgt daher fünf Jahre abhängig von den Nutzungsbedingungen.

  Der Anschluss des Kolbenzylindersystems ist standardmäßig ein M30 x 2 Außengewinde. Optional ist ein Schnellverschluss zum einfachen Kolben- (= Messbereichs-) Wechsel ohne Werkzeug erhältlich.


• Spezifikation

  LR-Cal LDW-P Spezifikation

  Beschreibung:	Angaben:
  Ausführung
  für Bereiche bis 7 bar	integrierte Druckerzeugung (Vordruckpumpe, Spindelpumpe)
  für Bereiche ab 25 bar, und Vakuum	Anschluss für externe Druckversorgung
  Anschlüsse / Medien
  Anschluss Kolbenzylindersystem	M30 x 2 Außengewinde Optional: Schnellanschluss
  Prüflingsanschluss	Schnellanschluss G 1/2 Innengewinde, freilaufend, wechselbar
  Druckübertragungsmedium	saubere, trockene, nicht korrosive Gase (z.B. Luft, Stickstoff)
  Externer Druckanschluss	6 mm SWAGELOK (R) Rohrverschraubung, max. 100% des eingesetzten Messbereiches (nur bei Ausführung für externe Druckversorgung)
  Werkstoffe
  Kolben	Bereiche 0,015...1 bar bis 0,1...7 bar + 0,2...15 psi bis 1...100 psi: Chromstahl Bereiche 0,2...25 bar + 3...400 psi: Wolframcarbit Bereiche 1...70 bar bis 1...120 bar + 15...1.000 psi und 10...1.600 psi: Chromstahl
  Zylinder	Bereiche 0,015...1 bar bis 0,1...7 bar + 0,2...15 psi bis 1...100 psi: Hochlegierter wärmebehandelter Edelstahl Bereiche 0,2...25 bar + 3...400 psi: Wolframcarbit Bereiche 1...70 bar bis 1...120 bar + 15...1.000 psi und 10...1.600 psi: Bronze
  Massensatz	Edelstahl, nicht magnetisch
  Verrohrung im Gerät	Ausf. mit integr. Druckversorgung: Polyurethanschlauch 4 x 0,75 mm Ausf. für ext. Druckversorgung: Edelstahl 1.4571, 3 x 1 mm
  Einsatzbedingungen
  Betriebstemperatur	°C	18...28
  Gewicht
  Grundgerät	kg	18,0 (19,0 mit optionalem Schnellverschluss)
  Abmessungen
  Grundgerät	mm	B 401 x T 375 x H 265
  Tragekoffer Massensatz	mm	B 400 x T 310 x H 310 je Koffer
  Zertifikat
  Kalibrierung	Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204. Optional DAkkS-Zertifikat, rückführbar und akkreditiert nach ISO 17025
  CE-Konformität	Keine Bescheinigung erforderlich

• Messbereiche

  LR-Cal LDW-P Messbereiche

  Beschreibung:	Angaben:
  Messbereich 1)	bar	0,015 ... 1	0,015 ... 2	0,1 ... 7	0,2 ... 25	1 ... 70	1 ... 120
  Erforderliche Massen	kg	3,3	6,54	22,5	21,0	29,0	49,5
  Kleinster Step 2)	bar	0,005	0,005	0,05	0,3	0,5	0,5
  Kleinster Step 3) mit optionalem Feinmassensatz Nr. LDW-P-FMS	bar	-	-	0,005	0,01	0,02	0,02
  Nominale Kolbenquerschnittsfläche	in²	1/2	1/2	1/2	1/8	1/16	1/16
  Messbereich 1)	psi	0,2 ... 15	0,2 ... 30	1 ... 100	3 ... 400	15 ... 1.000	10 ... 1.600
  Erforderliche Massen	kg	3,3	6,54	22,6	22,4	26,9	45,5
  Kleinster Step 2)	psi	0,05	0,005	0,5	5	5	5
  Kleinster Step 3) mit optionalem Feinmassensatz Nr. LDW-P-FMS	psi	-	-	0,05	0,1	0,2	0,2
  Nominale Kolbenquerschnittsfläche	in²	1/2	1/2	1/2	1/8	1/16	1/16
  Genauigkeit 4)	±0,015% vom Messwert; optional ±0,008% vom Messwert

  Vakkumbereiche -1...-0,015 bar und -15...-0,2 PSI werden mit einem Vakuum-Adapter realisiert. Diese Vakuumbereiche sind nur mit der Basement-Version mit Anschluss für externe Druck-/Vakuum-Quelle möglich, sowie mit einer geeigneten Vakuumpumpe.

  ---

  1) Theoretischer Startwert. Entspricht dem durch den Kolben bzw. Kolben- und Ausgleichsgewicht (aufgrund seines Eigengewichts) erzeugten Druckwert. Zur Optimierung der Laufeigenschaften sollten weitere Massen aufgelegt werden.

  2) Der kleinste Druckänderungswert, der aufgrund des Standardmassensatzes erreicht wird.

  3) Der kleinste Druckänderungswert, der aufgrund des optionalen Feinmassensatzes, Artikel-Nr. LDW-P-FMS, erreicht wird. Zur weiteren Reduzierung ist als Zubehör ein Feinmassensatz der Klasse M1 (Art.Nr. LDW-FMS-M1) oder F1 (Art.Nr. LDW-FMS-F1) erhältlich.

  4) Die Genauigkeit wird ab 10% des Messbereichs auf den Messwert bezogen, um die tatsächliche Fläche der Kolbeneinheit auszugleichen. Standardgenauigkeit ohne Korrekturen für die tatsächliche Fläche bis zu 0,02% (0,03% vom Messwert bei unter 10% des Messbereichs). Beim Messbereich 0,015 bis 1 bar ist die Genauigkeit 0,04% des Messwerts unter 10% des Messbereichs.

• Lieferumfang

  LR-Cal LDW-P Lieferumfang

  • Grundgerät LR-Cal LDW-P
  • Vordruckpumpe (nur bei Messbereichen bis 7 bar / 100 psi
  • Anschluss für externe Druckversorgung (nur bei Vakuum und ab 25 bar)
  • Nur Vakuum-Bereich: Vakuum-Adapter
  • Spindelpumpe (Druckaufbau und Druckfeineinstellung)
  • Kolbenaufnahme mit Außengewinde M30 x 2
  • Schnellanschluss für Prüfling, mit Gewindeeinsatz G 1/2 Innengewinde, wechselbar
  • Kolbenzylindersystem
  • Standardmassensatz im Tragekoffer, gefertigt auf Normalfallbeschleunigung 9,80665 m/s²
  • Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204
  • Bedienungsanleitung DE+EN

• Optionen + Zubehör + Ersatzteile

• Produkt-VIDEO

•

  Genauigkeit
  0,008% vom Messwert

  Artikel-Nr.: ...-G08

  Option:
  Erhöhte Genauigkeit
  ±0,008% vom Messwert

•

  Kalibrierung auf spezielle
  lokale Fallbeschleunigung

  Art.Nr.: ---

  Option (ohne Mehrpreis):
  Massensatz gefertigt auf spezielle lokale Fallbeschleunigung am Einsatzort des Gerätes
  (abweichend vom Standard = 9,80665 m/s²)

•

  Kolbenzylindersystem mit
  Schnellspannanschluss

  Art.Nr.: LDW-P-CT + LDW-PKZ-CT

  Option:
  Kolbenzylindersystem mit Schnellspannanschluss statt M30x2,
  hierdurch Wechsel des Kolbenzylindersystems ohne Werkzeug möglich.

•

  DAkkS-
  Kalibrierschein

  Artikel-Nr.: LDW-P-DKD

  Option:
  DAkkS-Kalibrierschein
  rückführbar und akkreditiert
  nach ISO 17025

•

  feinerer Massensatz
  (zusätzlich)

  Artikel-Nr.: LDW-P-FMS

  Zubehör:
  zusätzlicher feinerer Massensatz
  zur Erhöhung der "Auflösung"

  In Ergänzung zum Standardmassensatz

•

  Feinmassensatz
  Klasse F1

  Artikel-Nr.: LDW-FMS-F1

  Zubehör:
  Feinmassensatz Klasse F1
  1 mg bis 50 g

•

  Feinmassensatz
  Klasse M1

  Artikel-Nr.: LDW-FMS-M1

  Zubehör:
  Feinmassensatz Klasse M1
  1 mg bis 50 g

•

  Adaptersatz
  BSP (Rohrgewinde)

  Artikel-Nr.: LDW-ADAPTER-BSP

  Ersatzteil:
  Adaptersatz für Prüflingsaufnahme
  BSP-Gewinde (Rohrgewinde)

  auf G1/8 + G1/4 + G3/8 + G1/2

  (1 x im Gerätelieferumfang enthalten)

•

  Adaptersatz
  NPT-Gewinde

  Artikel-Nr.: LDW-ADAPTER-NPT

  Zubehör:
  Adaptersatz für Prüflingsaufnahme
  NPT-Gewinde

  auf 1/8" + 1/4" + 3/8" + 1/2" NPT

•

  Winkelanschlussstück
  90° Winkel

  Artikel-Nr.: CPB5000-WA90

  Zubehör:
  Winkelanschlussstück 90°
  z.B. zum Anschließen von Manometern mit rückseitigem Druckanschluss an den Prüfanschluss des Gerätes

•

  Trennvorlage
  Öl/Wasser auf Luft

  Artikel-Nr.: CPB5000-TV-1000

  Zubehör:
  Trennvorlage Öl/Wasser auf Luft, max. 1.000 bar.
  Somit können mit Öl oder Wasser beaufschlagte Prüflinge mit der pneumatischen Druckwaage geprüft/kalibriert werden.

•

  Dichtungssatz für Kolben
  und Druckanschluss

  Artikel-Nr.: CPB5000-R-SET

  Zubehör:
  Dichtungssatz für Kolbenaufnahme und Prüflingsanschluss

LR-Cal LDW-P Produkt-VIDEO

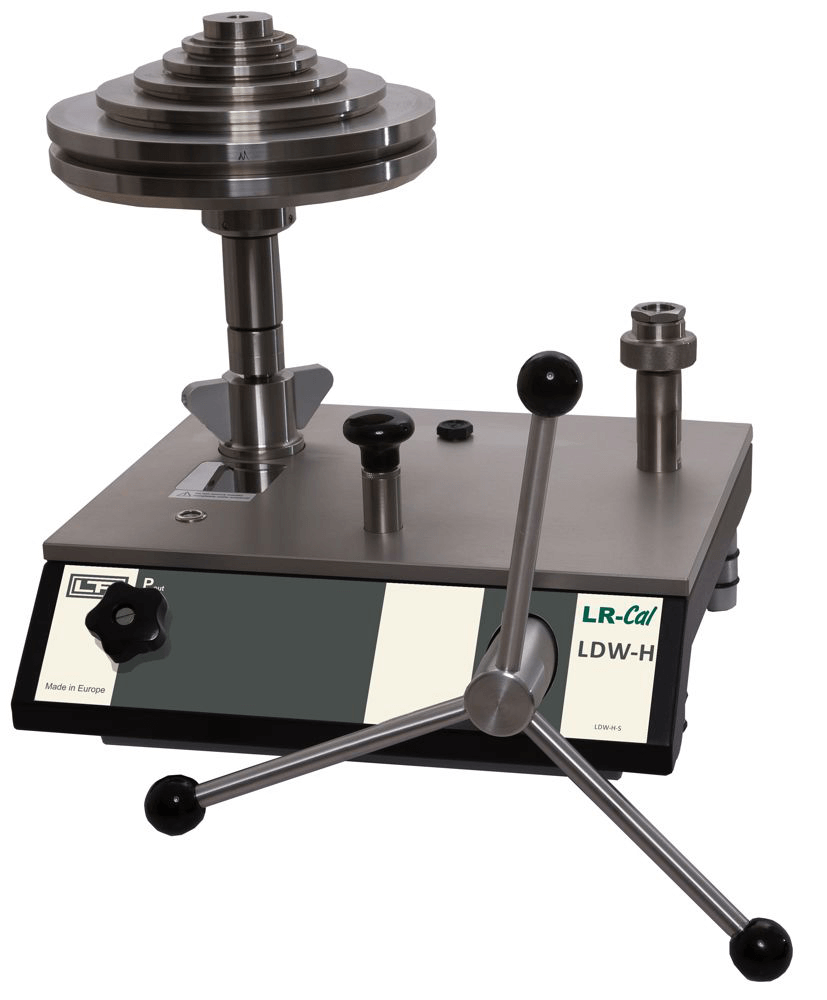

LR-Cal LDW-H Druckwaage / Kolbenmanometer
hydraulisch, bis 1.400 bar
Genauigkeit bis ±0,006% vom Messwert

•

  Schema: LR-Cal LDW-H Einkolben System

  Schema: LR-Cal LDW-H
  Einkolben-System für Messbereiche 120 bis 300 bar

•

  Schema: LR-Cal LDW-H Doppelkolben System

  Schema: LR-Cal LDW-H
  Doppelkolben-System für höhere Messbereiche

• Beschreibung

  LR-Cal LDW-H Beschreibung

  Bewährtes Primärnormal
  Kolbenmanometer sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit einer ausgezeichneten Langzeitstabilität von 5 Jahren (Empfehlung gemäß des Deutschen Kalibrierdienstes (DAkkS). Druckwaagen / Kolbenmanometer finden seit Jahren ihren Einsatz in Werks- und Kalibrierlaboratorien der Industrie, nationaler Institute und Forschungsanstalten.

  Autarke Arbeitsweise
  Aufgrund der integrierten Druckerzeugung sowie dem rein mechanischen Messprinzip, ist das LR-Cal LDW-H Kolbenmanometer auch ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.

  Grundprinzip
  Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück der LR-Cal LDW-H Druckwaage bildet dementsprechend ein sehr präzise gefertigtes Kolben-/Zylinder-System, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.

  Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Scheibengewichte erreicht. Diese Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch optional auf ihren speziellen Einsatzort abgestimmt und auch DAkkS-kalibriert werden.

  Einfache Funktionsweise
  Im stabilen Grundgerät lassen sich mit der integrierten Vordruckpumpe und dem 250-ml-Tank selbst große Prüfvolumen einfach füllen und komprimieren. Zum weiteren Druckaufbau ist eine sehr präzise regulierbare Spindelpumpe mit innenlaufender Spindel eingebaut.

  Sobald sich das Messsystem im Schwebezustand befindet, herrscht ein Kräftegleichgewicht zwischen Druck und Massenauflagen. Aufgrund der hervorragenden Verarbeitung des Systems steht dieser Druck stabil über mehrere Minuten, so dass problemlos die Druckwerte zur Vergleichsmessung oder auch umfangreichere Justagearbeiten am Prüfling vorgenommen werden können.

  Zwei Grundgeräte-Ausführungen

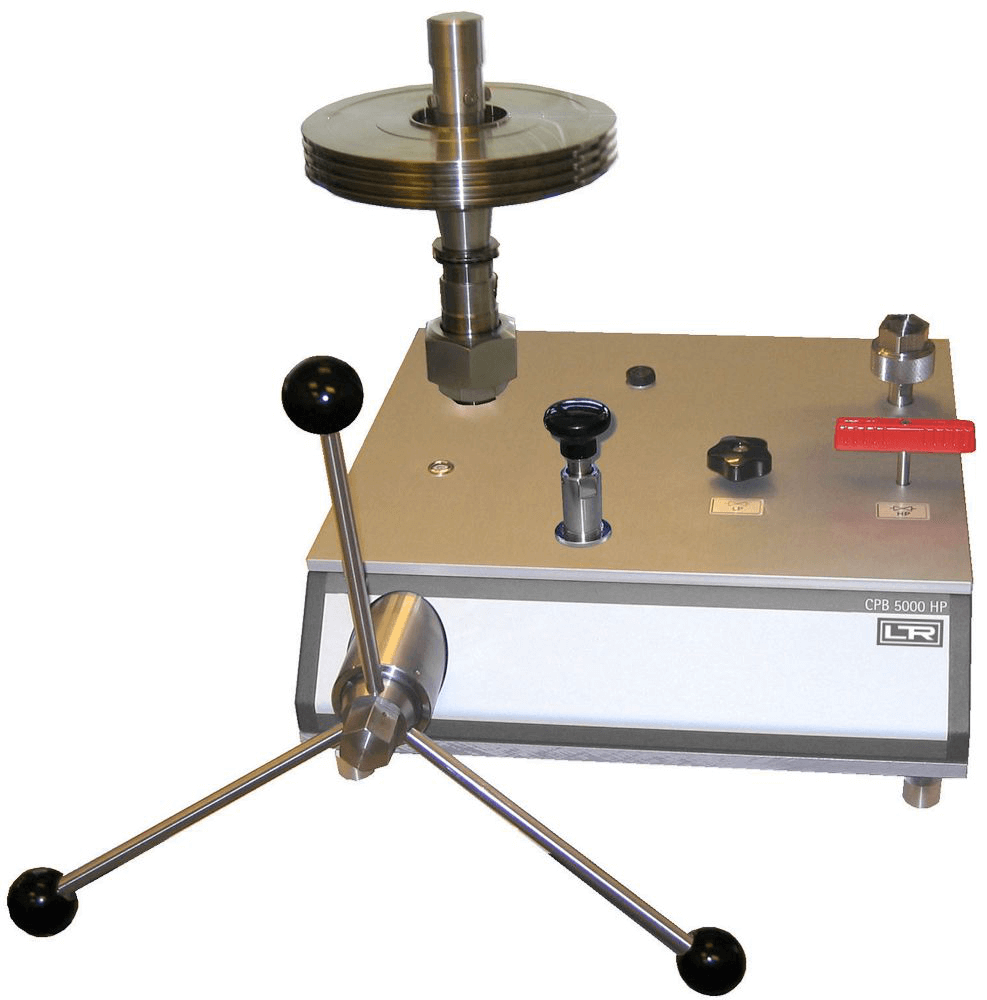

  Der LR-Cal LDW-H Druckprüfstand mit gewichtsbelastetem Kolben ist in zwei Ausführungen lieferbar, beide mit integrierter Druckversorgung:

  • Grundgerät, hydraulisch - "Standard"
    Typ LR-Cal LDW-H-S
    bis max. 1.200 bar (16.000 psi)
    Druckübertragungsmedien: Mineralöl, optional: Sebacateöl, Bremsflüssigkeit, Skydrol oder Fomblinöl
  • Grundgerät, hydraulisch - "Hochdruck"
    Typ LR-Cal LDW-H-H
    bis max. 1.400 bar (20.000 psi)
    Druckübertragungsmedien: Mineralöl, optional: Sebacateöl

  Standardmäßig sind beide Grundgeräte-Ausführungen mit einem Anschluss für das Kolbenzylindersystem mit Außengewinde G 3/4 ausgerüstet. Beim Grundgerät Ausführung "Standard" ist optional eine Schnellspannaufnahme für das Kolbenzylindersystem erhältlich. Diese ermöglicht einen schnellen und sicheren Wechsel des Kolbenzylindersystems ohne Werkzeug.

  Das Anschließen des Prüflings erfolgt ohne Werkzeug an ein Schnellanschlusssystem. Durch die freilaufende Rändelmutter können die Prüflinge beliebig ausgerichtet werden. Standardmäßig ist ein Gewindeeinsatz mit Innengewinde G 1/2 enthalten. Weitere Gewindeeinsätze sind optional verfügbar, mit denen alle gängigen Druckmessgeräte angeschlossen werden können.

  Besonderheiten:

  • Gesamtmessunsicherheit bis ±0,006% vom Messwert
  • Serienmäßig mit rückführbarem Werkskalibrierschein (Option: DAkkS-Kalibrierschein)
  • Sehr hohe Langzeitstabilität, empfohlene Rekalibrierung nur alle 5 Jahre
  • Massenscheiben aus Edelstahl, optional Anpassung an lokale Fallbeschleunigung des Einsatzortes
  • Kompakte Abmessungen

  Anwendungen:

  • Primärnormal für die Messgröße Druck, bis max. 1.400 bar (20.000 psi), hydraulisch
  • Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten aller Art
  • Autarkes Komplettsystem, auch für vor-Ort-Einsatz geeignet.

• Kolbenzylindersystem

  LR-Cal LDW-H Kolbenzylindersystem

  Kolbenzylindersysteme für die Druckwaage LR-Cal LDW-H gibt es - abhängig vom Messbereich - in zwei grundsätzlich unterschiedlichen Ausführungen:

  • Einkolben-System
    Typ LR-Cal LDW-H-EKZ
    für Messbereiche 120 bar bis 300 bar
  • Doppelkolben-System
    Typ LR-Cal LDW-H-DKZ
    für alle höheren Messbereiche

  Hohe Genauigkeit über einen breiten Messbereich
  Die Doppel-Kolbenzylindersysteme LR-Cal LDW-H-DKZ verfügen über zwei Messbereiche in einem Gehäuse mit automatischer Messbereichsumschaltung vom Niederdruck- auf den Hochdruckkolben. Damit steht dem Anwender ein äußerst flexibles Messgerät zur Verfügung, das mit nur einer Kolbenzylindereinheit und einem Massensatz einen großen Messbereich mit hoher Genauigkeit abdecken kann. Weiterhin können zwei Prüfpunkte vom Bediener mit nur einer Massenauflage angefahren werden.

  Die Kolben und Zylinder sind aus gehärtetem Stahl bzw. Wolframcarbid gefertigt. Diese Materialpaarungen besitzen geringe Druck- und Temperaturausdehnungskoeffizienten, welche eine sehr gute Linearität der effektiven Kolben-Querschnittsfläche und eine hohe Genauigkeit mit sich bringen.

  Kolben und Zylinder sind in einem massiven Gehäuse aus Edelstahl bzw. gehärtetem Werkzeugstahl sehr gut geschützt gegen Berührung, Stöße oder Verschmutzung von außen. Gleichzeitig ist eine Überdrucksicherung integriert, die das vertikale Herausdrücken des Kolbens und damit eine Beschädigung des Kolbenzylindersystems im Falle der Entfernung von Scheibengewichten unter Druck verhindert.

  Die Scheibengewichte werden direkt auf den Kolbenschaft gestapelt. Dies erleichtert dem Bediener das Auflegen der Scheibengewichte und ermöglicht zudem einen geringen Startwert.

  Die Gesamtkonstruktion der Kolbenzylindereinheit und die präzise Fertigung von Kolben und Zylinder sorgen für äußerst geringe Reibungskräfte, welche in ausgezeichneten Laufeigenschaften mit einer hohen freien Drehdauer und geringen Sinkraten resultieren. Damit ist eine sehr hohe Langzeitstabilität gewährleistet. Der empfohlene Rekalibrierungszyklus beträgt daher fünf Jahre abhängig von den Nutzungsbedingungen.

  LR-Cal LDW-H-EKZ

  Einkolbenzylindersystem
  für Messbereiche 120 bis 300 bar





  LR-Cal LDW-H-DKZ

  Doppelkolbenzylindersystem
  für höhere Messbereiche



• Kolbenzylindersysteme: Messbereiche + Spezifikation

  LR-Cal LDW-H Kolbenzylindersysteme Messbereiche + Spezifikation

  Einkolben-Messbereiche:
  Messbereich 1)	bar, kg/cm²	1...120	2...300
  Erforderliche Massen	kg	49,7	49,6
  Kleinster Step 2) Standardmassensatz	bar, kg/cm²	0,5	2,5
  Kleinster Step 3) optionaler Feinmassensatz	bar, kg/cm²	0,02	0,05
  Nominale Kolbenquerschnittsfläche	cm²	0,4032	0,1613
  Messbereich 1)	psi, lb/in²	10...1.600	30...4.000
  Erforderliche Massen	kg	45,5	45,3
  Kleinster Step 2) Standardmassensatz	psi, lb/in²	5	20
  Kleinster Step 3) optionaler Feinmassensatz	psi, lb/in²	0,2	0,5
  Nominale Kolbenquerschnittsfläche	cm²	0,4032	0,1613
  Messbereich 1)	kPa	100...12.000	200...30.000
  Erforderliche Massen	kg	49,7	49,6
  Kleinster Step 2) Standardmassensatz	kPa	50	250
  Kleinster Step 3) optionaler Feinmassensatz	kPa	2	5
  Nominale Kolbenquerschnittsfläche	cm²	0,4032	0,1613
  Genauigkeiten
  Standard 4) 5)	% v.Mw.	0,015	0,015
  Optional 4) 5)	% v.Mw.	0,007	0,006
  Druckübertragungsmedium
  Standard	Hydraulikflüssigkeit auf Mineralölbasis VG22
  Optional	Sebacateöl Bremsflüssigkeit Skydrol Fomblinöl
  Werkstoffe
  Kolben		Stahl	Stahl
  Zylinder		Bronze	Stahl
  Massensatz	Edelstahl, nicht magnetisch
  Gewicht
  Kolbenzylindersystem	kg	1	0,8
  Aufbewahrungskoffer für Kolbenzylindersystem	kg	3,1	3,1
  "bar"-Standardmassensatz (in 2 Koffern)	kg	61,3	61,2
  "psi"-Standardmassensatz (in 2 Koffern)	kg	57,1	56,9
  Optionaler "bar"-Feinmassensatz	kg	0,33	0,5
  Optionaler "psi"-Feinmassensatz	kg	0,23	0,34
  Abmessung
  Optionaler Tragekoffer für optionalen Feinmassensatz	mm	B400 x T310 x H310
  Optionaler Aufbewahrungskoffer für Kolbenzylindersystem	mm	B300 x T265 x H205




  Doppelkolben-Messbereiche:
  Messbereich 1)	bar, kg/cm²	1...60 / 10...700	1...60 / 20...1.200	1...60 / 20...1.400
  Erforderliche Massen	kg	57,4	49,2	57,4
  Kleinster Step 2) Standardmassensatz	bar, kg/cm²	0,5 / 5,0	0,5 / 10	0,5 / 10
  Kleinster Step 3) optionaler Feinmassensatz	bar, kg/cm²	0,01 / 0,1	0,01 / 0,2	0,01 / 0,2
  Nominale Kolbenquerschnittsfläche	cm²	0,8065 / 0,0807	0,8065 / 0,0403	0,8065 / 0,0403
  Messbereich 1)	psi, lb/in²	10...800 / 100...10.000	10...800 / 200...16.000	10...800 / 200...20.000
  Erforderliche Massen	kg	56,4	45	56,4
  Kleinster Step 2) Standardmassensatz	psi, lb/in²	5 / 50	5 / 100	5 / 100
  Kleinster Step 3) optionaler Feinmassensatz	psi, lb/in²	0,1 / 1	0,1 / 2	0,1 / 2
  Nominale Kolbenquerschnittsfläche	cm²	0,8065 / 0,0807	0,8065 / 0,0403	9,8065 / 0,0403
  Messbereich 1)	kPa	100...6.000 / 1.000...70.000	100...6.000 / 2.000...120.000	100...6.000 / 2.000...140.000
  Erforderliche Massen	kg	57,4	49,2	57,4
  Kleinster Step 2) Standardmassensatz	kPa	50 / 500	50 / 1.000	50 / 1.000
  Kleinster Step 3) optionaler Feinmassensatz	kPa	1 / 10	1 / 20	1 / 20
  Nominale Kolbenquerschnittsfläche	cm²	0,8065 / 0,0807	0,8065 / 0,0403	0,8065 / 0,0403
  Genauigkeiten
  Standard 4) 5)	% v.Mw.	0,015	0,015	0,025
  Optional 4) 5)	% v.Mw.	0,006	0,007	0,007
  Druckübertragungsmedium
  Standard	Hydraulikflüssigkeit auf Mineralölbasis VG22
  Optional		Sebacateöl Bremsflüssigkeit Skydrol Fomblinöl	Sebacateöl Bremsflüssigkeit Skydrol Fomblinöl	Sebacateöl
  Werkstoffe
  Kolben		Wolframcarbid / Stahl	Wolframcarbid / Stahl	Wolframcarbid / Stahl
  Zylinder		Stahl / Wolframcarbid	Stahl / Wolframcarbid	Stahl / Wolframcarbid
  Massensatz	Edelstahl, nicht magnetisch
  Gewicht
  Kolbenzylindersystem	kg	2	2	2
  Aufbewahrungskoffer für Kolbenzylindersystem	kg	3,1	3,1	3,1
  "bar"-Standardmassensatz (in 2 Holzkoffern)	kg	69	60,8	69
  "psi"-Standardmassensatz (in 2 Holzkoffern)	kg	68	56,6	68
  Optionaler "bar"-Feinmassensatz	kg	0,5	0,5	0,5
  Optionaler "psi"-Feinmassensatz	kg	0,34	0,34	0,34
  Abmessung
  Optionaler Tragekoffer für optionalen Feinmassensatz	mm	B400 x T310 x H310
  Optionaler Aufbewahrungskoffer für Kolbenzylindersystem	mm	B300 x T265 x H205

  1) Theoretischer Startwert; entspricht dem durch den Kolben bzw. Kolben- und Ausgleichsgewicht (aufgrund seines Eigengewichts) erzeugten Druckwert. Zur Optimierung der Laufeigenschaften sollten weitere Massen aufgelegt werden.

  2) Der kleinste Druckänderungswert, der aufgrund des Standardmassensatzes erreicht wird. Zur Reduzierung ist optional ein Feinmassensatz erhältlich.

  3) Der kleinste Druckänderungswert, der aufgrund des optionalen Feinmassensatzes erreicht wird. Zur weiteren Reduzierung ist im Zubehör ein Feinmassensatz Klasse M1 oder F1 erhältlich.

  4) Die Genauigkeit wird ab 10% des Messbereiches auf den Messwert bezogen. Im Bereich unter 10% des Messbereiches beträgt die Genauigkeit ±0,03% vom Messwert bei Einkolben-Systemen bzw. ±0,025% vom Messwert bei Doppelkolben-Systemen.

  5) Messunsicherheiten bei Referenzbedingungen (Umgebungstemperatur 20°C, Luftdruck 1.013 mbar, relative Luftfeuchte 40%). Es müssen ggf. Korrekturen angebracht werden.

• Grundgerät: Spezifikation

  LR-Cal LDW-H Grundgerät Spezifikation

  Beschreibung:	Einheit:	Angaben:
  Basement-Ausführung
  Hydraulisch, Standard, LR-Cal LDW-H-S		bis max. 1.200 bar / 16.000 psi; mit interner Druckversorgung
  Hydraulisch, Hochdruck, LR-Cal LDW-H-H		bis max. 1.400 bar / 20.000 psi; mit interner Druckversorgung
  Druckübertragungsmedium
  Standard		Hydraulikflüssigkeit auf Mineralölbasis VG22
  Optional		Sebacateöl, Bremsflüssigkeit, Skydrol oder Fomblinöl (auch abhängig vom Messbereich)
  Vorratsbehälter	cm³	250
  Anschlüsse
  Anschluss für Kolbenzylindersystem		Außengewinde G 3/4; optional Schnellverschluss (nur 1.200 bar Version)
  Prüflingsanschluss		Schnellanschluss G 1/2 Innengewinde, freilaufend, wechselbar (andere Gewindeeinsätze siehe Zubehör)
  Werkstoff
  Verrohrung im Grundgerät		Edelstahl 1.4403, 6 x 2 mm
  Gewicht
  Grundgerät "Standard", LR-Cal LDW-H-S	kg	18,0 (19,0 mit optionalem Schnellverschluss für Kolbenzylindersystem)
  Grundgerät "Hochdruck", LR-Cal LDW-H-H	kg	18,0
  Optionaler Aufbewahrungskoffer für Grundgerät	kg	8,5
  Zulässige Umgebungsbedingungen
  Betriebstemperatur	°C	18...28
  Abmessungen
  Grundgerät (beide Versionen)	mm	B400 x T375 x H265

  LR-Cal LDW-H Zulassungen + Zertifikate

  • CE-Konformität: Druckgeräterichtlinie 97/23/EG (Modul A)
  • Kalibrierzertifikat: Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204. Optional DAkkS-Zertifikat, rückführbar und akkreditiert nach ISO 17025

• Lieferumfang

  LR-Cal LDW-H Lieferumfang

  • Grundgerät LR-Cal LDW-H
  • Vordruckpumpe
  • Spindelpumpe (Druckaufbau und Druckfeineinstellung)
  • Kolbenaufnahme mit Außengewinde G 3/4 B
  • Schnellanschluss für Prüfling, mit Gewindeeinsatz G 1/2 Innengewinde, wechselbar
  • Kolbenzylindersystem
  • Standardmassensatz im Tragekoffer, gefertigt auf Normalfallbeschleunigung 9,80665 m/s²
  • Flasche mit 1 Liter Betriebsflüssigkeit (spezielles Hydrauliköl auf Mineralölbasis)
  • Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204
  • Bedienungsanleitung DE+EN

• Optionen + Zubehör + Ersatzteile

• Produkt-VIDEO

•

  Genauigkeit
  0,006/0,007% vom Messwert

  Artikel-Nr.:
  ...-G06 / ...-G07

  Option:
  Erhöhte Genauigkeit
  ±0,006% bzw. ±0,007% vom Messwert
  (Messbereichsabhängig)

•

  Kalibrierung auf spezielle
  lokale Fallbeschleunigung

  Artikel-Nr.:
  DW-H-KZS-GRV + LDW-H-MS-GRV

  Option:
  Massensatz gefertigt auf spezielle lokale Fallbeschleunigung am Einsatzort des Gerätes
  (abweichend vom Standard = 9,80665 m/s²)

•

  Kolbenzylindersystem mit
  Schnellspannanschluss

  Artikel-Nr.:
  LDW-H-S-CT + LDW-H-KZS-CT

  Option:
  Kolbenzylindersystem mit Schnellspannanschluss statt M30x2,
  hierdurch Wechsel des Kolbenzylindersystems ohne Werkzeug möglich.

  Nur für Grundgerät bis max. 1.200 bar

•

  DAkkS-
  Kalibrierschein

  Artikel-Nr.:
  LDW-H-MPZERT-DKD

  Option:
  DAkkS-Kalibrierschein
  rückführbar und akkreditiert
  nach ISO 17025

•

  für Betriebsmedium
  Sebacateöl

  Artikel-Nr.:
  ...-SO

  Option:
  Ausführung für Betriebsmedium
  Sebacate-Öl
  (statt Mineralöl)

  für Grundgerät bis 1.200 bar
  für Grundgerät bis 1.400 bar

•

  für Betriebsmedium
  Bremsflüssigkeit

  Artikel-Nr.:
  ...-BF

  Option:
  Ausführung für Betriebsmedium
  Bremsflüssigkeit
  (statt Mineralöl)

  für Grundgerät bis 1.200 bar

•

  für Betriebsmedium
  Skydrol

  Artikel-Nr.:
  ...-SD

  Option:
  Ausführung für Betriebsmedium
  Skydrol
  (statt Mineralöl)

  für Grundgerät bis 1.200 bar

•

  für Betriebsmedium
  Fomblinöl

  Artikel-Nr.:
  ...-FO

  Option:
  Ausführung für Betriebsmedium
  Fomblinöl
  (statt Mineralöl)

  für Grundgerät bis 1.200 bar

•

  Druckeinheit
  kg/cm²

  Artikel-Nr.:
  LDW-H-MS-KGC

  Option:
  Massensatz gefertigt auf
  Druckeinheit "kg/cm²"
  (statt "bar")

•

  Druckeinheit
  kPa

  Artikel-Nr.:
  LDW-H-MS-KPA

  Option:
  Massensatz gefertigt auf
  Druckeinheit "kPa"
  (statt "bar")

•

  Druckeinheit
  MPa

  Artikel-Nr.:
  LDW-H-MS-MPA

  Option:
  Massensatz gefertigt auf
  Druckeinheit "MPa"
  (statt "bar")

•

  Druckeinheit
  psi

  Artikel-Nr.:
  LDW-H-MS-PSI

  Option:
  Massensatz gefertigt auf
  Druckeinheit "psi"
  (statt "bar")

•

  feinerer Massensatz
  (zusätzlich)

  Artikel-Nr.:
  LDW-H-FMS-...

  Option:
  zusätzlicher feinerer Massensatz zur Erhöhung der "Auflösung"

  In Ergänzung zum Standardmassensatz

•

  Elektrischer Antrieb
  für Kolbenzylindersystem

  Artikel-Nr.:
  LDW-H-E-230

  Option/Zubehör:
  Elektrische Antriebseinheit (230 VAC) für das Kolbenzylindersystem

  nur für Bereiche
  bis 700 bar und 1.200 bar

•

  Koffer für
  Grundgerät

  Artikel-Nr.:
  LDW-H-KOFFER-BM

  Zubehör:
  Transport- und Aufbewahrungskoffer für das Grundgerät

•

  Koffer für
  Kolbenzylindersystem

  Artikel-Nr.:
  LDW-H-KOFFER-KZS

  Zubehör:
  Transport- und Aufbewahrungskoffer für das Kolbenzylindersystem

•

  Feinmassensatz
  Klasse F1

  Artikel-Nr.:
  LDW-FMS-F1

  Zubehör:
  Feinmassensatz Klasse F1
  1 mg bis 50 g

•

  Feinmassensatz
  Klasse M1

  Artikel-Nr.:
  LDW-FMS-M1

  Zubehör:
  Feinmassensatz Klasse M1
  1 mg bis 50 g

•

  Adaptersatz
  BSP (Rohrgewinde)

  Artikel-Nr.:
  LDW-ADAPTER-BSP

  Ersatzteil:
  Adaptersatz für Prüflingsaufnahme
  BSP-Gewinde (Rohrgewinde)

  auf G1/8 + G1/4 + G3/8 + G1/2

  (1 x im Gerätelieferumfang enthalten)

•

  Adaptersatz
  NPT-Gewinde

  Artikel-Nr.:
  LDW-ADAPTER-NPT

  Zubehör:
  Adaptersatz für Prüflingsaufnahme
  NPT-Gewinde

  auf 1/8" + 1/4" + 3/8" + 1/2" NPT

•

  Winkelanschlussstück
  90° Winkel

  Artikel-Nr.:
  CPB5000-WA90

  Zubehör:
  Winkelanschlussstück 90°
  z.B. zum Anschließen von Manometern mit rückseitigem Druckanschluss an den Prüfanschluss des Gerätes

•

  Trennvorlage
  max. 700 bar

  Artikel-Nr.:
  LDW-TV-M-0700

  Zubehör:
  Trennvorlage max. 700 bar
  mit Membrane
  Zur Trennung der Medien des Prüflings und des Gerätes

•

  Trennvorlage
  max. 1.200 bar

  Artikel-Nr.:
  LDW-TV-M-1200

  Zubehör:
  Trennvorlage max. 1.200 bar
  mit Membrane
  Zur Trennung der Medien des Prüflings und des Gerätes

•

  Dichtungssatz für Kolben
  und Druckanschluss

  Artikel-Nr.:
  CPB5000-R-SET

  Zubehör:
  Dichtungssatz für Kolbenaufnahme und Prüflingsanschluss

LR-Cal LDW-H Produkt-VIDEO

LR-Cal CPB5000-HP Druckwaage / Kolbenmanometer
hydraulisch, bis 5.000 bar
Genauigkeit bis ±0,02% vom Messwert

•

  LR-Cal CPB5000-HP Kolbenzylindersystem

  LR-Cal CPB5000-HP
  Kolbenzylindersystem

•

  LR-Cal CPB5000-HP Abmessungen

  LR-Cal CPB5000-HP
  Abmessungen

• Beschreibung

  LR-Cal CPB5000-HP Beschreibung

  Bewährtes Primärnormal
  Kolbenmanometer sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit einer ausgezeichneten Langzeitstabilität von 5 Jahren (Empfehlung gemäß des Deutschen Kalibrierdienstes (DAkkS). Druckwaagen / Kolbenmanometer finden seit Jahren ihren Einsatz in Werks- und Kalibrierlaboratorien der Industrie, nationaler Institute und Forschungsanstalten.

  Autarke Arbeitsweise
  Aufgrund der integrierten Druckerzeugung (bei Messbereichen bis 10 bar) sowie dem rein mechanischen Messprinzip, ist das LR-Cal CPB5000-HP Kolbenmanometer auch ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.

  Grundprinzip
  Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück der LR-Cal CPB5000-HP Druckwaage bildet dementsprechend ein sehr präzise gefertigtes Kolben-/Zylinder-System, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.

  Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Scheibengewichte erreicht. Diese Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch optional auf ihren speziellen Einsatzort abgestimmt und auch DAkkS-kalibriert werden.

  Einfache Funktionsweise
  Die Einstellung des Druckes erfolgt über eine integrierte Pumpe. Zur Feineinstellung ist eine sehr präzise regulierbare Spindelpumpe mit innenlaufender Präzisionsspindel eingebaut. Sobald sich dann das Messsystem im Schwebezustand befindet, herrscht ein Kräftegleichgewicht zwischen Druck und Masseauflagen. Aufgrund der hervorragenden Verarbeitung des Systems steht dieser Druck stabil über mehrere Minuten, so dass problemlos die Druckwerte zur Vergleichsmessung abgelesen oder auch längere Justagearbeiten am Prüfling vorgenommen werden können.

  Stabile Geräteausführung
  Mit dem Höchstdruckmodell sind Kalibrierungen bis zu einem Maximaldruck von 5.000 bar möglich.
  Es ist in einem stabilen Basement aufgebaut und bietet einen außergewöhnlichen Bedienungskomfort. Mit der integrierten Vordruckpumpe und dem 250 ml Tank lassen sich auch große Prüfvolumen einfach füllen und vorkomprimieren.

  Die beiden Prüfanschlüsse sind mit Rändelmutter und wechselbaren Gewindeadaptern mit Dichtkonus ausgestattet. Folgende Gewindeadapter mit Außengewinde sind im Lieferumfang enthalten:

  • M16 x 1,5 mit Dichtkonus
  • M20 x 1,5 mit Dichtkonus
  • 9/16-18 UNF mit Dichtkonus

  Besonderheiten:

  • Gesamtmessunsicherheit bis ±0,02% vom Messwert
  • Serienmäßig mit rückführbarem Werkskalibrierschein (Option: DAkkS-Kalibrierschein)
  • Sehr hohe Langzeitstabilität, empfohlene Rekalibrierung nur alle 5 Jahre
  • Massenscheiben aus Edelstahl, Anpassung an lokale Fallbeschleunigung des Einsatzortes ohne Mehrpreis möglich
  • Kompakte Abmessungen

  Anwendungen:

  • Primärnormal für die Messgröße Druck, bis max. 5.000 bar (70.000 psi), hydraulisch
  • Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten aller Art
  • Autarkes Komplettsystem, auch für vor-Ort-Einsatz geeignet.

• Kolbenzylindersystem + Massenscheiben

  LR-Cal CPB5000-HP Kolbenzylindersystem

  Das Kolbenzylindersystem ist in die Aufnahme im Basement eingeschraubt und besitzt spezielle Kugellagerungen, die die ausgezeichneten Laufeigenschaften mit einer hohen freien Drehdauer und geringen Sinkraten und eine sehr hohe Langzeitstabilität, auch bei hohen Drücken und Kräften, sicherstellen. Der empfohlene Rekalibrierungszyklus beträgt daher 5 Jahre.

  Die Materialien von Kolben und Zylinder besitzen sehr geringe Druck- und Temperaturausdehnungskoeffizienten, was eine sehr gute Linearität der effektiven Kolbenquerschnittsfläche und eine hohe Genauigkeit mit sich bringt.

  LR-Cal CPB5000-HP Massenscheiben

  Der Standardmassensatz (Umfang abhängig vom Messbereich) wird in einem bis drei Aufbewahrungskoffern geliefert. Hierin enthalten sind Massestücke aus nicht-magnetischem Edelstahl, die optimal auf den täglichen Einsatz abgestimmt sind. Für feinere Abstufungen bzw. für eine höhere Auflösung ist die Verwendung eines Feinmassensatzes der Klasse M1 oder F1 aus dem Zubehör zu empfehlen.

  Sollten Sie das Gerät nicht unter Referenzbedingungen einsetzen (Umgebungstemperatur 20°C, Luftdruck 1013 mbar, relative Luftfeuchte 40%) müssen entsprechende Korrekturberechnungen angebracht werden.

  Die Scheibengewichte werden standardmäßig auf die Normfallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch auf ihren speziellen Einsatzort abgestimmt werden (bei Modell LR-Cal CPB5000-HP ohne Mehrpreis).

  Die Massentabellen (Aufstellung über Anzahl und Gewicht der in den Massensätzen enthaltenen Scheibengewichte finden Sie im Datenblatt, siehe DOWNLOADs.

• Messbereiche + Spezifikation

  LR-Cal CPB5000-HP Messbereiche + Spezifikation

  Technische Daten
  Messbereich 1)	bar	25...4.000	25...5.000
  Erforderliche Massen	kg	80	100
  Kleinster Step 2)	bar	2,5	2,5
  Nominale Kolbenquerschnittsfläche	cm²	0,02	0,02
  Messbereich 1)	psi	365...60.000	365...70.000
  Erforderliche Massen	kg	83	97
  Kleinster Step	psi	50	50
  Nominale Kolbenquerschnittsfläche	cm²	0,02	0,02
  Genauigkeit 3) 4)	% v.Messwert	0,025 / optional 0,02
  Druckübertragungsmedium	bis 4.000 bar / 60.000 psi: Hydraulikflüssigkeit auf Mineralölbasis 5.000 bar / 70.000 psi: Sebacate-Öl
  Ölvorratsbehälter	cm²	250
  Prüflingsanschluss	frei positionierbar, standardmäßig mit 3 Gewindeadaptern M16 x 1,5 / M20 x 1,5 und 9/16-18 UNF
  Werkstoffe
  Kolben	gehärteter Stahl
  Zylinder	Wolframcarbid
  Massensatz	Edelstahl 1.4305, nicht-magnetisch
  Verrohrung im Basement	Edelstahl 1.4404, 6 x 2 mm
  Betriebsbedingungen
  Betriebstemperatur	°C	18...28
  Gewichte
  Grundgerät / Basement	kg	32,5
  Kolbenzylindersystem	kg	2,7 (5,0 inkl. Aufbewahrungskoffer)
  BAR Basismassensatz Teil 1	kg	34,0 (inkl. Tragekoffer)
  BAR Basismassensatz Teil 2	kg	27,5 (inkl. Tragekoffer)
  BAR Erweiterungsmassensatz Teil 1 (für 4000 und 5000 bar)	kg	33,5 (inkl. Tragekoffer)
  BAR Erweiterungsmassensatz Teil 2 (nur für 5000 bar)	kg	23,5 (inkl. Tragekoffer)
  PSI Basismassensatz Teil 1	kg	51,0 (inkl. Tragekoffer)
  PSI Basismassensatz Teil 2	kg	15,0 (inkl. Tragekoffer)
  PSI Erweiterungsmassensatz Teil 1 (für 60.000 und 70.000 psi)	kg	31,8 (inkl. Tragekoffer)
  PSI Erweiterungsmassensatz Teil 2 (nur für 70.000 psi)	kg	17,8 (inkl. Tragekoffer)
  Abmessungen
  Grundgerät / Basement	mm	B 460 x T 445 x H 265
  Tragekoffer für Basismassensatz Teil 1	mm	B 400 x T 310 x H 310
  Tragekoffer für Basismassensatz Teil 2	mm	B 215 x T 310 x H 310
  Tragekoffer für Erweiterungsmassensatz	mm	B 215 x T 310 x H 310
  Tragekoffer für Kolbenzylindersystem	mm	B 370 x T 150 x H 150
  Zertifizierungen
  CE-Konformität	Druckgeräterichtlinie 97/23/EG (Modul A)
  Kalibrierung	Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204 Optional DAkkS-Zertifikat, rückführbar und akkreditiert nach ISO 17025

  1) Theoretischer Startwert; entspricht dem durch den Kolben (aufgrund seines Eigengewichts) erzeugten Druckwert. Zur Optimierung der Laufeigenschaften sollten weitere Massen aufgelegt werden.

  2) Der kleinste Druckänderungswert, der aufgrund des Standardmassensatzes erreicht wird. Zur Reduzierung ist optional im Zubehör ein Feinmassensatz Klasse F1 oder M1 erhältlich.

  3) Die Genauigkeit wird ab 10% des Messbereiches auf den Messwert bezogen. Im unteren Bereich gilt ein Festfehler, bezogen auf 10% des Bereiches.

  4) Messunsicherheiten bei Referenzbedingungen (Umgebungstemperatur 20°C, Luftdruck 1.013 mbar, relative Luftfeuchte 40%). Es müssen ggf. Korrekturen angebracht werden.

• Lieferumfang

  LR-Cal CPB5000-HP Lieferumfang

  • Grundgerät LR-Cal CPB5000-HP
  • Vordruckpumpe
  • Spindelpumpe zum Druckaufbau und zur Druckfeineinstellung
  • Kolbenaufnahme
  • Anschluss für Prüfling mit 3 Gewindeadaptern: M16x1,5 + M20x1,5 + 9/16-18-UNF
  • Kolbenzylindersystem mit Glocke
  • Basismassensatz aufgeteilt in 2 Aufbewahrungs- und Tragekoffern
  • Erweiterungsmassensatz in 1 Tragekoffer (Bereich 4.000 bar) oder 2 Tragekoffern (Bereich 5.000 bar)
  • Massensatz gefertigt auf Normfallbeschleunigung 9,80665 m/s²
  • Spezialöl 1,0 Liter (Bereiche bis 4.000 bar) oder 0,5 Liter (Bereich 5.000 bar)
  • Gabelschlüssel SW 36 und SW 46
  • Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204
  • Bedienungsanleitung DE+EN

• Optionen + Zubehör

•

  Genauigkeit
  0,02% vom Messwert

  Artikel-Nr.:
  ...-G2

  Option:
  Erhöhte Genauigkeit
  ±0,020% vom Messwert

•

  Kalibrierung auf spezielle
  lokale Fallbeschleunigung

  Artikel-Nr.:
  CPB5000-HP-GRV

  Option (ohne Mehrpreis):
  Massensatz gefertigt auf spezielle lokale Fallbeschleunigung am Einsatzort des Gerätes
  (abweichend vom Standard = 9,80665 m/s²)

•

  DAkkS-
  Kalibrierschein

  Artikel-Nr.:
  CPB5000-HH-MP-DKD

  Option:
  DAkkS-Kalibrierschein
  rückführbar und akkreditiert
  nach ISO 17025

•

  Feinmassensatz
  Klasse F1

  Artikel-Nr.:
  LDW-FMS-F1

  Zubehör:
  Feinmassensatz Klasse F1
  1 mg bis 50 g

•

  Feinmassensatz
  Klasse M1

  Artikel-Nr.:
  LDW-FMS-M1

  Zubehör:
  Feinmassensatz Klasse M1
  1 mg bis 50 g
