LR-Cal LTC-DB-1100-44
Metallblock-Temperaturkalibrator
+200...+1100°C

LR-Cal LTC-DB-1100-44 Beschreibung

Der Metallblock-Temperaturkalibrator LR-Cal LTC-DB-1100-44 dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

• Temperaturbereich +200°C...+1100°C
• Homogene Temperaturverteilung
• Einfache Bedienung mit farbigem Touchscreen
• Rampenfunkton + Thermostattests
• Computergesteuerte Kalibrierungen via USB-Schnittstelle und optionaler Software LR-Cal Aq2Sp2 für MS-Windows® PCs
• Zahlreiche Blockeinsätze mit verschiedenen Bohrungen für unterschiedliche Prüflinge lieferbar
• Option: Blockeinsatz mit "Schwarzem Strahler" für die Kalibrierung von Infrarotthermometern

Weniger thermische Belastung für Ihre Prüflinge
Der Metallblock-Temperaturkalibrator LR-Cal LTC-DB-1100-44 ist mit einem Gegenstrom-Zwangsbelüftungssystem ausgestattet, das die Temperatur im oberen Teil des Kalibrators sehr niedrig hält. Diese Lösung ermöglicht es, den Anschlusskopf bzw. das Gehäuse des Prüflings sehr nahe an der Raumtemperatur zu halten.

Außerdem gewährleistet sie eine hohe Sicherheit für den Bediener, da die Temperatur des Gitters an der Gehäuseoberseite sehr niedrig bleibt.

Die Abbildung zeit ein Thermoelement als Prüfling in einem LR-Cal LTC-DB-1100-44 bei 1.000°C. Die mit einem optischen Pyrometer gemessene Temperatur des Anschlusskopfes des Prüflings beträgt nur 37,7°C und liegt damit sehr nahe an der Raumtemperatur. Dieser Test bestätigt die hervorragende Isolierung dieses Kalibrators.

Option LTC-MP-3I - drei konfigurierbare Messeingänge

Zum portablen Metallblock-Temperaturkalibrator LR-Cal LTC-DB-1100-44 kann die Option LTC-MP-3I mitbestellt werden:

Ausführung mit 3 konfigurierbaren Messeingängen, davon 2 für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T sowie 1 Messeingang für Analogsignal 4...20 mA oder 0...10 V.
Artikel-Nr. LTC-MP-3I (muss zusammen mit Grundgerät bestellt werden)
Erweiterter Lieferumfang:
Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse

Option LTC-MP-115V - Ausführung für 115 VAC

Zum portablen Metallblock-Temperaturkalibrator LR-Cal LTC-DB-1100-44 kann die Option LTC-MP-115V mitbestellt werden:

Ausführung für Spannungsversorgung 115 VAC 50/60 Hz (statt für 230 VAC).

LR-Cal LTC-DB-1100-44 Spezifikation

Alle Werte wurden bei einer Umgebungstemperatur von +20°C gemessen.
Die Stabilisierung wird durch ein angezeigtes Wurzelzeichen und einem akustischen Signalton bestätigt.
* = Temperaturabweichung zwischen Anzeige und Referenzfühler.
** = Max. Temperaturunterschied bei stabiler Temperatur über 30 Minuten.
*** = Gemessen bei 1000°C bei 40 mm über dem Behälterboden.

LR-Cal LTC-DB-1100-44 Lieferumfang

• Portabler Metallblock-Temperaturkalibrator LR-Cal LTC-DB-1100-44
• Ersatzsicherungen
• Spannungsversorgungskabel
• Anschlusskabel für Thermostattests
• 1 Blockeinsatz 44 x 175 mm aus Keramik, mit 4 Bohrungen: 7,0 + 9,0 + 11,0 + 13,5 mm Durchmesser
• 1 Werkzeug zur Entnahme von Blockeinsätzen
• Nur bei mitbestellter Option LTC-MP-3I: Elektrische Anschlusskabel und Steckverbinder rot/schwarz für die drei Messeingänge
• Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204 (Werkskalibrierschein)
• Bedienungsanleitung DE+EN

LR-Cal LTC-DB-1100-44 lieferbare Blockeinsätze

Außenabmessung: 44 x 175 mm

• Blockeinsätze und Isolierdeckel mit Standardbohrungen:
Artikel-Nummer:	Anzahl der Bohrungen	Material	Blockeinsatz mit Standardbohrungen
LTC-BI-44-175-4C	4	Keramik	7,0 + 9,0 + 11,0 + 13,5 mm Durchmesser
			(1 x im Gerätelieferumfang enthalten)
LTC-BI-44-175-4I	4	Inconel 600	7,0 + 9,0 + 11,0 + 13,5 mm Durchmesser
Artikel-Nummer:	Anzahl der Bohrungen	Isolierdeckel aus Duratec, mit Standardbohrungen
LTC-ID-44-4	4	passend zu LTC-BI-44-175-4C + LTC-BI-44-175-4I
		(1 x im Gerätelieferumfang enthalten)
• Blockeinsatz mit Adapter und Isolierdeckel für kundenspezifische Bohrungen:
Artikel-Nummer:	Anzahl der Bohrungen	Material	Blockadapter mit 1 Öffung
LTC-BA-44-C	1	Keramik	26,0 mm Durchmesser
Artikel-Nummer:		Material	Adaptereinsatz  mit Bohrungen nach Kundenwunsch
LTC-AI-26-I	0	Inconel	blank, Bohrungen müssen dazubestellt werden
LTC-AI-26-D	Bitte jeweils einmal pro gewünschter Bohrung dazubestellen:
	1	Nach Kundenwunsch, Durchmesser 2...6 mm
Artikel-Nummer:	Anzahl der Bohrungen	Isolierdeckel aus Duratec, ohne Bohrungen
LTC-ID-44-C	0	blank, Bohrungen müssen dazubestellt werden
LTC-ID-44-D	Bitte jeweils einmal pro gewünschter Bohrung dazubestellen:
	1	jeweils passend zu LTC-AI-26-D
• Blockeinsatz mit Schwarzem Strahler und Isolierdeckel:
Artikel-Nummer:	Blockeinsatz mit schwarzem Strahler, für Infrarotthermometer
LTC-BI-44-175-BB	Schwarzer Strahler-Einsatz aus Inconel 600
Artikel-Nummer:	Anzahl der Bohrungen	Isolierdeckel aus Duratec, mit Standardbohrungen
LTC-ID-44-BB	1	passend zu LTC-BI-44-175-BB

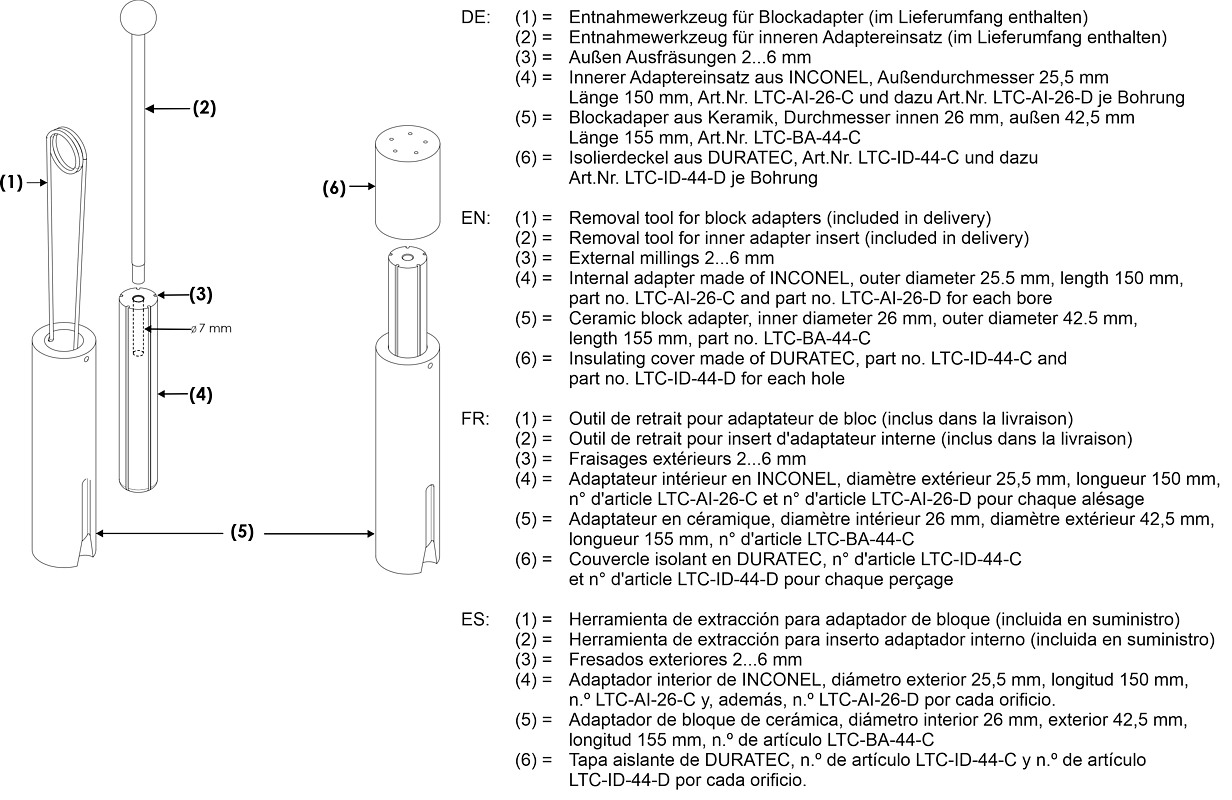

Schema: Blockadapter und kundenspezifische Adaptereinsätze
