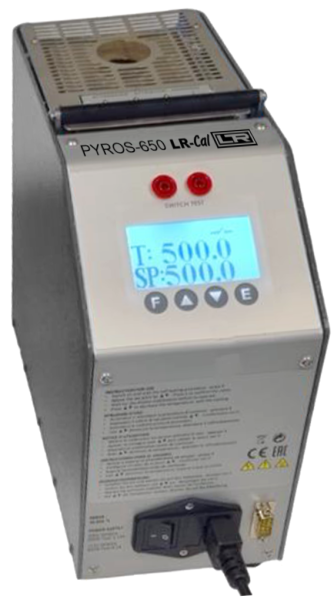

LR-Cal PYROS-650 Metallblock-Temperaturkalibrator

Portabler und kompakter
Metallblock-Temperaturkalibrator
Bereich +30...+650°C
Genauigkeit ±0,5°C, Stabilität ±0,3°C
Block: 26 mm Durchmesser
Eintauchtiefe: 150 mm

Der Kalibrator LR-Cal
PYROS 650-DNV
ist leicht und kompakt

Temperaturschalter-Test mit dem LR-Cal PYROS 650-DNV

Sollwert-Einstellung am LR-Cal PYROS 650-DNV

Beschreibung

LR-Cal PYROS 650-DNV Beschreibung

Der kompakte Metallblock-Temperaturkalibrator LR-Cal PYROS 650-DNV dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.

Temperaturbereich +30...+650°C
Typzulassung durch DNV-GL (No. TAA00002CX)
1 Metallblock 26 mm Durchmesser
Kompakt und leicht
Spannungsversorgung 115 VAC oder 230 VAC, umschaltbar
Rampenfunktion
Thermostattests
Verschiedene Blockeinsätze mit verschiedenen Bohrungen für Prüflinge verfügbar
Besonders bewährt auch an Bord von Schiffen (Marine-Industrie)
Computer-Schnittstelle (RS232, Schnittstellenkonverter RS232-USB als Zubehör lieferbar)

Der portable Metallblock-Temperaturkalibrator LR-Cal PYROS 650-DNV wurde speziell für den einfachen und portablen Einsatz vor Ort entwickelt. Ein besonderer Schwerpunkt wurde auf ein geringes Gesamtgewicht und einfache Handhabung gelegt. Das Gehäuse besteht aus robustem Aluminium, viele interne Teile sind aus Edelstahl gefertigt. Jeder Temperatur-Kalibrator LR-Cal PYROS 650-DNV wird werksseitig im Labor kalibriert.

Die thermischen Teile der Kalibratoren, also die Kalibriertemperaturquelle, bestehen aus einem massiven Metallblock, der mit Peltierelementen geheizt bzw. abgekühlt wird. Im Metallblock sind eine oder mehrere Bohrungen zum Einführen der Prüflinge. Spezielle Einsatzhülsen bieten weitere Möglichkeiten, Prüflinge mit verschiedenen Durchmessern zu verarbeiten. Geringere Reaktionszeiten während der Aufheiz- und Abkühlphasen und eine schnelle Stabilisierung führen zu einer Zeitersparnis bei Mehrpunkt-Kalibrierungsvorgängen.

Ein innovatives Belüftungssystem des Geräts ermöglicht es, die Temperatur auf der Oberseite des Kalibrators niedriger zu halten als bei Geräten anderer Fabrikate. Dieses System leitet die heiße Abluft nicht nach oben, in Richtung der Prüflinge, ab sondern nach hinten aus dem Gehäuse heraus.

Thermografische Bilder, bei 650°C aufgenommen:

Abwärme-Abstrahlung auf Prüfling bei Wettbewerbsmodellen

Fremdfabrikate: bei +650°C erhitzt sich der Prüfling auf ca. 69,6°C

Abwärme-Abstrahlung bei PYROS-Modellen

LR-Cal PYROS Geräte: bei +650°C erwärmt sich der Prüfling auf ca. 27,5°C

Dadurch wird der Messkopf des Prüflings, ebenso wie die elektrischen Anschlüsse einer deutlich reduzierten Temperatur ausgesetzt und mögliche Temperaturkompensationsfehler signifikant reduziert.

Spezifikation

LR-Cal PYROS 650-DNV Spezifikation

Beschreibung:	Angaben:
Temperaturbereich	+30°C...+650°C
Temperaturanzeige	Genauigkeit ±0,5°C ±1 Digit Auflösung 0,1° (°C oder °F)
Stabilität der geregelten Temperatur	±0,3°C
Mittlere Aufheizzeit (inkl. Stabilisierung)	von Umgebungstemperatur bis +650°C: ca. 40 Minuten
Mittlere Abkühlzeit (inkl. Stabilisierung)	von +650°C bis +100°C: ca. 70 Minuten
Axiale Temperaturgleichförmigkeit (gemessen 40 mm vom Boden)	bei 250°C ±0,6°C bei 450°C ±0,5°C bei 650°C ±0,5°C
Radiale Temperaturgleichförmigkeit (gemessen 40 mm vom Boden)	bei 450°C ±0,15°C bei 650°C ±0,6°C
Blocktiefe	150 mm nutzbare Eintauchtiefe
Blockdurchmesser	26 mm
Blockeinsatz Material	Vernickeltes Messing
Schalter/Thermostat-Test, Spannung	Ein/Aus, 5 VDC
Programmierbare Rampenfunktion	0,1...10°C/min.
Spannungsversorgung	115/250 VAC ±10% 50/60 Hz
Leistungsaufnahme	600 W
Schnittstelle	RS232 (optionales Zubehör: USB-Konverter)
Rekalibrierung möglich	ja, über Tastatur, an bis zu 10 Temperaturpunkten
Gehäusematerial	Metall
Gewicht	ca. 6,5 kg
Abmessung	130 x 260 x 280 mm
Artikel-Nummer	PYROS-DNV-650

Lieferumfang

LR-Cal PYROS 650-DNV Lieferumfang

Portabler kompakter Metallblock-Temperaturkalibrator LR-Cal PYROS 650-DNV
Ersatzsicherungen
Kabel für Spannungsversorgung
Anschlusskabel für Thermostattests
1 Einsatzhülse mit 4 Bohrungen (3,2 + 5,0 + 7,0 + 10,5 mm)
Entnahmewerkzeug zum Wechseln von Einsatzhülsen
Werkskalibrierschein (Performance und Messgenauigkeit)
Bedienungsanleitung DE+EN

Lieferbare Metallblock-Einsätze

LR-Cal PYROS 650-DNV lieferbare Metallblock-Einsätze

Artikel-Nummer	Beschreibung
PYROS-650-INS-0	Einsatzhülse ohne Bohrung(en), zum Selberbohren
PYROS-650-INS-4	Einsatzhülse mit 4 Bohrungen: 3,2 + 5,0 + 7,0 + 10,5 mm Durchmesser 1 Stück bereits im Gerätelieferumfang enthalten
PYROS-650-INS-3S	Einsatzhülse mit 3 Bohrungen: 4,5 + 6,5 + 10,5 mm Durchmesser
PYROS-650-INS-2	Einsatzhülse mit 2 Bohrungen: 6,5 + 12,7 mm Durchmesser
PYROS-650-INS-2S1	Einsatzhülse mit 2 Bohrungen: 6,5 + 13,5 mm Durchmesser
PYROS-650-INS-1	Einsatzhülse mit 1 Bohrung: 15,7 mm Durchmesser
PYROS-650-INS-1S	Einsatzhülse mit 1 Bohrung: 17,5 mm Durchmesser
PYROS-650-INS-1S1	Einsatzhülse mit 1 Bohrung: 20,0 mm Durchmesser

Sonstiges Zubehör

LR-Cal PYROS 650-DNV sonstiges Zubehör

Schultertasche

Artikel-Nr.: PYROS-TASCHE

Zubehör:
Gepolsterte Schultertasche
für PYROS Geräte

Wasserdichter Koffer

Art.Nr.: PYROS-KOFFER

Zubehör:
Spritzwasserdichter Koffer
Schutzart IP 65
z.B. für Marine-Anwendungen

Aq2Sp2 Software

Art.Nr.: LTC-AQ2SP2

Zubehör:
Windows®-PC Software
Steuerung des Kalibrators vom PC aus, manuelle oder automatische Kalibrierung eines oder mehrer Prüflinge, Belastungs- und Lebensdauertests, Druckschalter-Prüfung (Schaltpunkte, Hysterese), Generierung von Kalibrierscheinen

Spezielles RS232-Kabel

Art.Nr.: RS232-LTC-KABEL

Zubehör:
Spezielles RS232-Anschlusskabel

RS232-USB-Konverter

Art.Nr.: RS232-USB-KONV

Zubehör:
Schnittstellen-Konverter
RS232 auf USB

Was ist eine Temperaturkalibrierung mit einem Metallblock-Temperaturkalibrator?

Der Prüfling (Temperaturmessgeräte aller Art, also z.B. Zeigerthermometer, Glasthermometer, Widerstandsthermometer, Temperaturschalter, Thermostate usw.) und das Referenz-Temperaturmessgerät (im Kalibrator eingebaut, oder externe Referenz) werden gleichermaßen mit Prüftemperaturen beaufschlagt. Die Messwerte der Referenz werden mit den Werten des Prüflings verglichen. Somit kann nicht nur eine Aussage über die Funktion des Prüflings sondern auch über die Messgenauigkeit bzw. die Messwertabweichung des Prüflings getroffen werden.

Bitte beachten Sie, dass sich die in den jeweiligen technischen Daten genannten Angaben bezüglich der radialen und axialen Temperaturgleichförmigkeit auf jeweils bestimmte Eintauchtiefen beziehen und nicht in jedem Fall für alle Eintauchtiefen zutreffen müssen. Die Temperaturbereichsangaben gelten bei einer Umgebungstemperatur von +20°C.

Die LR-Cal Metallblock-Temperaturkalibratoren verfügen über eine interne (eingebaute) Referenz. Sofern deren Genauigkeit nicht ausreicht, kann eine externe Referenz (ohne oder mit eigener Anzeige) verwendet werden.

Für die LR-Cal LTC Metallblock-Temperaturkalibratoren (außer Versionen LTC-DB-0550-60 und LR-Cal LTC-DB-1200-35) steht die Option LTC-MP-3I zur Verfügung, mit drei Messeingängen (2 x für Pt 100/TC und 1 x für Analogsignal 4...20 mA/0...10 V).

Der Metallblock-Temperaturkalibrator LR-Cal LTC-DB-0550-60 ist in zwei Versionen lieferbar: Normalversion und "-2I"-Version mit 2 Messeingängen (für Pt 100/TC).

Für die LR-Cal Metallblock-Temperaturkalibratoren der kompakten PYROS Serie gibt es diese Option nicht.

Ferner steht für alle LR-Cal Metallblock-Temperaturkalibratoren die PC-Software LR-Cal Aq2Sp2 als Zubehör zur Verfügung. Hiermit kann der Kalibrator über seine serielle Schnittstelle komplett vom PC aus gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostat-Tests, sowie die Erstellung von Kalibrierzertifikaten.

Synonyme

Metallblock-Temperaturkalibratoren werden auch bezeichnet als

Blockkalibrator
Metallblock-Kalibrator
Kalibrierofen
Temperaturkalibrator
Temperaturkalibriergerät
Temperaturkalibrierofen
