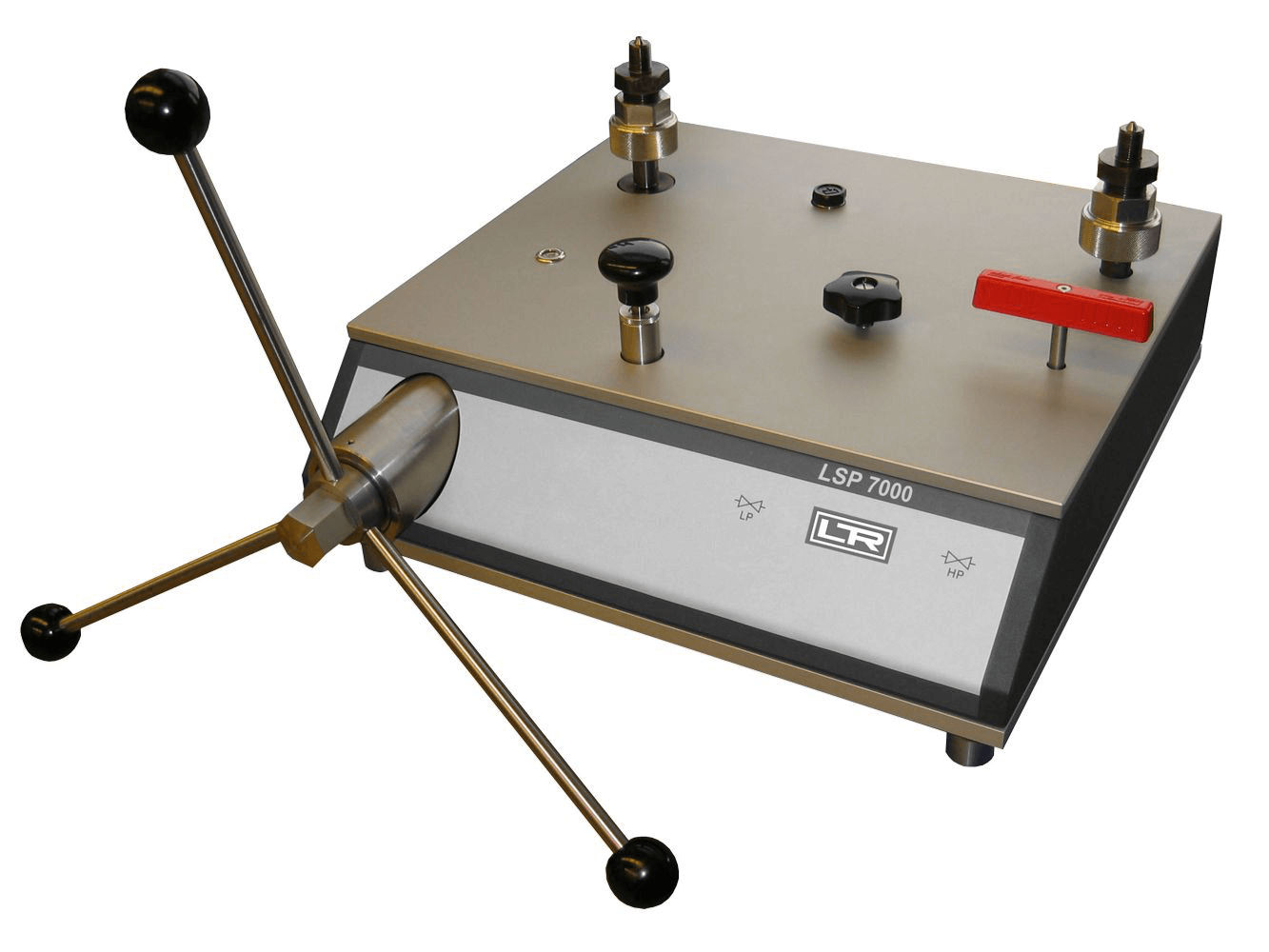

Die Druckvergleichsprüfeinrichtungen LR-Cal LSP 7000 dienen zur Druckerzeugung für die Überprüfung, Justage und Kalibrierung von mechanischen und elektronischen Druckmessgeräten aller Art durch Vergleichsmessungen. Diese Druckprüfungen können stationär im Labor oder Werkstatt, aber auch vor Ort an der Messstelle stattfinden.
Schließt man das zu prüfende Druckmessgerät und ein hinreichend genaues Referenzdruckmessgerät an der Druckvergleichsprüfpumpe LR-Cal LSP 7000 an, so wirkt bei Betätigung der Pumpe auf beide Messgeräte der gleiche Druck. Durch Vergleich der beiden Messwerte bei beliebigen Druckwerten kann eine Überprüfung der Messgenauigkeit bzw. eine Justage des zu prüfenden Druckmessgerätes erfolgen.
Zum exakten Anfahren der Messpunkte sind die Druckvergleichsprüfeinrichtungen (Spindelpumpen) LR-Cal LSP 7000 mit einem fein zu betätigenden Spindelrad ausgestattet. Die Geräte zeichnen sich durch eine nur innerhalb des Pumpenkörpers laufende Drehspindel aus, damit entfällt ein nachteiliges Biegemoment auf eine herausgedrehte Spindel und speziell für den mobilen Einsatz besteht außerdem der Vorteil, dass sich die Abmessung der Druckvergleichsprüfeinrichtung während des Betriebes durch Drehen der Spindel nicht verändert. Die Druckvergleichsprüfeinrichtungen LR-Cal LSP 7000 benötigen nur einen sehr geringen Kraftaufwand, Sie erreichen auch 7.000 bar ohne Druckumsetzer, also einfach durch direktes Eindrehen der Spindel.
Für Referenzmessgerät: M16 x 1,5 Außengewinde, freilaufend, wechselbar, mit Dichtkonus Für Prüfling: M16 x 1,5 Außengewinde, freilaufend, wechselbar, mit Dichtkonus
Flüssigkeitsreservoir:
250 cm³
Kolbendurchmesser:
7,5 mm
Spindelhub:
ca. 2,5 cm³ (je Spindelradumdrehung ca. 0,08 cm³)
Mediumberührte Teile:
Edelstahl, gehärteter Edelstahl, PTFE
Abstand der Druckanschlüsse:
346 mm
Abmessung:
ca. 460 x 445 x 265 mm (ohne Spindelkreuz)
Gewicht:
ca. 32,5 kg
Ausführung:
Bodenplatte mit verstellbaren Füßen und stabiles Metallgehäuse
Artikel-Nr.:
LSP-7000-HP
Kraftaufwand: bei 250 bar ca. 1,5 Nm; bei 500 bar ca. 3 Nm; bei 1.000 bar ca. 6 Nm; bei 3.000 bar ca. 18 Nm; bei 5.000 bar ca. 30 Nm; bei 7.000 bar ca. 42 Nm
