Die Kalibrierung ist die Feststellung und Dokumentation von Abweichungen eines Messgerätes. Dieses Messgerät wird mit dem Messergebnis eines anderen Messmittels (bzw. Normals) verglichen, wobei das Normal auf nationale oder internationale Normale rückgeführt ist und deshalb dessen korrekte und genaue Funktion bekannt ist.
Eichung
Die Eichung ist die Kalibrierung einer staatlichen Stelle und umfasst die Qualitätsprüfung und Kennzeichnung nach den Eichvorschriften. Die Eichung und die Kalibrierung dienen rein der Ermittlung der Abweichung der Anzeige. Hierbei darf kein Eingriff am Messgerät selbst vorgenommen werden.
Justage / Justierung
Bei der Justierung wird in das Gerät eingegriffen, um eine festgestellte Messabweichung zu minimieren. Normalerweise wird im Anschluss an eine Justierung eine weitere Kalibrierung durchgeführt, um den korrekten Eingriff in das Gerät zu überprüfen.
Rückführung / Rückführbarkeit
Bei einer Rückführung wird ein Vergleich des Messwertes einer Messeinrichtung mit einem nationalen oder internationalen Normal durchgeführt. Bei jedem Schritt, entsprechend der Rangfolge der Normale, wird eine Messeinrichtung mit einem Normal verglichen, welches seinerseits mit dem Normal einer höheren Instanz kalibriert wurde. Die Kalibrierhierarchie geht von Prüfmitteln des Unternehmens, von Gebrauchs- oder Werksnormale über Bezugsnormale bis hin zum nationalen Normal.
Messunsicherheit
Die Messunsicherheit ist ein nichtnegativer Parameter und wird ohne Vorzeichen angegeben. Er kennzeichnet die Streuung der Werte, die der Messgröße auf der Grundlage der benutzten Informationen beigeordnet ist.

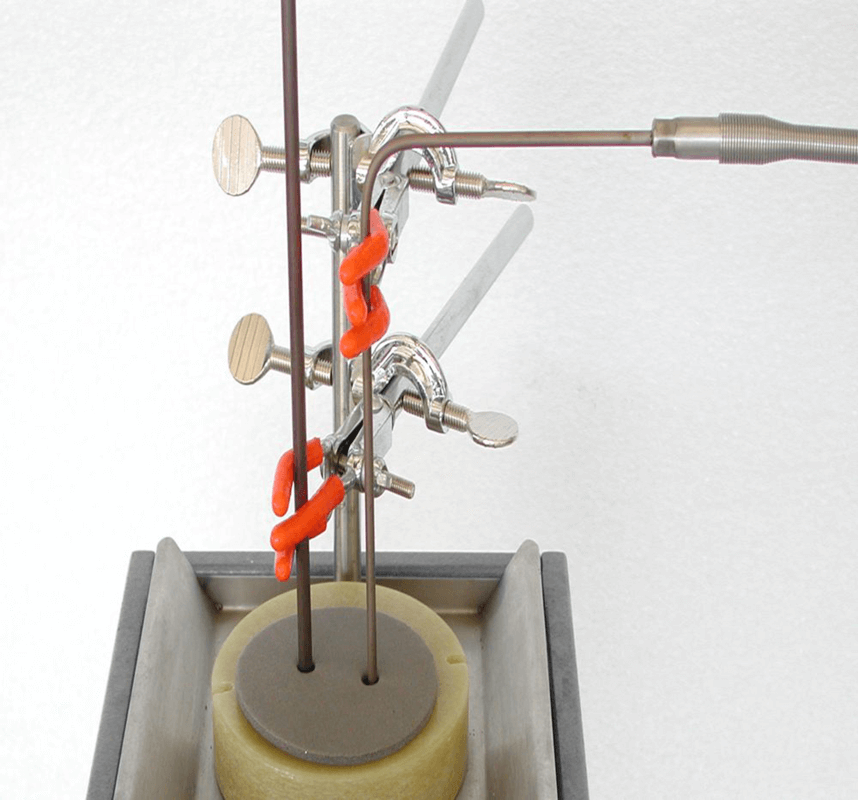

LR-Cal LTC-FB-9035-45 mit Halterung für Referenz und Prüflinge
FLUID

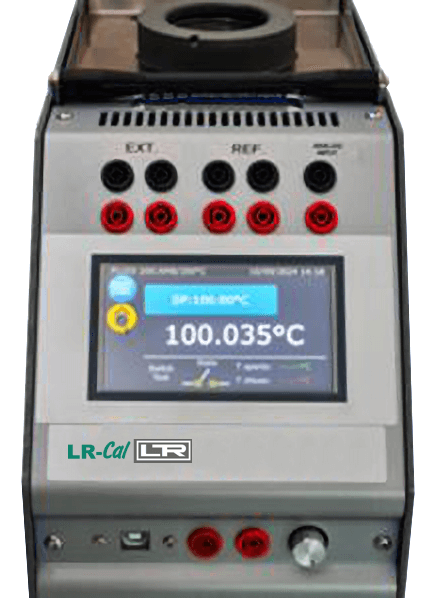

LR-Cal LTC-FB-9035-45 einfache Bedienung via Touchscreen
Beschreibung
LR-Cal LTC-FB-9035-45 Beschreibung

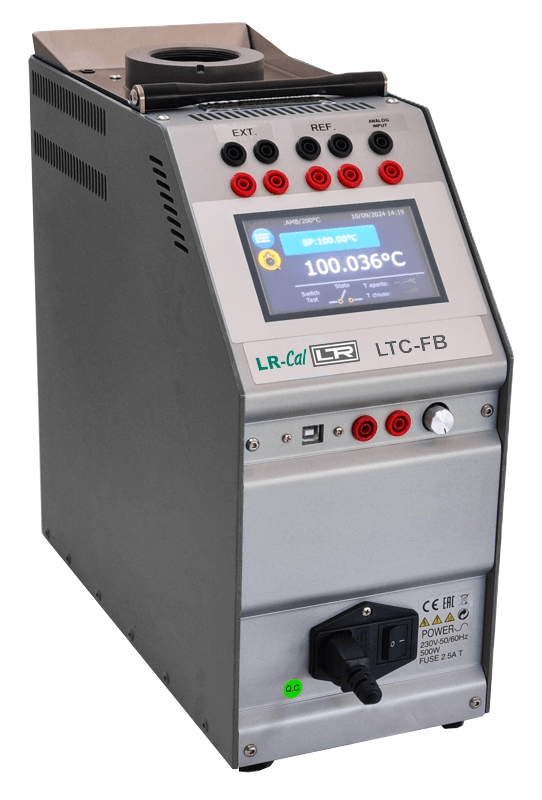

Das portable Temperaturkalibrierbad LR-Cal LTC-FB-9035-45 dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art.
Optimal zur Kalibrierung von Glasthermometern und Laborthermometern sowie Temperatursensoren mit nicht exakt zylindrischer Form
Optional lieferbarer Kalibrierbad-Einsatz vereinfacht einen Kalibriermedium-Wechsel erheblich
Rampenfunkton
Thermostattests
Computergesteuerte Kalibrierungen via Computerschnittstelle
Homogene Temperaturverteilung durch regelbaren Magnetmixer

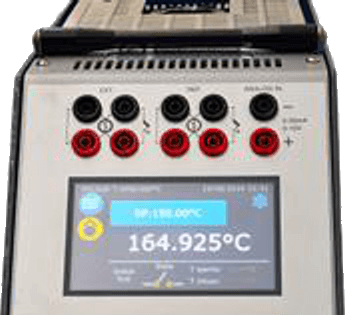

Option LTC-MP-3I - drei konfigurierbare Messeingänge
Zum portablen Temperaturkalibrierbad LR-Cal LTC-FB-9035-45 kann die Option LTC-MP-3I mitbestellt werden:
Ausführung mit 3 konfigurierbaren Messeingängen, davon 2 für Widerstandsthermometer Pt 100 (2-, 3- oder 4-Leiter) oder Pt 1000 sowie Thermoelemente inkl. Kaltstellenkompensation Typen B, E, J, K, N, R, S und T sowie 1 Messeingang für Analogsignal 4...20 mA oder 0...10 V. Artikel-Nr. LTC-MP-3I (muss zusammen mit Grundgerät bestellt werden) Erweiterter Lieferumfang: Elektrische Anschlusskabel, Stecker/Klemmen für die elektrischen Anschlüsse
Genauigkeit (maximale Abweichung) der Widerstands- und Thermoelement-Messeingänge bei Option LTC-MP-3I:
Pt 100 oder Pt 1000
bei -40°C:
±0,09°C
bei 0°C:
±0,08°C
bei +150°C:
±0,11°C
bei +300°C:
±0,14°C
Thermoelement Typ B
bei +950°C:
±0,97°C
bei +1050°C:
±1,03°C
bei +1200°C:
±1,12°C
Thermoelement Typ E
bei -40°C:
±0,42°C
bei 0°C:
±0,40°C
bei +350°C:
±0,61°C
Thermoelement Typ J
bei +200°C:
±0,52°C
bei +450°C:
±0,67°C
bei +700°C:
±0,82°C
Thermoelemente Typen K, N, R und S
bei +400°C:
±0,64°C
bei +700°C:
±0,82°C
bei +1000°C:
±1,00°C
Thermoelement Typ T
bei -40°C:
±0,42°C
bei 0°C:
±0,40°C
bei +350°C:
±0,61°C
Option LTC-MP-115V - Ausführung für 115 VAC
Zum portablen Temperaturkalibrierbad LR-Cal LTC-FB-9035-45 kann die Option LTC-MP-115V mitbestellt werden:
Ausführung für Spannungsversorgung 115 VAC 50/60 Hz (statt für 230 VAC).
Spezifikation
LR-Cal FLUID 100-45 Spezifikation
Beschreibung:
Angaben:
Temperaturbereich:
-35...+120°C
Anzeige:
farbiger Touch-Screen
Anzeigegenauigkeit:
±0,15°C *
Messeinheiten:
°C / °F / K
Anzeigeauflösung:
0,1° / 0,01° / 0,00^°
Mittlere Aufheizzeit: (inkl. Stabilisierung)
ca. 40 Min. von Umgebungstemperatur bis +120°C
Mittlere Abkühlzeit: (inkl. Stabilisierung)
ca. 100 Min. von +120°C bis Umgebungstemperatur
Stabilität:
±0,02°C bei 0°C **
Axiale Gleichförmigkeit:
±0,05°C
Radiale Gleichförmigkeit:
±0,02°C bei 0°C ***
Öffnung Durchmesser:
45 mm
Öffnung Tiefe:
170 mm
Einsatz Material:
antikorodal
Schaltertest; Spannung:
Offen/Geschlossen; 4,5 VDC
Einstellbare Rampen-Funktion:
ab 0,1°C/min
PC-Interface:
USB Typ B
Automatische Kalibrierung:
an 5 Temperaturpunkten
Externe Sensoren:
Optional mit Artikel-Nr. LTC-MP-3I (muss mit Grundgerät zusammen bestellt werden)
Spannungsversorgung:
230 VAC (optional 115 VAC) 50/60 Hz
Leistungsaufnahme:
350 VA
Abmessungen:
160 x 360 x 350 mm
Gewicht inkl. Standardzubehör:
11,0 kg
Alle Werte wurden bei einer Umgebungstemperatur von +20°C und mit einem Sensor mit einem Durchmesser von 6 mm gemessen. Die Stabilisierung wird durch ein angezeigtes Wurzelzeichen und einem akustischen Signalton bestätigt. * = Temperaturabweichung zwischen Anzeige und Referenzfühler. ** = Max. Temperaturunterschied bei stabiler Temperatur über 30 Minuten. *** = Gemessen vom Behälterboden bis 40 mm darüber.
Nur bei mitbestellter Option LTC-MP-3I: Elektrische Anschlusskabel, Stecker, Schraubklemmen rot/schwarz für die beiden Messeingänge
Abnahmeprüfzeugnis 3.1 entsprechend DIN EN 10204
Bedienungsanleitung DE+EN
Optionen + Zubehör
LR-Cal LTC-FB-9035-45 Optionen + Zubehör

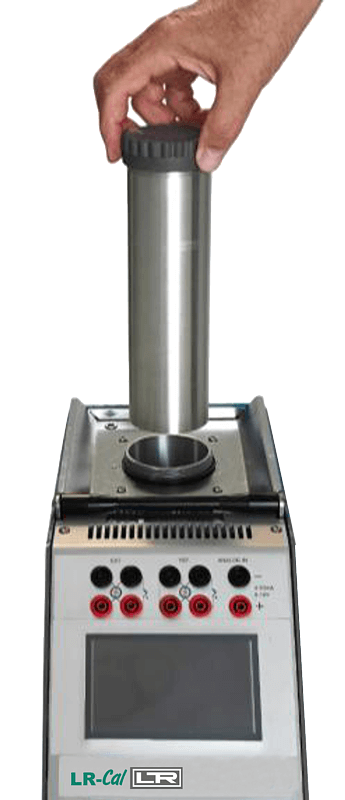

AuswechselbarerKalibrierbad-Einsatz
Art.-Nr.: LTC-FB-INSERT
Option: Kalibrierbad-Einsatz inkl. Verschlussdeckel Für schnellen Wechsel des Silikonöls bzw. der Kalibrierflüssigkeit (ohne Entleeren/Reinigen des Kalibrierbads)
Die Kühlschlange verkürzt die Abkühlzeit, außerdem kann sie den Arbeitsbereichsanfang des Kalibrators nach unten verschieben (jedoch über 0°C). Benötigt Frischwasseranschluss.
Zubehör: Umrüst-Kit zum Metallblock-Kalibrator Metallblock aus Aluminium Durchmesser 44,7 mm Tiefe 175 mm Mit 9 Bohrungen: 3,5+4,5+4,5 +5,5+6,5+6,5+6,5+8,5+10,5 mm
Information über Betriebsflüssigkeiten für Temperatur-Kalibrierbäder LR-Cal LTC-FB
Kalibrierflüssigkeiten für LR-Cal Temperaturkalibrierbäder
Anwendungen:
Thermostatische Flüssigkeiten für Mikrobäder und thermostatische Temperaturkalibrierbäder
Hauptmerkmale:
Betriebsbereich -50...+200°C
Hohe Stabilität
Gute Wärmeleitfähigkeit
Nahezu geruchlos
Lange Standzeit
Verpackt in Flaschen oder Kanister
Verschiedene Typen für eine Vielzahl von Anwendungen
Geringe Toxizität
Geringe Viskosität und Korrosivität
Unsere thermostatischen Kalibrierflüssigkeiten eignen sich für den Einsatz in portablen und stationären thermostatischen Temperatur-Kalibrierbädern für Anwendungen von -50°C bis +200°C. Die Wahl der thermostatischen Flüssigkeit ist der wichtigste Aspekt, um die besten Ergebnisse in Bezug auf den Betrieb und die Temperaturkontrolle von Temperaturkalibrierbädern zu erzielen. Diese Flüssigkeiten verfügen über perfekte thermodynamische Eigenschaften, um die besten Leistungen in den verschiedenen Anwendungsbereichen zu garantieren und einen sicheren und zuverlässigen Betrieb sowie eine optimale Wärmeübertragungseffizienz zu gewährleisten. Flüssigkeiten auf Silikonbasis sind chemisch inerte Substanzen, die Metalle nicht angreifen, witterungsbeständig sind und bei richtiger Anwendung durch die sehr geringe Porenbildung und Oxidation eine lange Verwendungsdauer gewährleisten.
Die meisten unserer thermostatischen Flüssigkeiten sind in verschiedenen Gebinden erhältlich: 500 cm³-Flaschen und 9 kg-Kanister (auf Anfrage auch 25 kg-Kanister).
Temperatureinsatzbereiche der verschiedenen Betriebsflüssigkeiten:
Typ des Kalibriermediums (Flüssigkeit)
Möglicher Einsatzbereich (1)
Temperatur, ab der eine Absauganlage vorgesehen werden sollte (2)
Rauch Flammpunkt (3)
Eine Viskosität von 10 cst bestehet bei einer Temperatur von (4)
Gefriertemperatur (5)
Glycol 56% + Wasser *
-40...+90°C
+70°C
>110°C
+20°C
-43°C
Silikonöl 47V5
-40...+130°C
+110°C
+136°C
+5°C
-65°C
Silikonöl 47V10
-30...+150°C
+120°C
+160°C
+20°C
-65°C
Silikonöl 47V20
-20...+200°C **
+130°C
+230°C
+60°C
-60°C
Silikonöl 47V50
+30...+200°C **
+140°C
+280°C
+160°C
-55°C
Silikonöl 47V100
+50...+200°C **
+170°C
>300°C
+200°C
-55°C
Silikonöl 47V150
+50...+200°C **
+190°C
>300°C
-/-
-55°C
Note:
Hinweistext:
*
Gemisch aus Glykol 56% und Wasser
**
Um ein Gelieren zu vermeiden wird empfohlen, eine Temperatur von +200°C nicht über einen längeren Zeitraum zu überschreiten, auch nicht bei Flüssigkeiten mit einem größeren Arbeitsbereich
(1)
Nutzbarer Bereich Der „nutzbare Bereich“ einer Kalibrierflüssigkeit ist der Temperaturbereich, in dem sie unter optimalen Bedingungen verwendet werden kann. Der Bereich kann durch Viskosität, Flammpunkte, Gefrierpunkte, Siedepunkte, Verdampfungsraten, Neigung zum Gelieren (oder Polymerisation), etc. limitiert sein. Es gibt keine Flüssigkeit, die extrem weite Temperaturbereiche abdeckt. Daher sollten Sie idealerweise für jeden Temperaturbereich ein eigenes Kalibrierflüssigkeit verwenden. Der empfohlene Bereich ist derjenige, in dem die Viskosität zwar nicht optimal ist, aber dennoch Werte erreicht, die eine ordnungsgemäße Verwendung ermöglicht.
(2)
Verwendung einer Abzugshaube Die Verwendung einer Abzugshaube bei der Anwendung von Temperatur-Kalibrierbädern verhindert, dass Benutzer Dämpfe von Kalibrierflüssigkeiten einatmen. Am besten sind Absaugvorrichtungen in der Nähe der Zugangsöffnung zum Kalibrierbad. Dämpfe können sich ansonsten auf den Schleimhäuten der Augen oder auf der Haut absetzen, was Unannehmlichkeiten verursacht. Silikonöle können Benzol und Formaldehyd bilden, wenn sie sich bei hohen Temperaturen zersetzen. In der Tabelle ist angegeben, ab welcher Temperatur eine Abzugshaube verwendet werden sollte.
(3)
Flammpunkt Die Tabelle zeigt den Temperaturwert, bei dem eine offenen Flamme die Dämpfe entzünden kann.
(4)
Viskosität Die Viskosität ist ein Maß für den Fließwiderstand einer Flüssigkeit. Mit abnehmender Temperatur nimmt die Viskosität zu. Die kinetische Viskosität ist das Verhältnis der absoluten Viskosität zur Dichte. Diese wird in Stokes und Centistokes (cSt) gemessen. 1 cSt = 1 Stoke geteilt durch 100. Je höher der cSt, desto zähflüssiger oder dichter ist die Flüssigkeit. Übermäßig viskose Flüssigkeiten belasten die Rühr- und Pumpmechanismen des Kalibrierbads und leiten die Wärme nur unzureichend weiter. In der Tabelle ist der Temperaturwert angegeben, unterhalb dessen die Leistung des Temperatur-Kalibrierbads nicht mehr optimal ist. Der äquivalente Wert von Wasser bei 20°C ist 1,1 cst.
(5)
Gefrierpunkt Auch Silikonöle ändern ihren Zustand unterhalb einer bestimmten Temperatur, indem sie dann erstarren. Die Tabelle zeigt den Wert an, andem die Kalibrierflüssigkeit ihren Zustand verändert und erstarrt.
Andere physikalische und chemische Eigenschaften
Spezifische Wärme Die spezifische Wärme ist die Wärmemenge, die erforderlich ist, um die Temperatur pro kg um 1 °C zu erhöhen oder zu senken. Die spezifische Wärme, CP genannt, wird in Kcal/Kg °C ausgedrückt. Die zur Erwärmung oder Abkühlung der Kalibrierflüssigkeiten erforderliche Energie hängt von der im Kalibrator enthaltenen Flüssigkeitsmenge in kg und seiner spezifischen Wärme ab. Ein hoher spezifischer Wärmewert erfordert mehr Energie bei der Temperaturänderung, bietet aber eine größere Temperaturstabilität. Der durchschnittliche CP von Silikonflüssigkeiten beträgt 35 Kcal/Kg °C. Der CP von Wasser bei 20 °C ist gleich 1.
Wärmeleitfähigkeit Die Wärmeleitfähigkeit ist die Fähigkeit der Flüssigkeit, Wärme von einem Molekül auf ein anderes zu übertragen. Je besser die Wärmeübertragung, desto schneller heizt oder kühlt die Flüssigkeit. Eine bessere Wärmeleitung verbessert die Temperaturgleichförmigkeit im Reservoir des Kalibrierbads.
Ausdehnung Alle Flüssigkeiten haben einen Wärmeausdehnungskoeffizienten. Dieser gibt an, wie stark sich das Volumen einer Flüssigkeit bei Temperaturänderungen verändert (ausdehnt oder zusammenzieht). Die Flüssigkeitsausdehnung hat wichtige Auswirkungen auf die Sicherheit, Sauberkeit und Pflege von Temperaturkalibrierbädern. Werden Kalibratoren bei niedriger Temperatur zu viel mit einer Flüssigkeit gefüllt und dann ohne Rücksicht auf die Volumenzunahme erwärmt, können sie daher überlaufen.
Wenn zu wenig Flüssigkeit im Reservoir eingefüllt ist, unterhalb des Niveaus der Heizelemente, könnte der Temperaturanstieg des nicht eingetauchten Teils der Heizelemente die Flüssigkeit entzünden.
Gelierung (Polymerisation) Die Geliertemperatur ist die Temperatur, bei der Siliconflüssigkeiten oxidieren, gelieren und zu einem zähflüssigen Brei werden. Die Hauptursache für dieses Phänomen ist die Oxidation. Obwohl Siliconöle bis zu ihrem Flammpunkt sicher verwendet werden können, steigt die Polymerisationsanfälligkeit bei Verwendung oberhalb ihres Oxidationspunktes. Um die Polymerisation zu verhindern, ist es sinnvoll, die Betriebsdauer oberhalb des Oxidationspunkts des verwendeten Silikonöls so kurz wie irgend möglich zu halten, um Verunreinigungen (Salze, andere Öle und Oxidationsmittel) fernzuhalten. Die Kalibrierflüssigkeit muss erneuert werden, wenn sie dunkel, zähflüssig oder temperaturinstabil geworden ist. Es ist wichtig, die Anwendungszeit bei hohen Temperaturen zu begrenzen, um eine Zersetzung des Öls zu verhindern und um seine Lebensdauer zu verlängern.
LR-Cal LTC-FB-9035-45 direkt online in unserem Internet-Shop auf Rechnung kaufen:
Firmen, Institute, Hochschulen, Forschungseinrichtungen und Gewerbetreibendeaus der Bundesrepublik Deutschland können diesen Artikel sofort und unkompliziert (Bonität vorausgesetzt) in unserem Online-ShopLeitenberger24.deauf Rechnung kaufen.
LR-Cal TLDMM-3.0 Elektronischer Druckkalibrator Genauigkeit ±0,025%/0,05% FS, Druckbereiche bis 3.000 bar
Elektronischer Druckkalibrator
Digitales Präzisions-Referenzmanometer
Genauigkeit bis ±0,025% FS
0...100 mbar bis 0...3.000 bar
Messung und Anzeige der Mediumtemperatur -10...+70°C ±1°C
USB-Schnittstelle
Gehäuse 90° schwenkbar, zum Ausrichten
Kostenlose Software LR-Cal LDM-COM
Akku-Betrieb
Schutzart IP 65
LR-Cal TLDMM-3.0 Abmessungen
LR-Cal TLDMM-3.0 Abmessungen
LR-Cal TLDMM-3.0 Rückseite
LR-Cal TLDMM-3.0 Rückseite mit USB-Buchse IP65
LR-Cal TLDMM-3.0 Gehäuse 90° schwenkbar
LR-Cal TLDMM-3.0 90° schwenkbar zur optimalen Ausrichtung
LR-Cal TLDMM-3.0 mit LR-Cal LPP 60
LR-Cal TLDMM-3.0 mit Kalibrier-Handtestpumpe LR-Cal LPP 60
Beschreibung
LR-Cal TLDMM-3.0 Beschreibung
Das LR-Cal TLDMM-3.0 ist ein professionelles digitales Druckmessgerät, das mit den modernsten Technologien hergestellt wird, um ein hohes Maß an Zuverlässigkeit, Vielseitigkeit und Praktikabilität zu gewährleisten. Ein monolithischer Sensor aus Edelstahl, der auch mit sehr dynamischen Drücken belastbar ist, und ein robustes Gehäuse aus lackiertem, verstärktem Technopolymer garantieren eine große Robustheit und eine hohe Langzeitstabilität.
Das Gerät wurde für den Einsatz in messtechnischen Laboratorien, Kalibriersystemen, in der Automatisierungstechnik im Allgemeinen und in der Prozesssteuerung entwickelt, wo es z.B. auch notwendig ist, Daten zu überwachen, aufzuzeichnen und zu übertragen.
Während des Produktionszyklus wird das LR-Cal TLDMM-3.0 kalibriert und mit einem DAkkS-anerkanntem ACCREDIA-Zertifikat versehen, um eine Messunsicherheit besser als 0,025% oder 0,05% in 30 verschiedenen Druckbereichen, Relativdruck, auch Manovakuum, und Absolutdruck nachweisbar zu gewährleisten.
Mit dem LR-Cal TLDMM-3.0 ist es möglich, gleichzeitig den Druck, der durch Luft, Gas, Öl, Wasser oder jede andere Art von nicht-korrosiver Flüssigkeit erzeugt wird, und die Temperatur des Druck-mediums zu messen.
Das LR-Cal TLDMM-3.0 wird von einem internen, wiederaufladbaren Lithium-Ionen-Akku mit bis zu 50 Stunden Dauerbetrieb (ohne Hintergrundbeleuchtung) betrieben. Zum Aufladen des Akkus können Sie den USB-Anschluss mit dem 5 VDC-Netzteil verwenden oder das Gerät direkt an den USB-Port eines PCs anschließen.
Für den Dauerbetrieb kann das Manometer über den USB-Anschluss mit Spannung versorgt werden. Für industrielle Anwendungen ist es optional möglich, eine externe Stromversorgung von 12 bis 24 VDC zu verwenden (Gerät dann ohne eingebauten Akku).
Im Programmiermenü, das über die Tastatur zugänglich ist, kann das Verhalten des Gerätes durch die Einstellung verschiedener Funktionen angepasst werden, wie z.B. DIGITALER FILTER, der es ermöglicht, die Messwertanzeige auch bei unstetigen Drücken stabil zu halten, Auflösung, Maßeinheit, automatische Abschaltung usw. ...
Über die Tastatur kann eine positive und negative PEAK-Funktion (Spitzenwert) eingestellt werden, um die während einer Prüfung ermittelten Höchst- und Mindestdrücke aufzuzeichnen. Auf dem Display befindet sich eine Bargraph-Anzeige, die auch im Programmiermenü immer aktiv ist.
Zur einfacheren Montage und besseren Ablesbarkeit kann das Display um bis zu 90° ausgerichtet werden. Die optionale WIRELESS-Funktion dient zur drahtlosen Messwertübertra- gung in einem Netzwerk von bis zu 32 Geräten. Hierzu steht auf Anforderung ein Kommunikationsprotokoll für eine anwendereigene PC-Software zur Verfügung.
Kostenlose Software LR-Cal LDM-COM
Kostenlose Software LR-Cal LDM-COM
Unter "LR-Cal TLDMM-3.0: DOWNLOAD" weiter oben auf dieser Seite können Sie die kostenlose Software LR-Cal LDM-COM (für Microsoft®Windows®) herunterladen. Sie bietet Ihnen drei Betriebsmodi:
Kalibrierung (Kalibrierungstabelle): Aufzeichnung der bei einer Kalibrierung von Geräten gemessenen Daten und Speicherung in einer Datentabelle.
Datenaufzeichnung Automatische Aufzeichnung (Logging) von Messwerten (mit Datum- und Zeitstempel) in einem einstellbaren Zeitintervall.
Speicher auslesen (nur bei LR-Cal TLDMM-3.0 Geräten mit optionaler Datenlogger-Funktion): Herunterladen von Daten aus dem Speicher des Kalibrators.
Genauigkeiten + Messbereiche
LR-Cal TLDMM-3.0: Genauigkeiten und Messbereiche
Genauigkeit Linearität + Hysterese
Optional mit Code KL002: ±0,025% FS
Standard: ±0,05% FS
Standard: ±0,1% FS
Relativdruck-Bereiche
-/-
0...100 mbar
-/-
(Null bei Umgebungsluftdruck)
-/-
0...250 mbar
-/-
-/-
0...500 mbar
-/-
-/-
0...1 bar
-/-
-/-
0...2.5 bar
-/-
0...5 bar
0...5 bar
-/-
0...10 bar
0...10 bar
-/-
0...20 bar
0...20 bar
-/-
0...50 bar
0...50 bar
-/-
0...100 bar
0...100 bar
-/-
0...250 bar
0...250 bar
-/-
0...350 bar
0...350 bar
-/-
0...500 bar
0...500 bar
-/-
0...700 bar
0...700 bar
-/-
0...1.000 bar
0...1.000 bar
-/-
0...1.500 bar
0...1.500 bar
-/-
0...2.000 bar
0...2.000 bar
-/-
-/-
-/-
0...2.500 bar
-/-
-/-
0...3.000 bar
Manovakuum-Bereiche
-/-
-1...+1 bar
-/-
(Null bei Umgebungsluftdruck)
-/-
-1...+2,5 bar
-/-
-1...+5 bar
-1...+5 bar
-/-
-1...+10 bar
-1...+10 bar
-/-
-1...+20 bar
-1...+20 bar
-/-
-1...+40 bar
-1...+40 bar
-/-
-1...+60 bar
-1...+60 bar
-/-
Absolutdruck
-/-
0...1 bar abs.
-/-
(Null bei absolutem Vakuum)
-/-
0...2.5 bar abs.
-/-
-/-
0...5 bar abs.
-/-
-/-
0...10 bar abs.
-/-
Zulässiger Betriebstemperaturbereich
+15...+30°C
0...+50°C
Zulässiger Lagertemperaturbereich
-10...+60°C
Spezifikation
LR-Cal TLDMM-3.0 Spezifikation
Spezifikation
Daten
Zulässige Luftfeuchte:
<90% nicht-kondensierend
Druckeineiten:
bar, mbar, psi, MPa, kPa, kg/cm², mHg, mmHg, mmH2O, mH2O
Temperaturmessung (Mediumtemperatur)
Auflösung: 0,1°C Genauigkeit: ±1°C
Temperatureinheiten:
°C, °F
Temperatureinfluss (1°C):
am Nullpunkt ≤±0,002%; Sensitivität ≤±0,002%
Interne Auflösung:
24 bit
Ansprechzeit:
100 ms (10 Messungen pro Sekunde)
Anzeige:
7-Segment LCD
Ziffernhöhe:
13 mm
Auflösung:
1, 2, 5, 10
Digitaler Filter Funktion:
von 0 bis 5 einstellbar
Nullierung Funktion:
aktivierbar von 0...100% des Messbereichs
Spitzenwert Funktion:
Positiv und negativ
Anzeigenwechsel Funktion:
stetiger Wechsel zwischen Druck- und Temperaturanzeige
Menüsperre Funktion:
Programmierbarer Schutz
Interface:
USB 2.0 (Kabellänge max. 5 Meter)
Versorgung:
1 Lithium-Ionen Akku 3,7 V, 2000 mA/h
Leistungsdauer:
50 Stunden ununterbrochener Betrieb
Batterieladung:
via USB-Anschluss, 5 VDC
Externe Versorgung:
via USB-Anschluss, 5 VDC
Druckanschluss:
G 1/2" außen (andere als Option)
Abdichtung:
bis 1.000 bar USIT A 63-18, ab 1.500 bar Doppeldichtkonus
Schlüsselweite Druckanschluss:
Gabelschlüssel SW 27 mm
Anzugsdrehmoment:
28 Nm
Schutzart (EN 60529):
IP 65 mit angeschlossenem Kabel am USB-Port oder wenn Abdeckkappe auf USB-Port aufgeschraubt ist (gilt nicht für die optionale Einbauversion)
Material Drucksensor:
Edelstahl 17-4 PH (INOX)
Material Gehäuse:
Glasfaserverstärktes Technopolymer
OPTION Genauigkeit ±0,025% v.E.:
Zusätzliche Art.Nr.: TLDMM-3.0-KL002 Für alle Relativdruckmessbereiche 0...5 bis 0...2000 bar und Manovakuumbereiche -1...5 bis -1...+60 bar
OPTION Datenlogger:
Zusätzliche Art.Nr. TLDMM-3.0-DL Integrierte Echtzeituhr, max. 130.000 Druckwerte oder 65.000 Druck- und 65.000 Temperaturwerte. Einstellbare Speicherrate und -dauer
Steckerladegerät 115...240 VAC (Anschluss an USB-Buchse)
Spezielles USB-Kabel (USB-A / 5-pol. M12)
Kleiner Aufbewahrungskoffer
DAkkS-anerkanntes ACCREDIA-Zertifikat 5 Messpunkte bei steigendem und fallendem Druck mit 2 Wiederholungszyklen bei 50% v.E. (Messbereiche ab 2.500 bar sowie alle Absolutdruck-Messbereiche mit Werkskalibrierschein)
Bei Messbereichen ab 1.000 bar: 2 Stück Dichtkonus 60° für den Druckanschluss
Bedienungsanleitung DE+EN
LR-Cal TLDMM-3.0 mit Option TLDMM-3.0-EB Einbauausführung (Anschluss axial hinten)
Elektronischer Druckkalibrator LR-Cal TLDMM-3.0 mit Option TLDMM-3.0-EB
2 Montagebügel für den Schalttafeleinbau
Steckerladegerät 115...240 VAC (Anschluss an USB-Buchse)
USB-Kabel (USB-A / USB-B)
DAkkS-anerkanntes ACCREDIA-Zertifikat 5 Messpunkte bei steigendem und fallendem Druck mit 2 Wiederholungszyklen bei 50% v.E. (Messbereiche ab 2.500 bar sowie alle Absolutdruck-Messbereiche mit Werkskalibrierschein)
Bei Messbereichen ab 1.000 bar: 2 Stück Dichtkonus 60° für den Druckanschluss
Bedienungsanleitung DE+EN
Optionen + Zubehör + Ersatzteile
LR-Cal TLDMM-3.0 Optionen + Zubehör + Ersatzteile
Genauigkeit±0,025% v.E.
Artikel-Nr.: TLDMM-3.0-KL002
Option (Mehrpreis): Doppelt so hohe Genauigkeit ±0,025% v.E. (nicht für alle Messbereiche lieferbar)
Option (Mehrpreis): Ausführung für drahtlose Übertragung der Messwerte (WIRELESS) 868 MHz, integrierte Antenne, Reichweite max. 40 Meter in freiem Raum, max. 32 Geräte in einem Netzwerk
Ersatzteil: Spezielles USB-Kabel für LR-Cal TLDMM-3.0 mit Anschluss radial unten. Länge 2 Meter USB-A / 5-pol. M12 (Hinweis: 1 Ladegerät ist bereits im Gerätelieferumfang enthalten)
Ersatzteil: Dichtkonus 60° zum Einsetzen in den G 1/2" Druckanschluss bei Druckbereichen ab 1.000 bar (2 Stück bereits im serienmäßigen Lieferumfang enthalten)
Firmen, Institute, Hochschulen, Forschungseinrichtungen und Gewerbetreibendeaus der Bundesrepublik Deutschland können diesen Artikel sofort und unkompliziert (Bonität vorausgesetzt) in unserem Online-ShopLeitenberger24.deauf Rechnung kaufen.
Wir haben unsere Kalibrier-Dienstleistungen erheblich erweitert
Kalibrierzertifikate + Kalibrierservice - im Labor oder direkt bei Ihnen vor Ort -
Wir bieten Ihnen professionelle, rückführbare Kalibrierzertifikate für eine große Bandbreite an Messgeräten - schnell, zuverlässig und nach aktuellen Normen.
Wir kalibrieren nicht nur unsere eigenen Geräte, sondern auch die meisten Fremdfabrikate. Damit profitieren Sie von einem zentralen Ansprechpartner für Ihre gesamte Prüfmittelüberwachung.
Wir übernehmen auch gern für Sie die Prüfmittelüberwachung mit zuverlässiger Terminverfolgung.
Abnahmeprüfzeugnisse 3.1 entsprechend DIN EN 10204
DAkkS-Kalibrierscheine, rückführbar und akkreditiert nach ISO 17025
LR-Cal TLDMM-3.0 hat das Vorgängermodell LR-Cal TLDMM-2.0 abgelöst
Entdecken Sie das brandneue Präzisions-Referenz-Digitalmanometer LR-Cal TLDMM-3.0 – die innovative Weiterentwicklung unseres bewährten Modells LR-Cal TLDMM-2.0. Dieses hochmoderne Gerät setzt neue Maßstäbe in der Druckmessung und bietet Ihnen zahlreiche technische Vorteile:
Höchste Genauigkeit: Für die meisten Druckbereiche ist eine doppelt so hohe Präzision von ±0,025 % vom Endwert optional erhältlich, was präzise Kalibrierungen und Messungen garantiert.
Flexibles Display: Das LR-Cal TLDMM-3.0 ist im montierten Zustand um 90° schwenkbar, sodass Sie die Anzeige optimal auf Ihre Arbeitsumgebung abstimmen können.
Robust und zuverlässig: Dank des speziellen USB-Anschlusses auf der Rückseite ist das Gerät spritzwasserdicht (Schutzart IP 65), ideal für herausfordernde Einsatzbedingungen.
Erweiterte Datenfunktionalität: Optional steht ein integrierter Datenlogger mit bis zu 130.000 Messwerten zur Verfügung. Für drahtlose Anwendungen ist eine Version mit integrierter Antenne für WIRELESS-Datenübertragung erhältlich.
Vielseitige Messung: Neben Relativ- und Absolutdruck erfasst das LR-Cal TLDMM-3.0 auch die Mediumtemperatur. Mit 30 verfügbaren Druckmessbereichen bietet es maximale Verwendungsmöglichkeiten.
Vielseitig einsetzbar: Als Präzisionsreferenz für Vergleichskalibrierungen geeignet, überzeugt das Gerät durch seine Robustheit auch im anspruchsvollen Prozessumfeld. Optional ist eine Schalttafeleinbauversion erhältlich.
Das LR-Cal TLDMM-3.0 ist die moderne Lösung für präzise, zuverlässige Druck- und Temperaturmessungen – perfekt für Ihre anspruchsvollen Anwendungen!
Und hier die beste Information: die Preise für die Grundgeräte mit Standardmessgenauigkeit haben sich hierbei NICHT verändert. So profitieren Sie weiterhin von hoher Qualität zu gewohnt fairen Konditionen.
LR-Cal LPP 140-P: Pneumatische Kalibrierpumpe bis 140 bar
Noch nie war es so einfach, pneumatisch Prüfdrücke bis 140 bar zu erzeugen.
Die neue LR-Cal LPP 140-P besticht durch ihre Performance und die einfache Handhabung. Die Hebelpumpe erzeugt nicht nur (mit Umgebungsluft) Drücke bis 140 bar sondern sie ist auch noch umschaltbar auf Vakuumerzeugung (bis -0,95 bar).
Sowohl das Referenzdruckmessgerät als auch der Prüfling können ohne Werkzeug in die Druckanschlüsse (Schnellspannvorrichtungen) montiert werden. Es stehen verschiedene Innengewinde zur Verfügung, die Grundausstattung umfasst 2 Anschlusse mit G 1/2" Innengewinden. Zwei Blindstopfen zum Absperren gehören ebenso zum Lieferumfang.
Der Prüfdruck kann über ein Feinregulierventil mit einer Auflösung besser als 1 mbar besonders sensitiv eingestellt werden.
Zum portablen Temperaturkalibrierbad LR-Cal LTC-FB-9035-45 kann die Option LTC-MP-3I mitbestellt werden:
Unter "LR-Cal TLDMM-3.0: DOWNLOAD" weiter oben auf dieser Seite können Sie die kostenlose Software LR-Cal LDM-COM (für Microsoft®Windows®) herunterladen. Sie bietet Ihnen drei Betriebsmodi:
