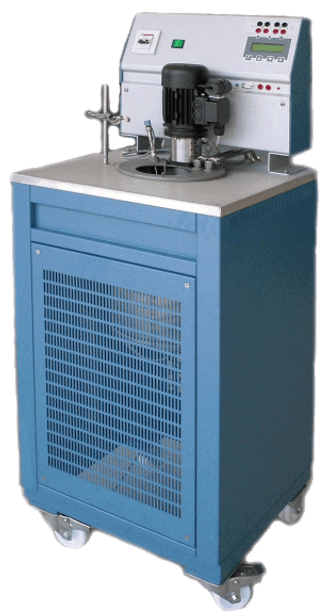

Stationäres Temperatur-Kalibrierbad
Modell LR-Cal BK 40-M
Bereich -40°C...+125°C
Das portable Temperatur-Kalibrierbad LR-Cal BK 40-M dient als Temperaturquelle und Referenzgerät in Einem, für die Prüfung und Kalibrierung von Temperaturmessgeräten aller Art. Es eignet sich besonders gut für Labor- und Glasthermometer.
Es zeichnet sich durch eine besonders robuste Konstruktion, mit Flüssigkeitsbehälter aus Edelstahl, und moderne Mikroprozessorsteuerung aus.
Das große Nutzvolumen von ca. 10 Litern gewährleistet eine hohe Temperaturstabilität über den gesamten Bereich, dadurch ist eine gleichzeitigke Kalibrierung mehrerer Prüflinge problemlos möglich. Der Heizbehälter ist mit einem geeigneten Kalibriermedium gefüllt, das mit Hilfe eines vertikalen Rührers ständig in homogenem Zustand gehalten wird. Der Rührer wird von einem 80W Elektromotor angetrieben. Die Geräte sind ferner mit einem Sicherheitstemperaturbegrenzer, einem Überlauf und mit einem Ventil für das Leeren des Heizbehälters ausgestattet.
Optional kann das Temperatur-Kalibrierbad LR-Cal BK 40-M mit einem vertikalen Überströmsystem zur weiteren Verbesserung der Temperaturstabilität und -gleichförmigkeit ausgestattet werden.
Das thermostatische Temperatur-Kalibrierbad LR-Cal BK 40-M wird eingesetzt
- Prüfung und Kalibrierung von Temperatursensoren
- Prüfung und Kalibrierung von Glasthermometern
- Prüfung und Kalibrierung von Messtemperaturketten
- Prüfung und Justage von Thermostaten und Thermostatventilen
Geräte-Ausführungen
LR-Cal BK40-M Ausführungen
Das stationäre Temperatur-Kalibrierbad LR-Cal BK 40-M ist in vier Ausführungen lieferbar:
Standardausführung
Artikel-Nr.: BK40-M
Ausführung mit vertikalem Überströmsystem
Artikel-Nr.: BK40-M-TR

Ausführung mit 2 Messeingängen
Artikel-Nr.: BK40-M-2I bzw. BK40-M-TR-2I

Zwei Eingänge für Pt 100 bzw. Thermoelement, programmierbar:
• Pt 100 IEC 3-/4-Leiter, Bereich -100...+700°C, Genauigkeit ±0,3°C
• Thermoelement Typ K/N/R/S, Bereich 0...1300°C, Genauigkeit ±1°C
Erweiterter Lieferumfang:
Elektrische Anschlusskabel, Schraubklemmen für die elektr. Anschlüsse
Spezifikation
LR-Cal BK 40-M Spezifikation
Temperaturbereich |
-40°C...+125°C |
Stabilität |
±0,05°C |
Gleichförmigkeit |
0,02°C radial und axial |
Stabilitätsanzeige |
audiovisuell |
Genauigkeit |
±0,2°C bei +120°C |
Anzeigeauflösung |
0,01°C |
Temperaturanzeige |
°C / °F umschaltbar |
Schnittstelle |
RS232 |
Thermostattestkreis |
12V |
Rampenfunktion |
ja |
Schaltertest |
ja |
Temperaturbad |
Edelstahl, Nutzdruchmesser 85 mm, Tiefe 340 mm |
Versorgung |
230 VAC ±10% |
Leistungsaufnahme |
2500 W |
Gewicht |
ca. 60 kg (Versandgewicht ca. 74 kg) |
Abmessung |
450 x 450 x 925 / 1300 mm |
Empfohlene Kalibriermedien:
Einsatzbereich |
Medium |
Stabilität |
Gleichförmigkeit |
Abkühlungsgradient |
-40...+80°C |
äthylenisches Glycol |
±0,05°C (bei 20°C) |
±0,05°C |
0,4°C / min. |
-20...+125°C |
Silikonöl 47V20 |
±0,05°C (bei 20°C) |
±0,1°C |
1°C / min. |
HINWEIS:
Für die Ausführung mit vertikalem Überströmsystem wird für den Temperaturbereich -1...+40°C das Betriebsmedium GLYCOL und für den Temperaturbereich 0...-125°C das Betriebsmedium Silikonöl 200C5 zwingend benötigt.
Lieferumfang + Zubehör
LR-Cal BK40-M Lieferumfang +Zubehör
Serienmäßiger Lieferumfang:
- StationäresTemperatur-Kalibrierbad LR-Cal BK 40-M bzw. LR-Cal BK 40-M-TR bzw. LR-Cal BK 40-M-2I bzw. LR-Cal BK 40-M-TR-2I
- Heizbehälterdeckel mit 5 Bohrungen, 16 mm Durchmesser, mit Führungsrohr
- Ersatzsicherungen
- Kabel für Spannungsversorgung
- Anschlusskabel für Thermostattests
- Bedienungsanleitung
- Haltevorrichtung für Prüflinge
- Nur bei Ausführung LR-Cal BK 40-M-2I und LR-Cal BK 40-M-TR-2I:
Elektrische Anschlusskabel (rot/schwarz), Schraubklemmen (rot/schwarz) für die beiden Messeingänge
Optionales Zubehör:
Artikel-Nummer |
Beschreibung |
GLYCOL |
Kanne mit 10 kg äthylenischem Glycol Einsatzbereich -40°C...+80°C |
47V20 |
Kanne mit 9 kg Silikonöl 47V20 Einsatzbereich -20°C...+125°C
|
47V100 |
Kanne mit 9 kg Silikonöl 47V100 Einsatzbereich +20°C...+200°C |
599.0.000.0003.0 |
PC-Software LR-Cal AQ2sp inkl. RS232-Anschlusskabel. Mit dieser Software kann der Kalibrator komplett vom PC aus gesteuert werden, manuelle oder automatische Kalibrierung eines oder mehrerer Prüflinge, Belastungs- und Lebensdauertests, Thermostattests, Erstellung von Kalibrierzertifikaten |
DOWNLOADs
LR-Cal BK 40-M Datenblatt / Bedienungsanleitung
Ergänzungsprodukte
LR-Cal BK 40-M Ergänzungsprodukte

LR-Cal Präzisions-Referenzthermometer
Hochgenaue kalibrierbare vorgealterte Referenzthermometer, Referenz-Sensoren und Referenz-Thermoelemente.

LR-Cal Multifunktionskalibratoren
Temperaturkalibratoren (simulieren/geben und messen), Stromschleifen-Kalibrator (simulieren/geben und messen).
HINWEIS:
Sämtliche Temperaturbereichsangaben beziehen sich auf eine Umgebungstemperatur von +20°C. Die Genauigkeitsangaben beziehen sich auf eine Umgebungstemperatur von +23°C und werden für 1 Jahr zugesichert.
